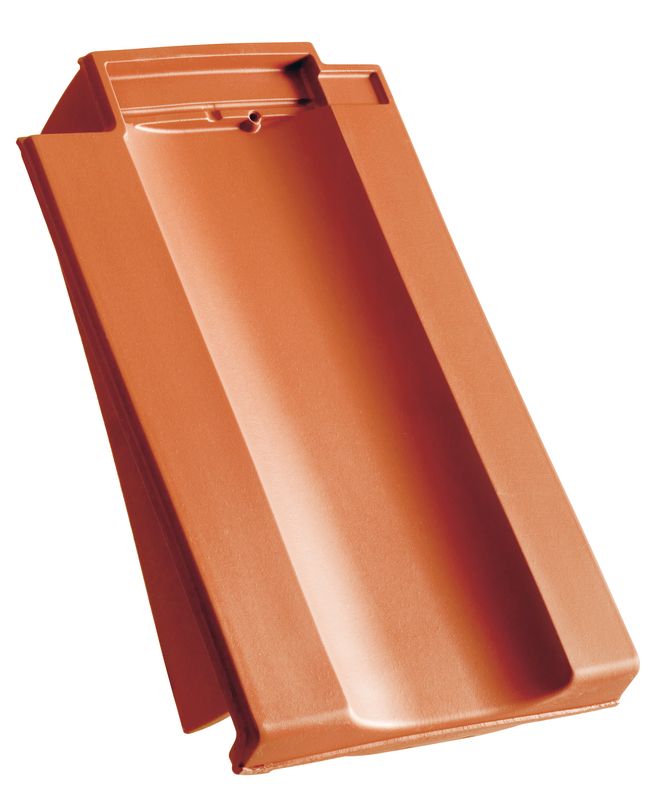

TERRA OPTIMA

VOOR EEN BIJNA VLAK DAK

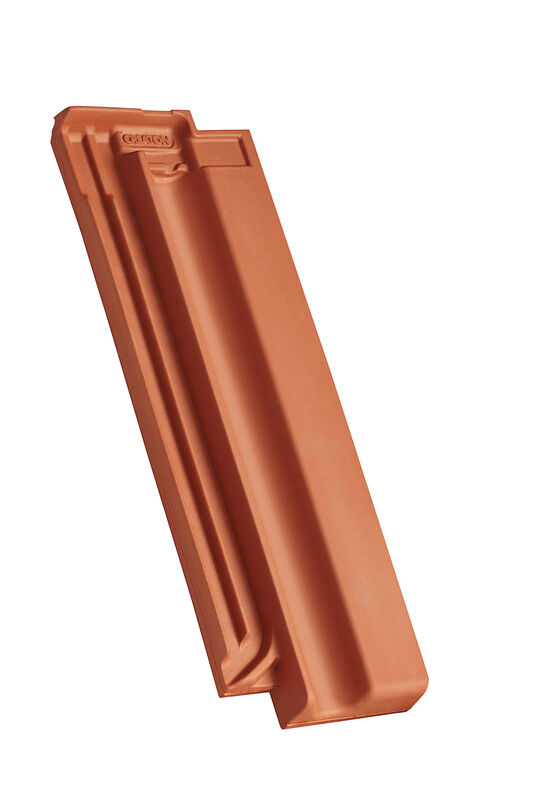

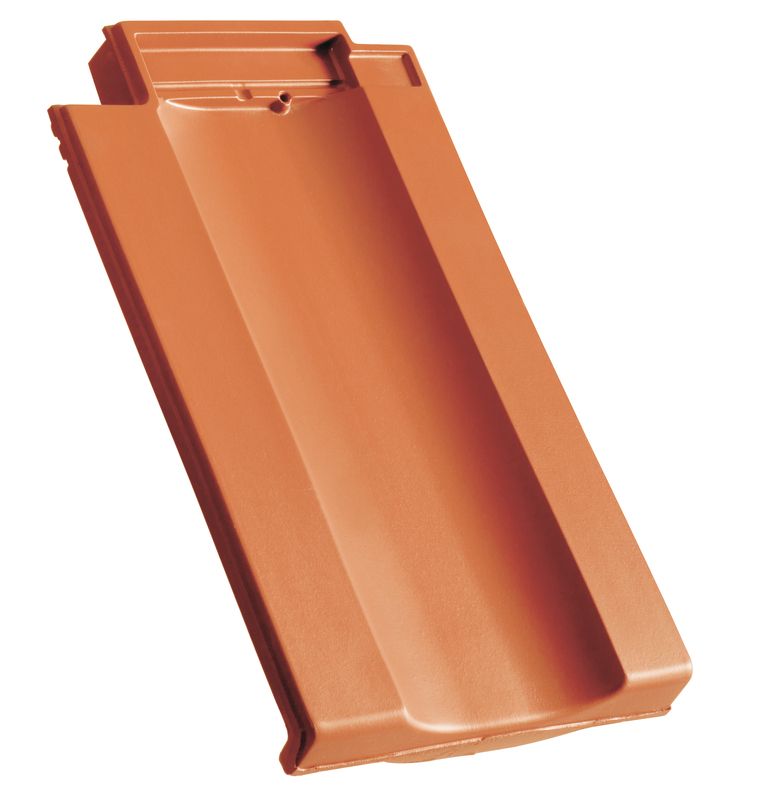

TERRA OPTIMA keramische pannen maken indruk door hun eenvoud en functionaliteit. De vorm van de pan wordt bepaald door een parallel lopende platte wel die overgaat in een licht hol dakpanvlak. De speciale kopsluiting laat een variabele grote latafstand toe van 50 mm.

VOORDELEN

  • Stijl: landelijk en rustiek
  • Zeer licht gegolfde pan
  • Architecturaal veelzijdig
  • Hoog verschuifbereik en installatiegemak
  • Hoge breuksterkte, vorstbestendigheid en lage vochtabsorptie
  • Zeer krasbestendig oppervlak

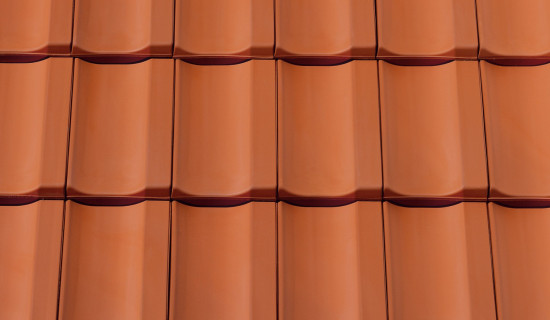

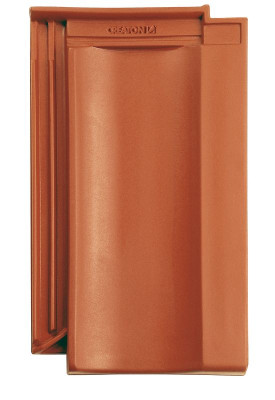

natuurrood
natuurrood
NUANCE Koperrood engobe
NUANCE Koperrood engobe
NUANCE Wijnrood engobe
NUANCE Wijnrood engobe
NUANCE Antraciet engobe
NUANCE Antraciet engobe
FINESSE black glazed
FINESSE black glazed

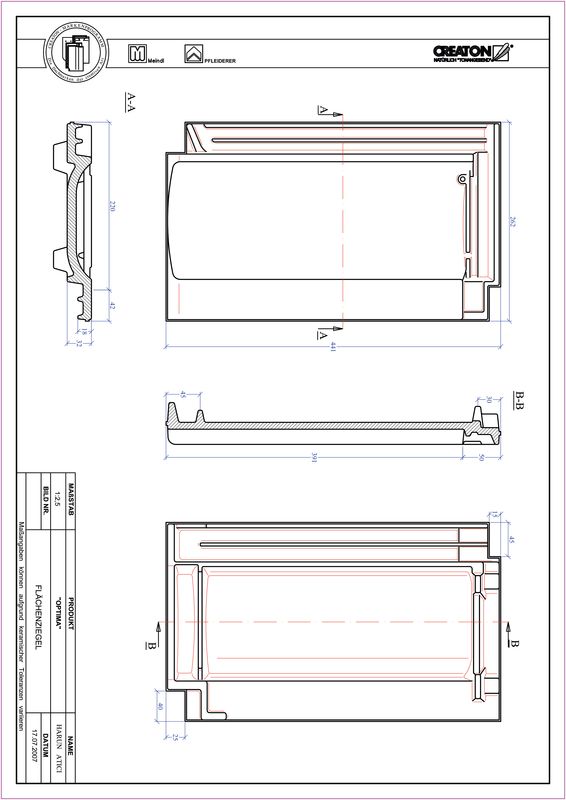

Technische data

Afmetingen (l x b - mm)444 x 262
Gewicht per dakpan (kg)3,3
Minimum dakhelling * (x°)16°

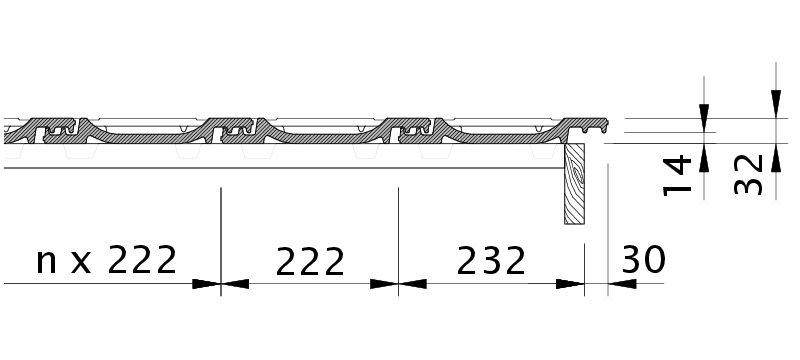

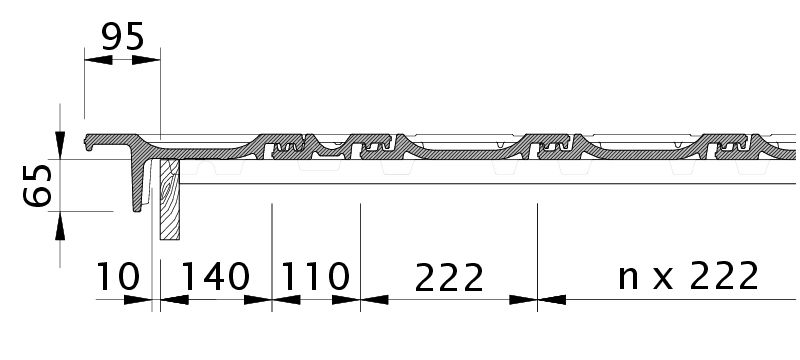

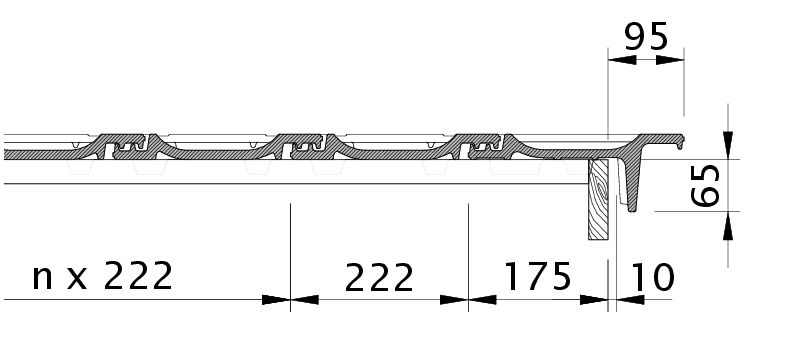

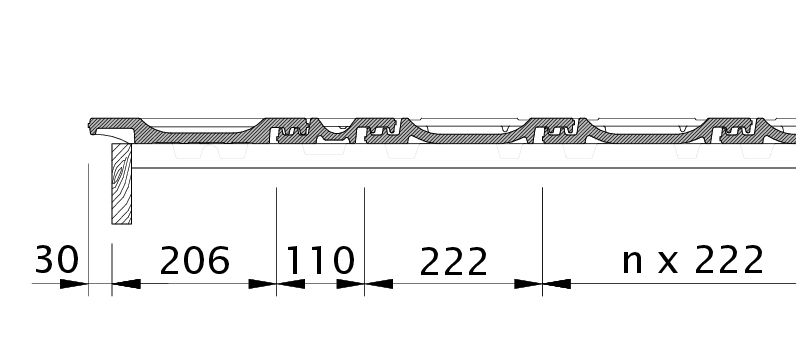

Dekbreedte (mm)221 - 224

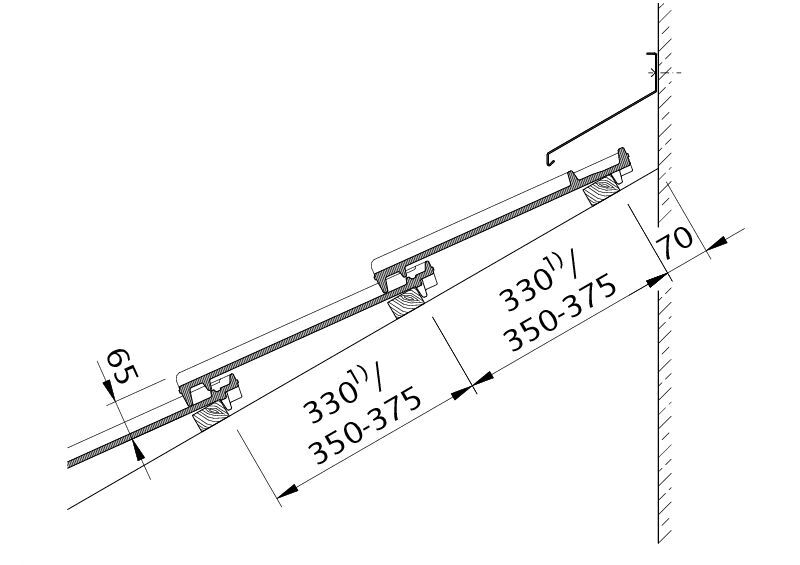

Latafstand (mm)350 -380 **
Aantal pannen / m² (stuks)11,9 - 13,8
Gewicht/m² (kg)39 -46
Profielhoogte (mm)32

* Met CREATON onderdak. Plaatsing in verband voor vlakke dakpannen.

** Latafstand vanaf 330 mm mogelijk mits de flappen van de gevelpannen afgezaagd worden in de daartoe voorziene inkepingen (enkel nodig voor latafstanden van 330 tot 350 mm).

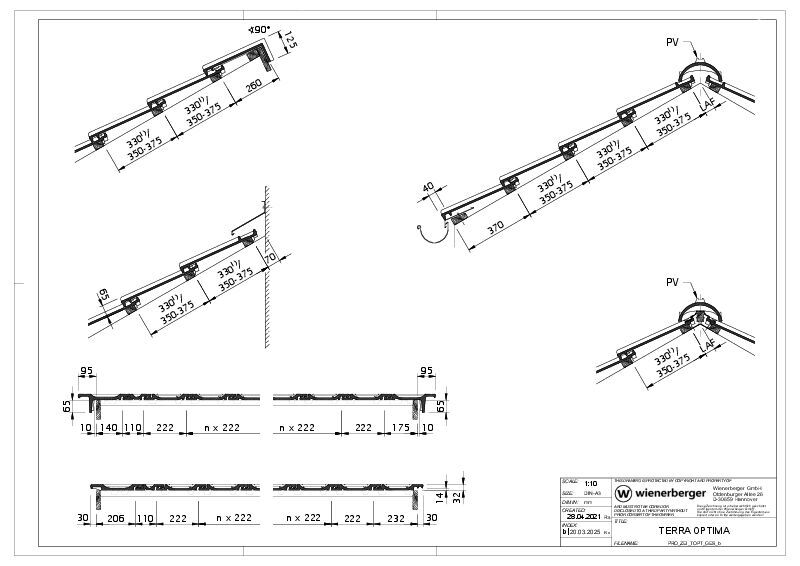

LAF-/FLA waarden

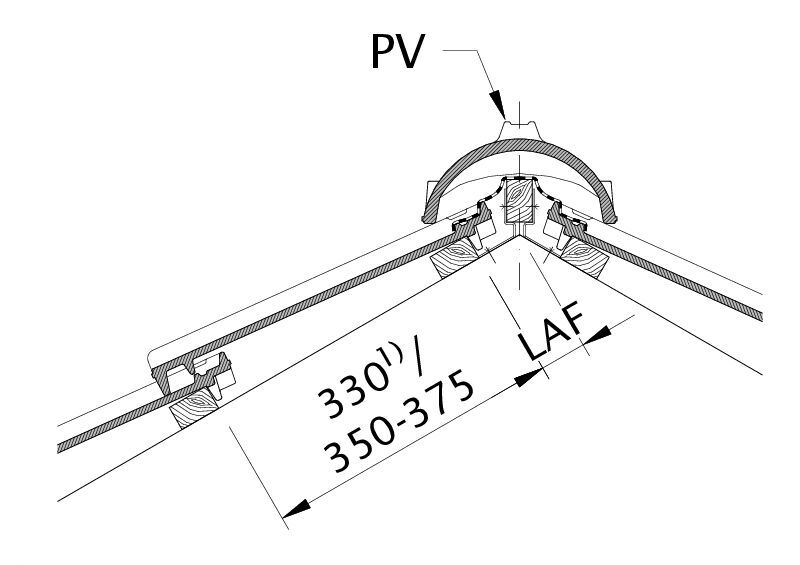

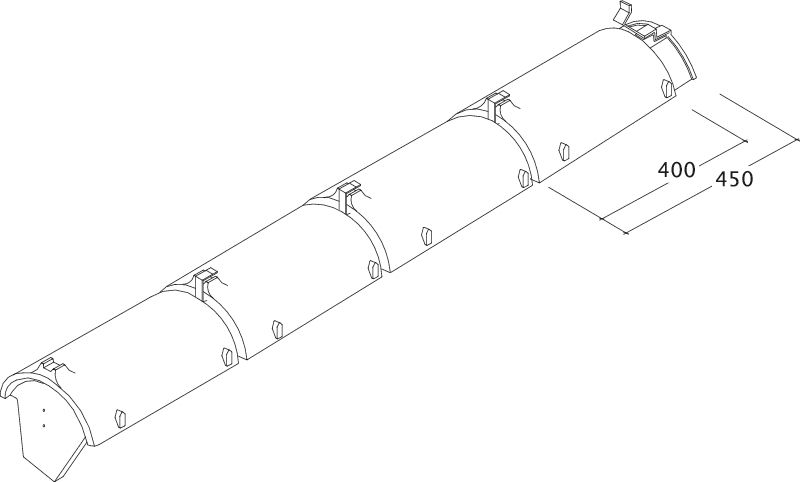

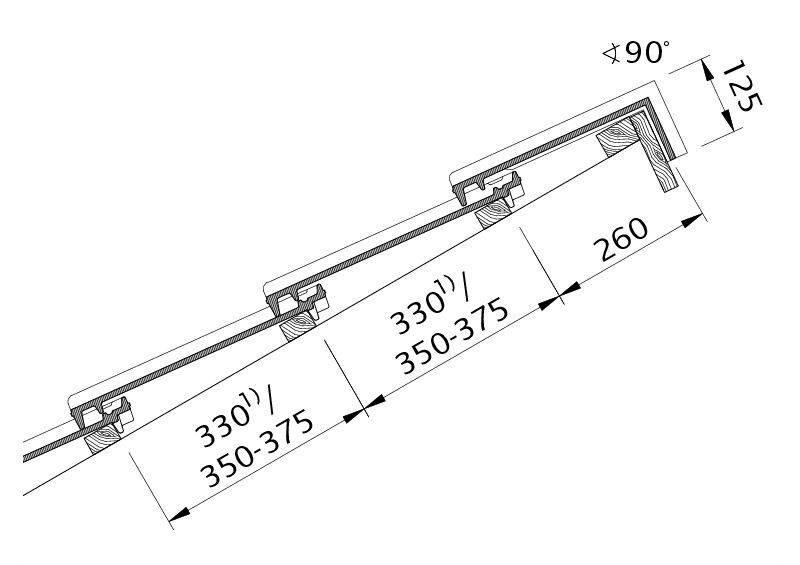

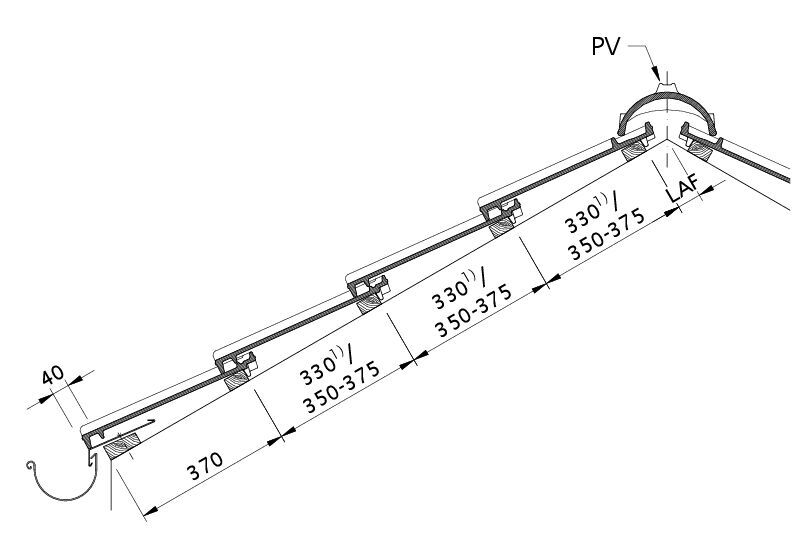

Bepalen afstand bovenste panlat tot vorst/nokas
Bepalen hoogte vorst- of noklat boven vorst- of nokas

DAKHELLING

AFSTAND L IN MM



VORST- OF NOKLAT
HOOGTE M IN MM

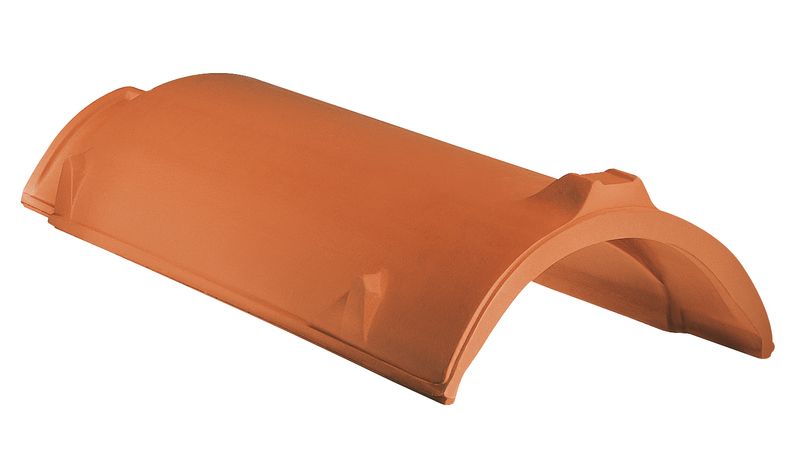

 Voor vorst/nok PHVoor vorst/nok PVVoor vorst/nok PHVoor vorst/nok PV
16°60609090
20°55608080
25°50607575
30°45557065
35°45555560
40°40455550
45°35455045

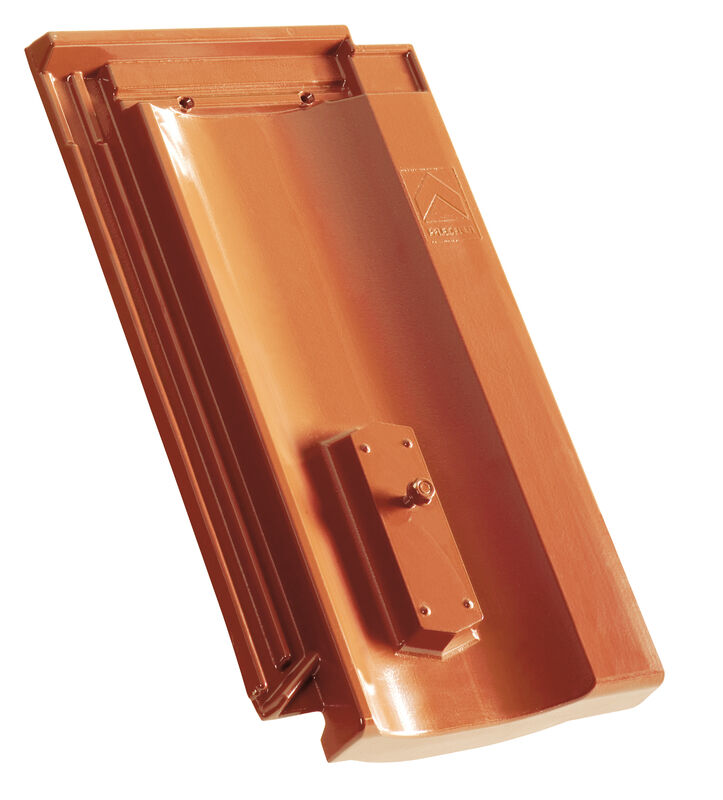

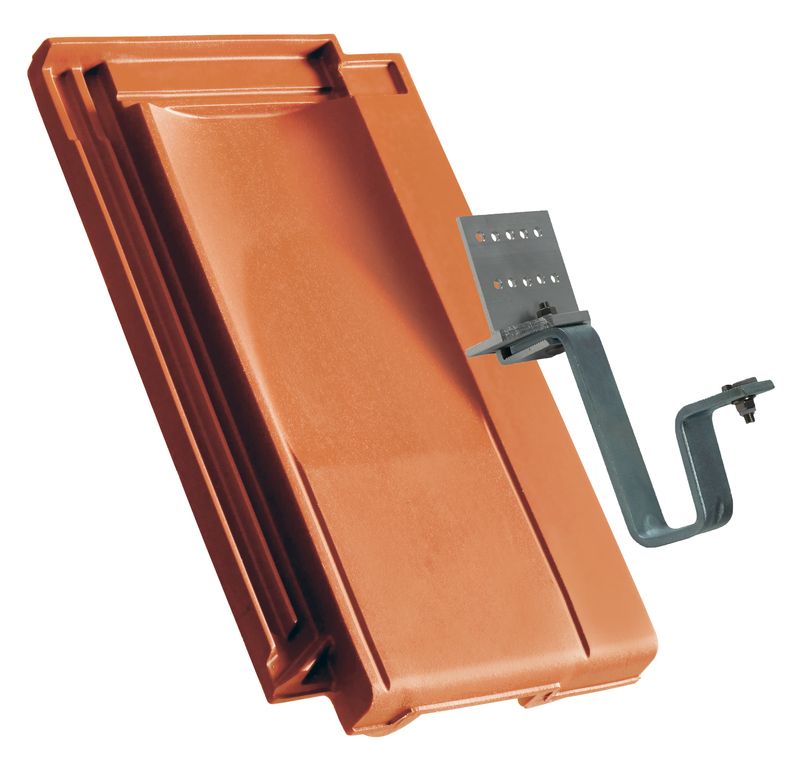

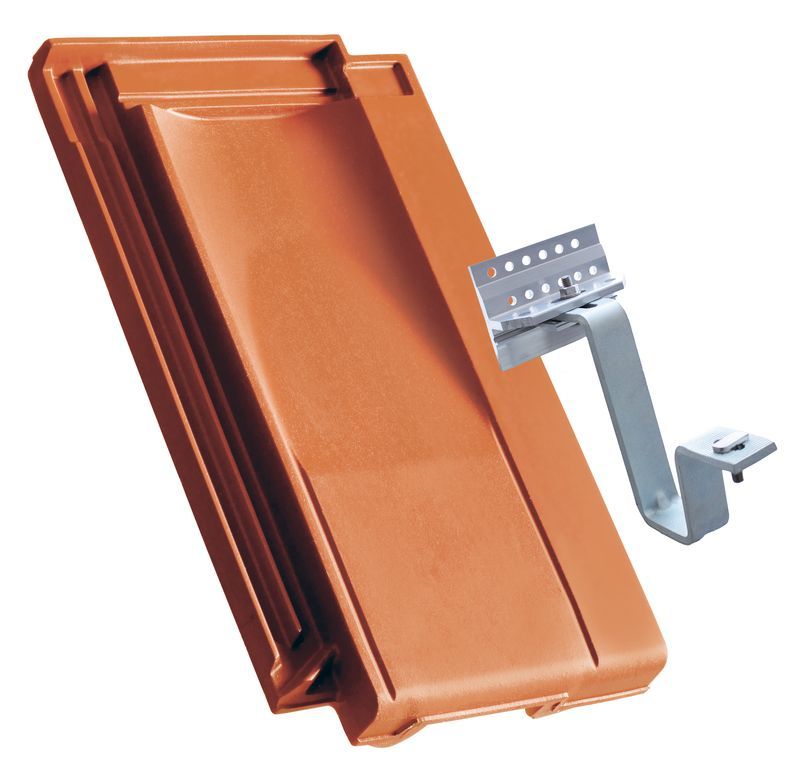

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal
