KAPSTADT

Winnaar Trend Award Bau 2013

KAPSTADT is een grote moderne vlakke dakpan die aansluit bij de arhictecturale trend van strakke daken. Haar technische hoogstandjes verheffen KAPSTADT tot de meest elegante vlakke betondakpan in de markt.

  • Grote vlakke dakpan
  • Slechts 16 mm dik
  • Plaatsing in verband mogelijk over de hele breedte van het dak dankzij hele en halve gevelpannen

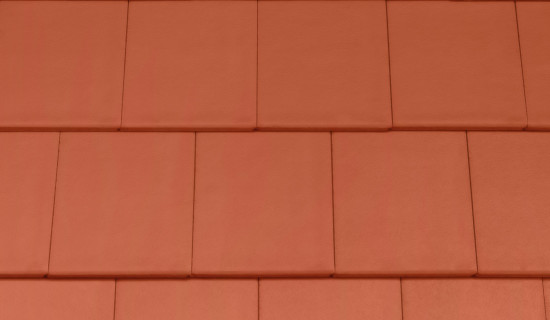

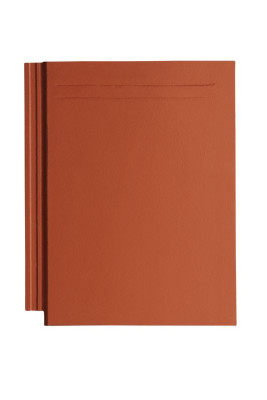

duratop pro Klassiek rood
duratop pro Klassiek rood
duratop pro Donkergrijs
duratop pro Donkergrijs
duratop pro zinc grey
duratop pro zinc grey
duratop pro perla black perla
duratop pro perla black perla

Technische data

Afmetingen (l x b - mm)420 x 334
Gewicht per dakpan (kg)4,7
Stuks per pallet216
Dakhelling (x°)17° tot 20°≥20° tot 25°≥25° tot 30°≥30°
Minimum overlap (mm)1101009080
Latafstand (mm)310320330340
Aantal pannen / m² (stuks)10,710,410,19,8
Gewicht / m² (kg)50,549,047,546,1

(*) Dakhellingen tussen 17° en 20° zijn mogelijk mits onder de betondakpannen een waterkerende, dampdoorlatende folie van CREATON wordt toegepast.

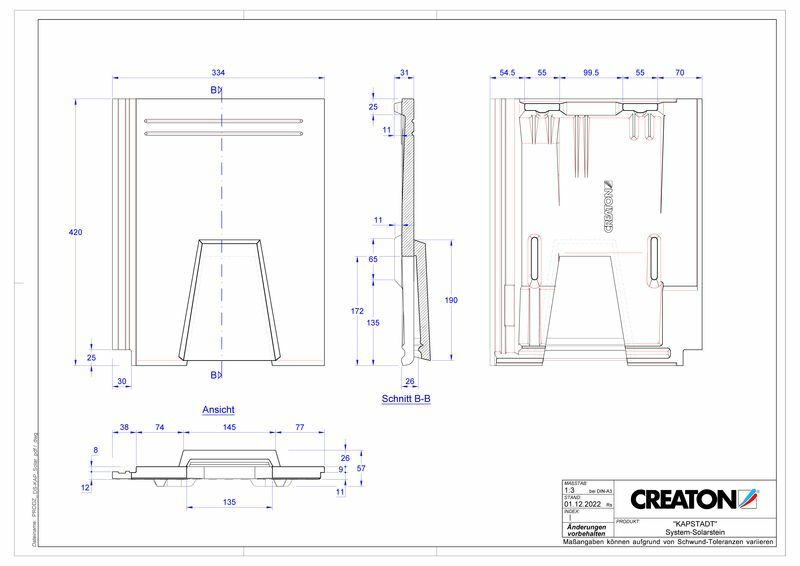

Technische tekeningen

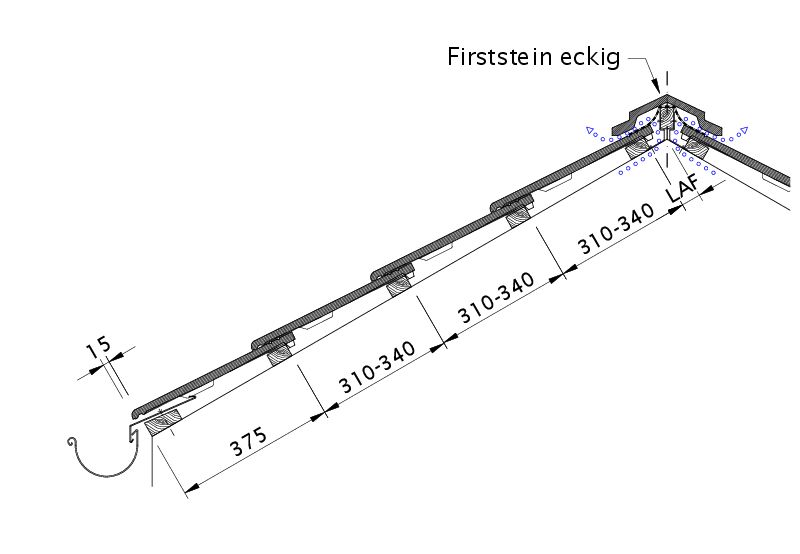

Technische tekening KAPSTADT DQF DQF
Technische tekening KAPSTADT DQF DQF

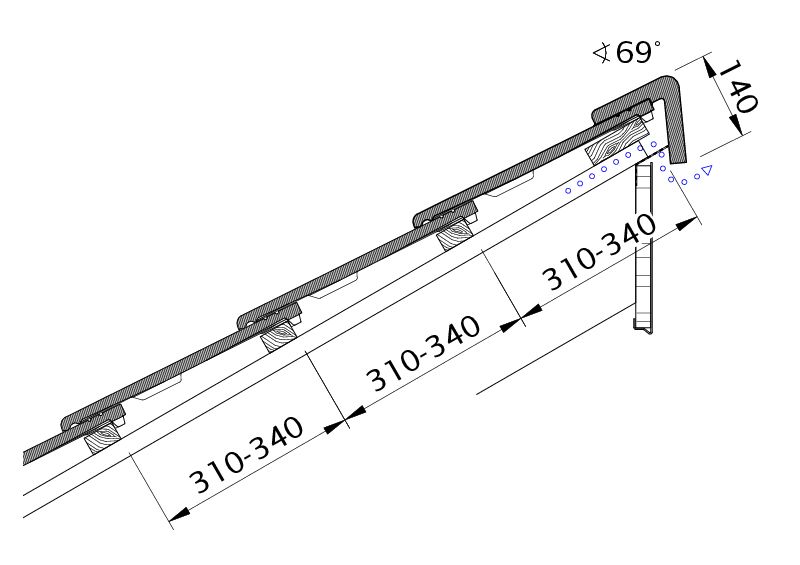

Technische tekening KAPSTADT PDA PDA
Technische tekening KAPSTADT PDA PDA

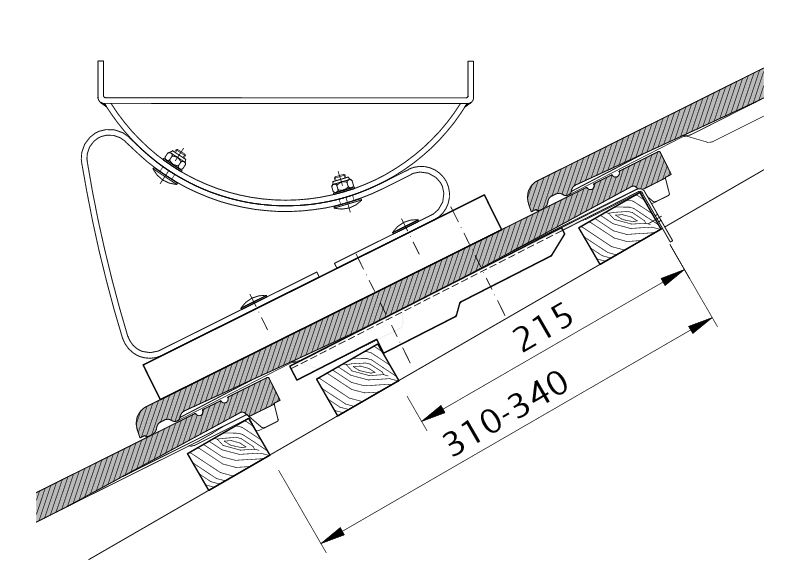

Technische tekening KAPSTADT FUK FUK
Technische tekening KAPSTADT FUK FUK

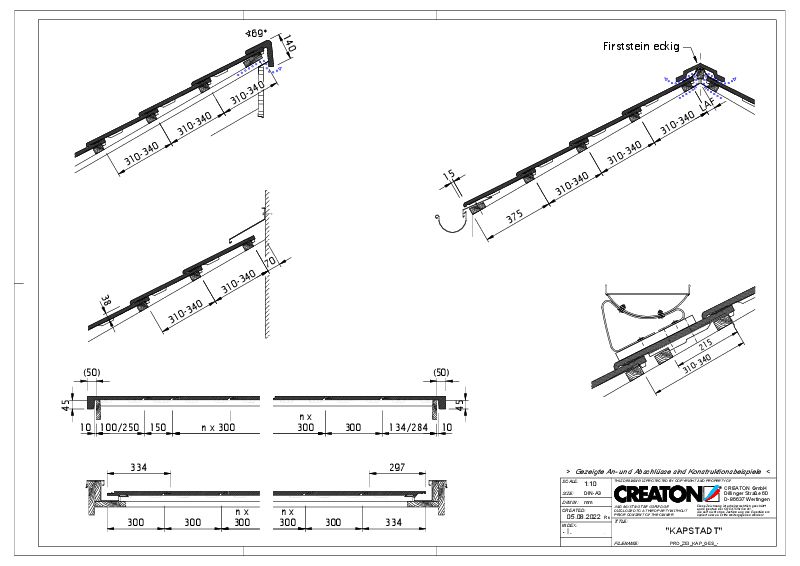

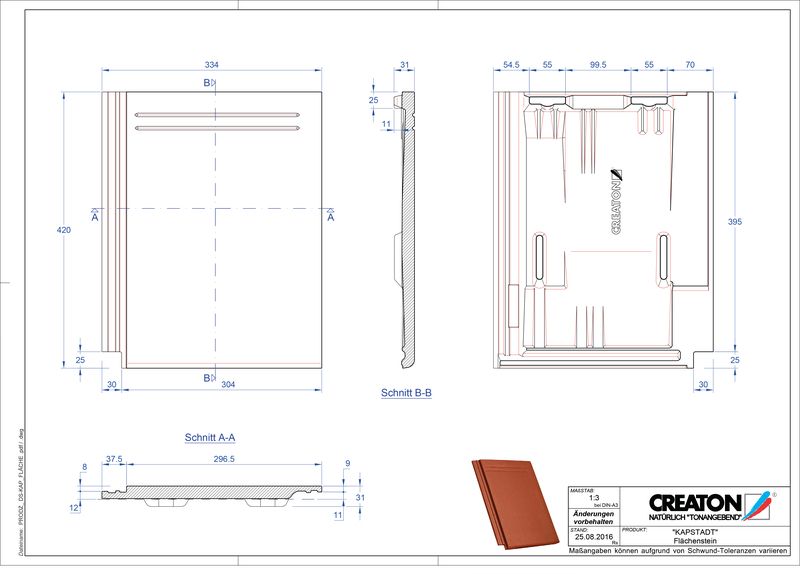

Drawing KAPSTADT general view GES
Drawing KAPSTADT general view GES

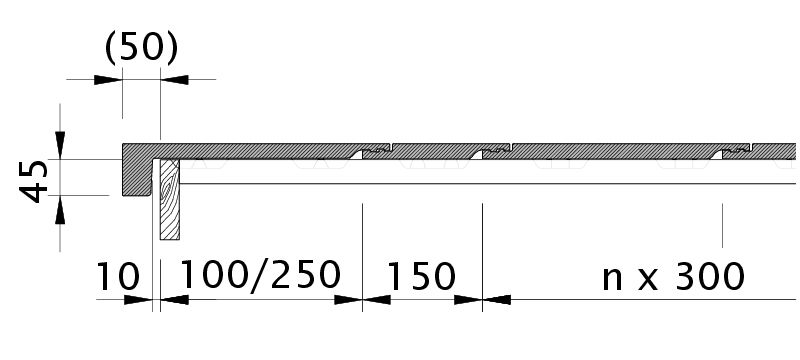

NAMENSKONVENTION#PRO_ZEI_KAP_OBL OBL
NAMENSKONVENTION#PRO_ZEI_KAP_OBL OBL

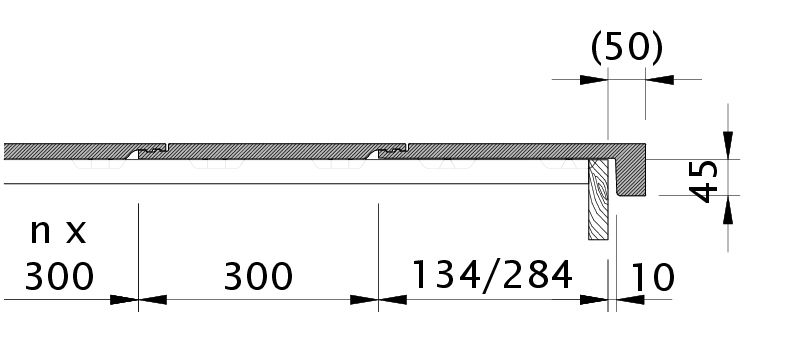

NAMENSKONVENTION#PRO_ZEI_KAP_OBR OBR
NAMENSKONVENTION#PRO_ZEI_KAP_OBR OBR

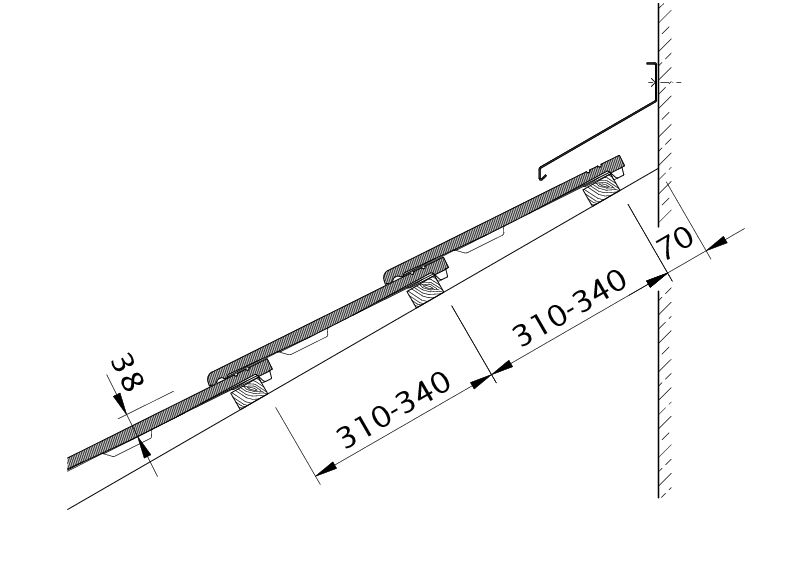

NAMENSKONVENTION#PRO_ZEI_KAP_WMF WMF
NAMENSKONVENTION#PRO_ZEI_KAP_WMF WMF

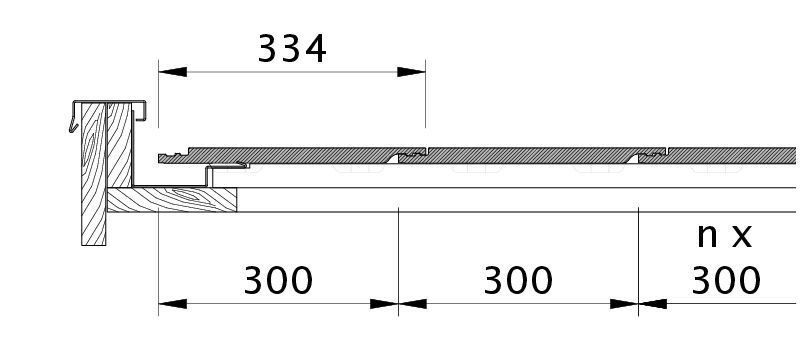

NAMENSKONVENTION#PRO_ZEI_KAP_OGLBL OGLBL
NAMENSKONVENTION#PRO_ZEI_KAP_OGLBL OGLBL

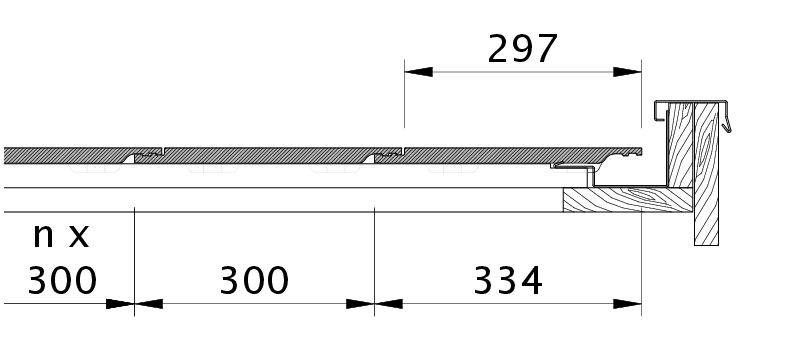

NAMENSKONVENTION#PRO_ZEI_KAP_OGLBR OGLBR
NAMENSKONVENTION#PRO_ZEI_KAP_OGLBR OGLBR

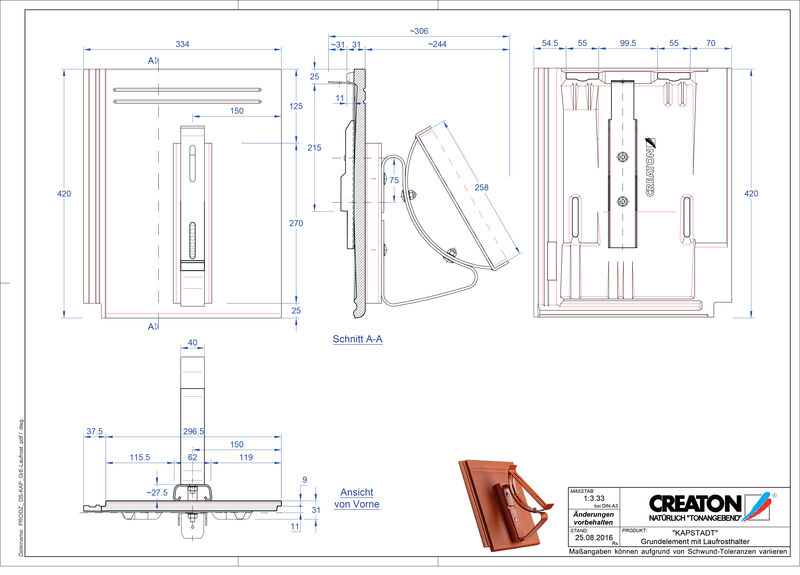

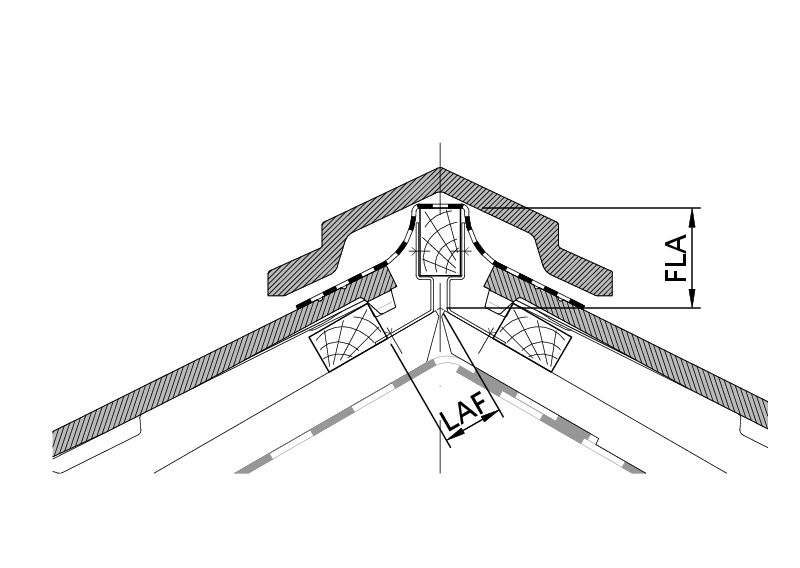

Technische tekening KAPSTADT LAF LAF
Technische tekening KAPSTADT LAF LAF

Accessoires

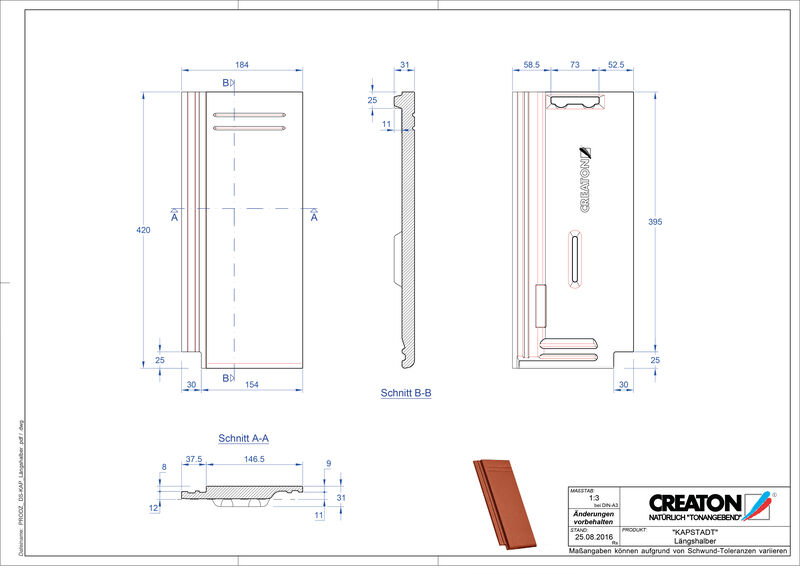

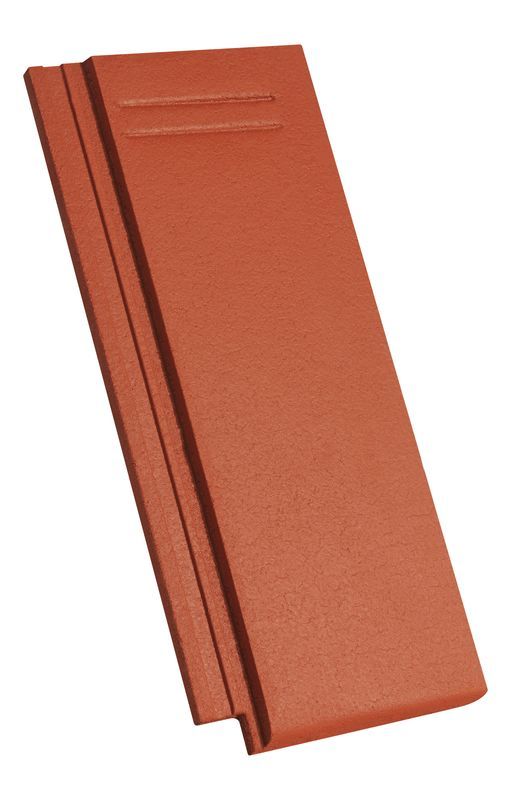

KAP halve pan

KAP halve pan

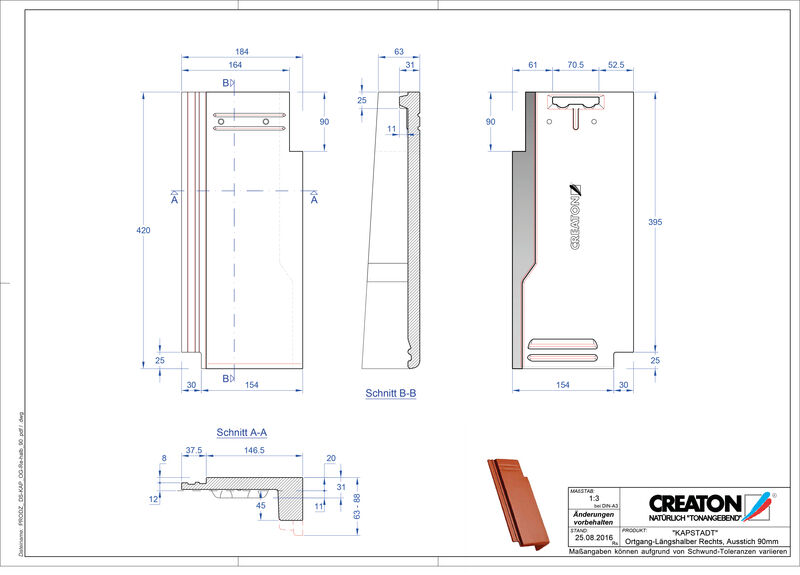

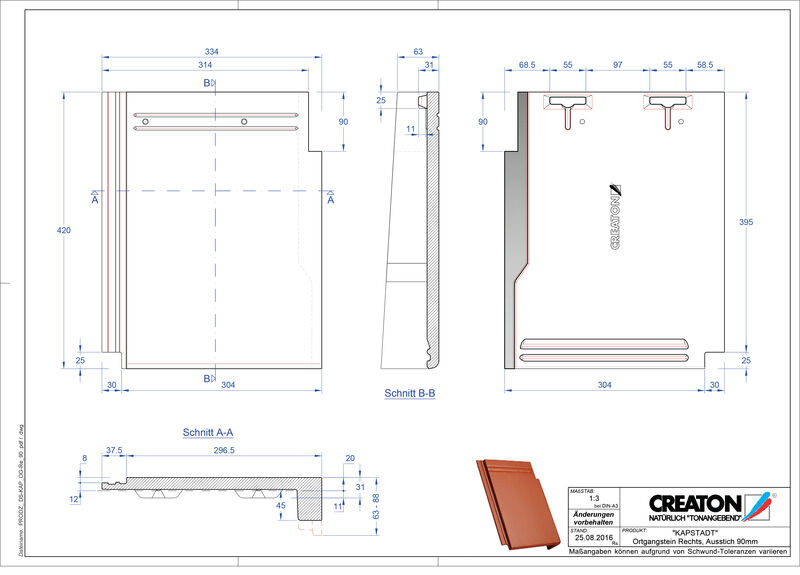

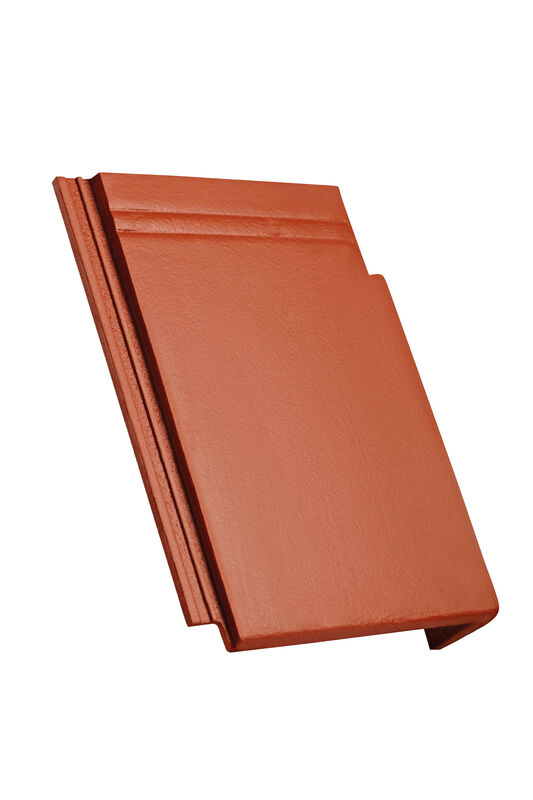

KAP concrete verge tile right 90 mm notch

KAP concrete verge tile right 90 mm notch

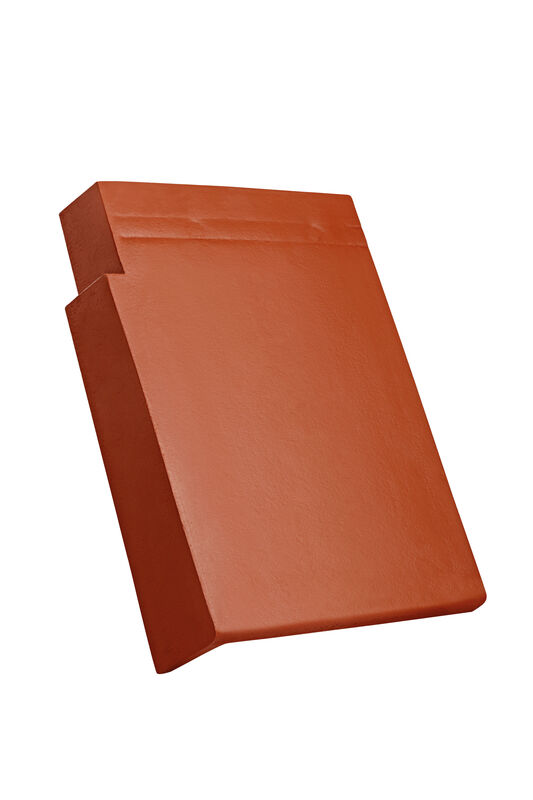

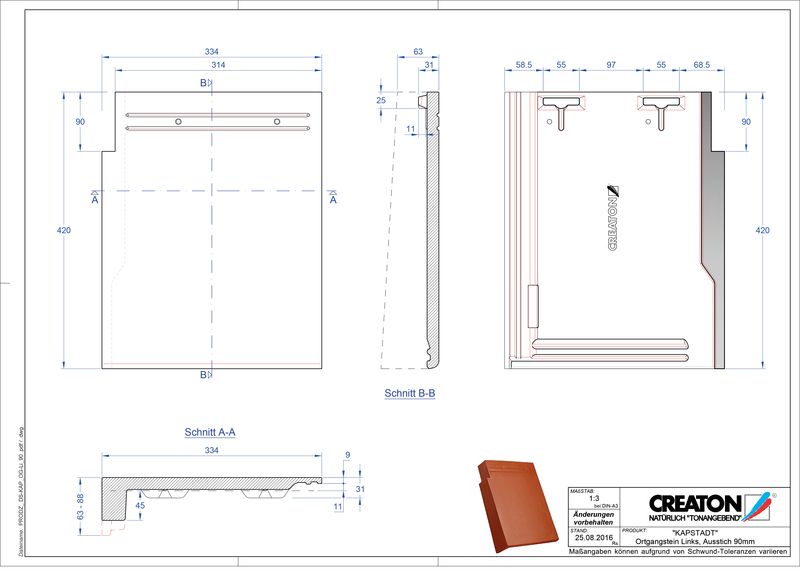

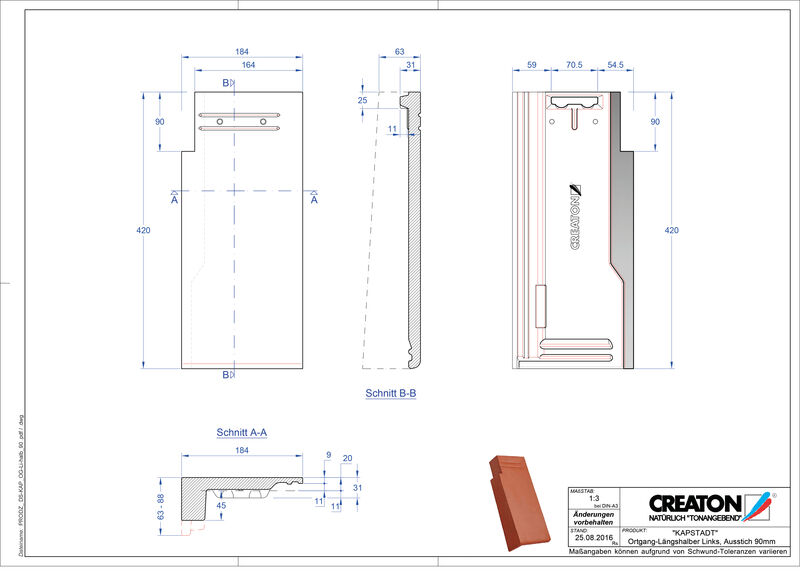

KAP concrete verge tile left 90 mm notch

KAP concrete verge tile left 90 mm notch

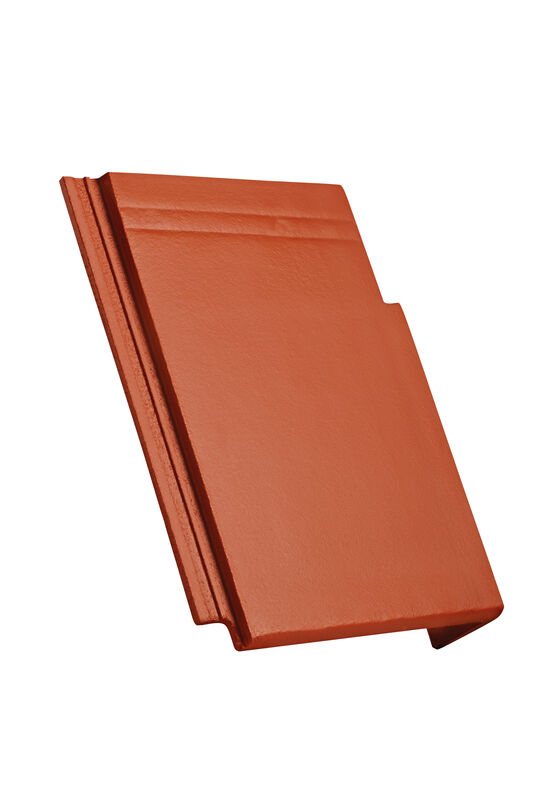

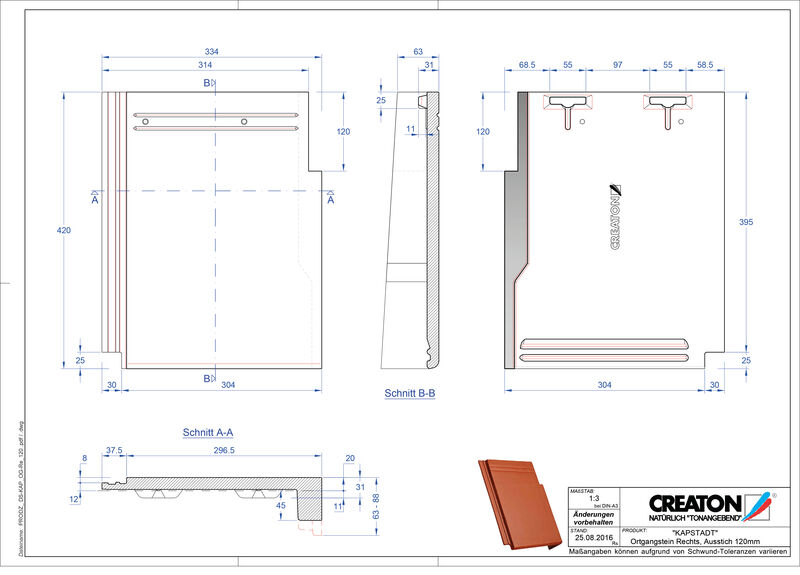

KAP concrete verge tile right 120 mm notch

KAP concrete verge tile right 120 mm notch

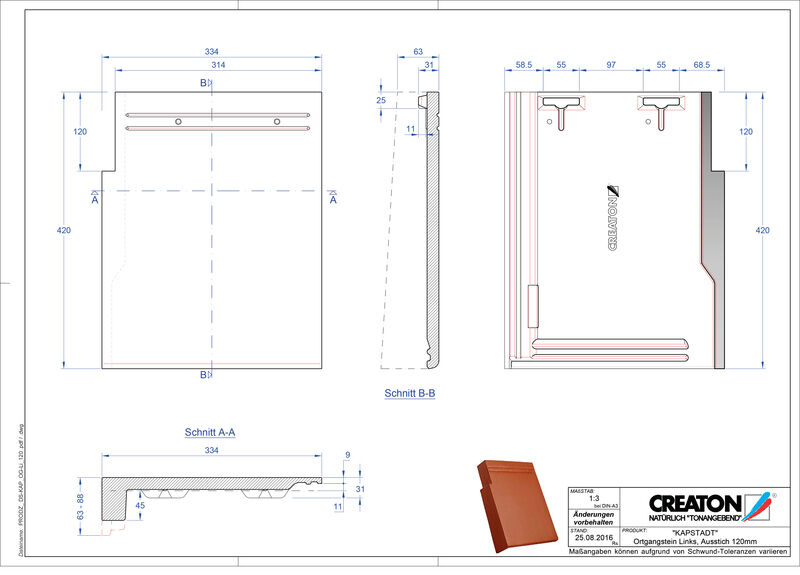

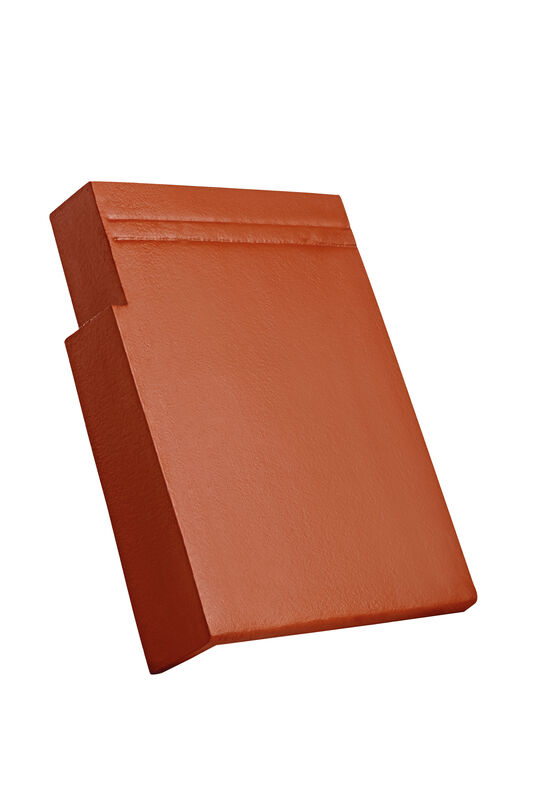

KAP concrete verge tile left 120 mm notch

KAP concrete verge tile left 120 mm notch

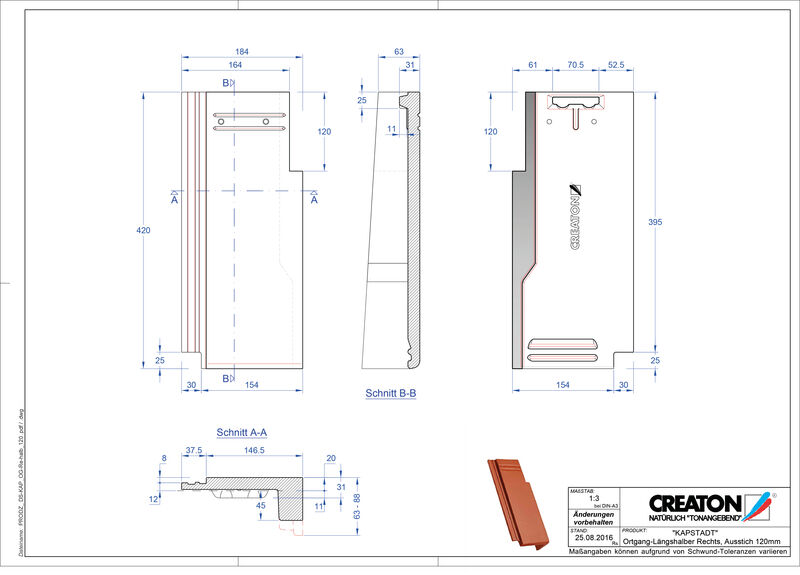

KAP concrete half-width verge tile right 120 mm notch

KAP concrete half-width verge tile right 120 mm notch

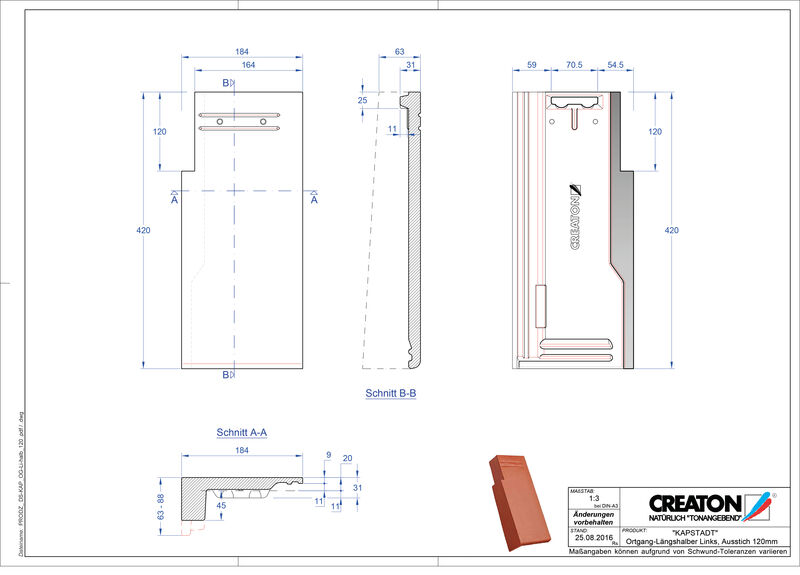

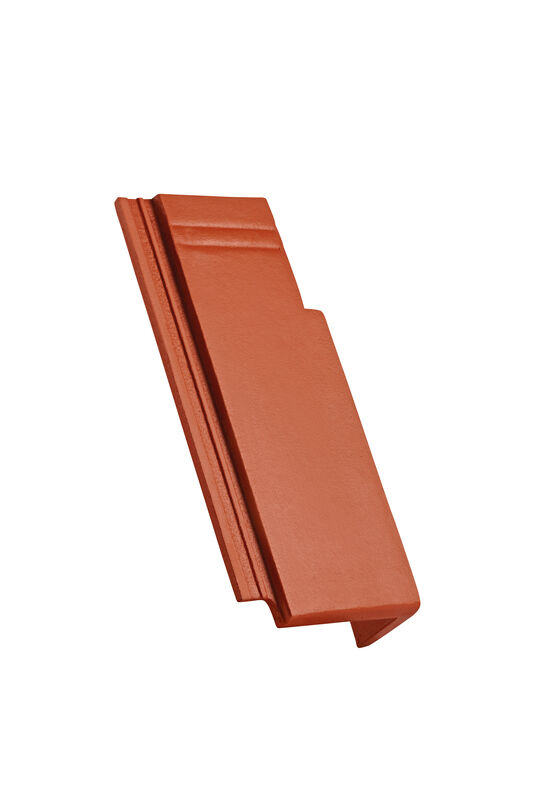

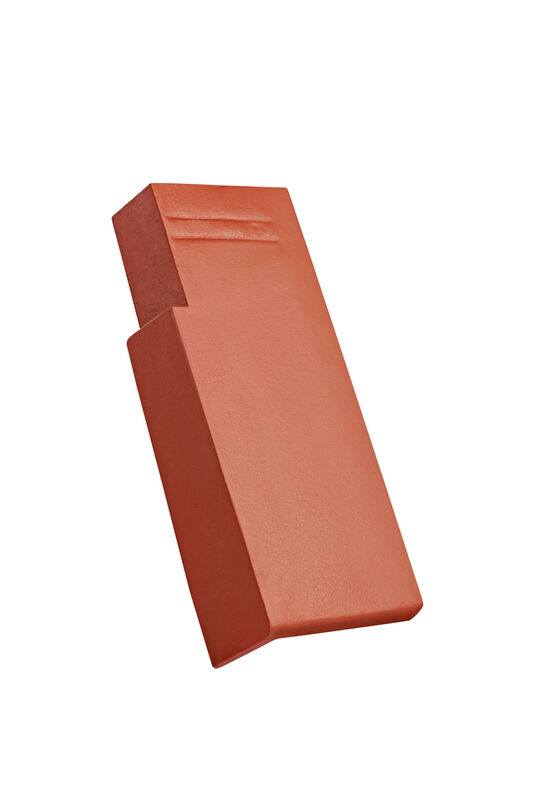

KAP concrete half-width verge tile left 120 mm notch

KAP concrete half-width verge tile left 120 mm notch

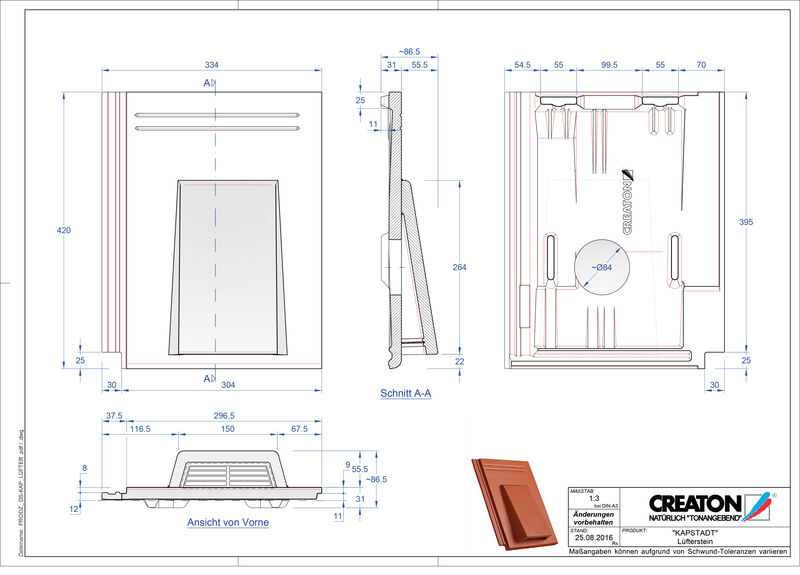

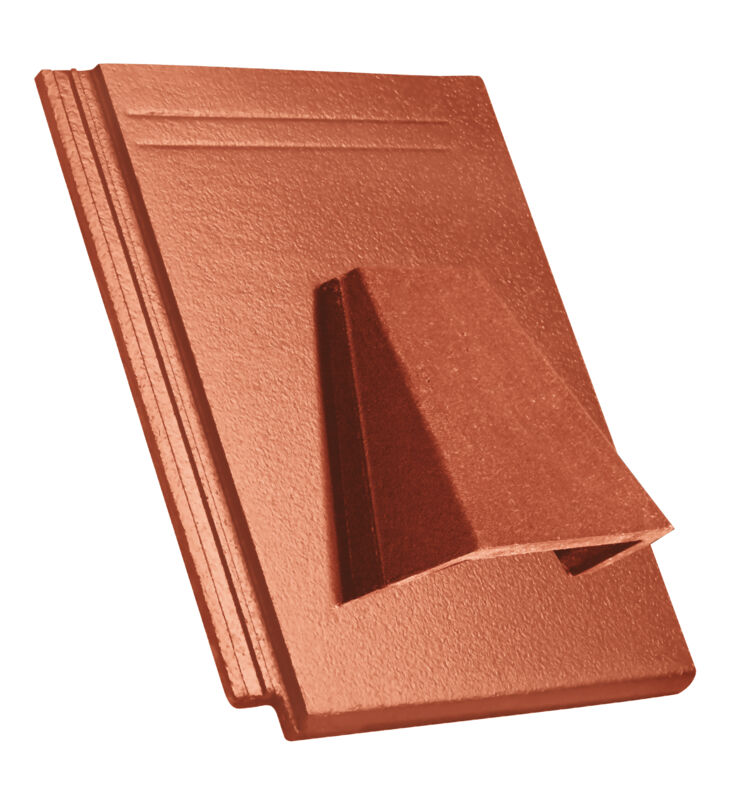

KAP ventilatiepan

KAP ventilatiepan

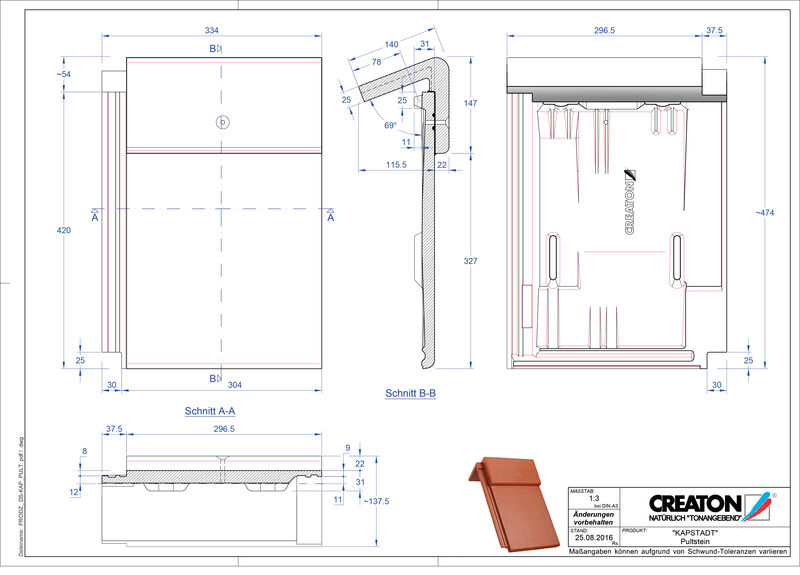

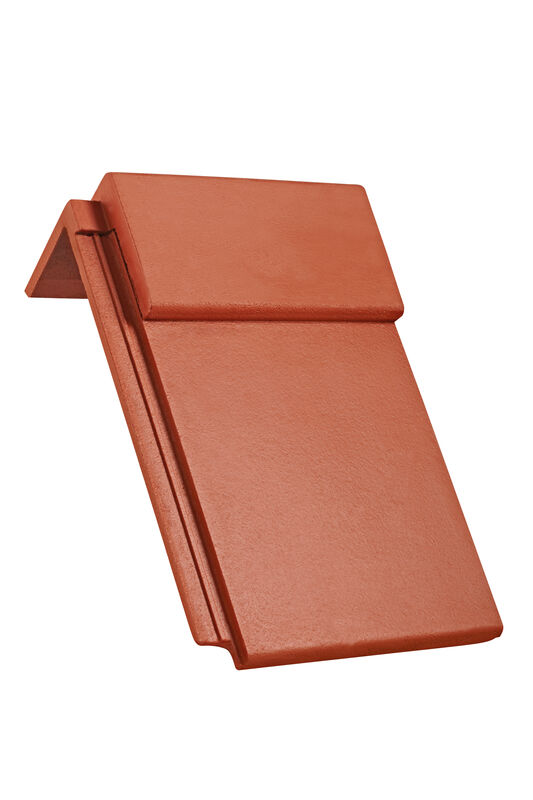

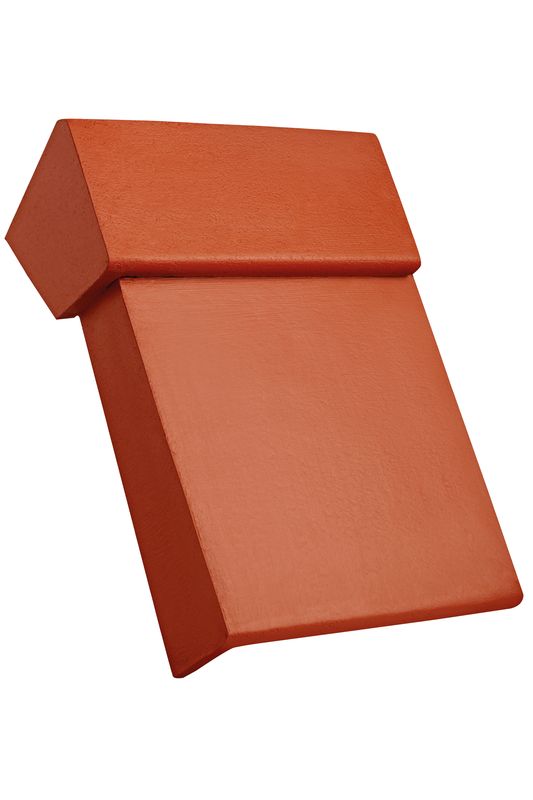

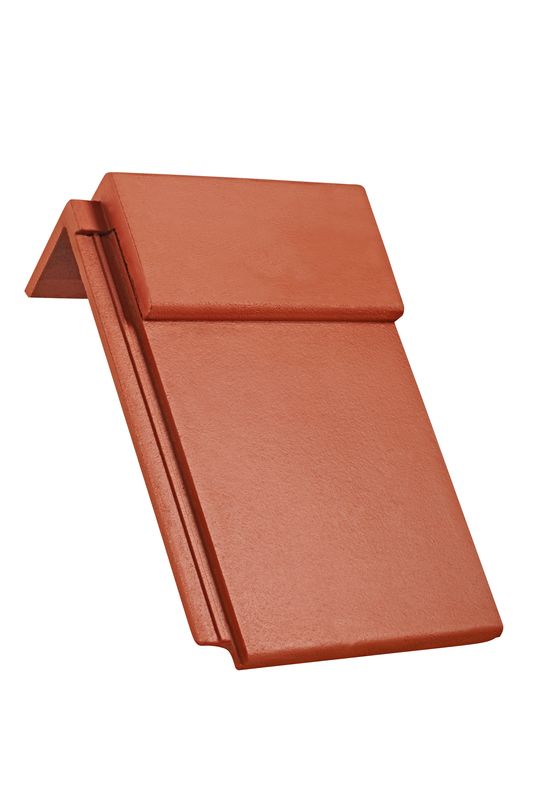

KAP shed/chaperonpan

KAP shed/chaperonpan

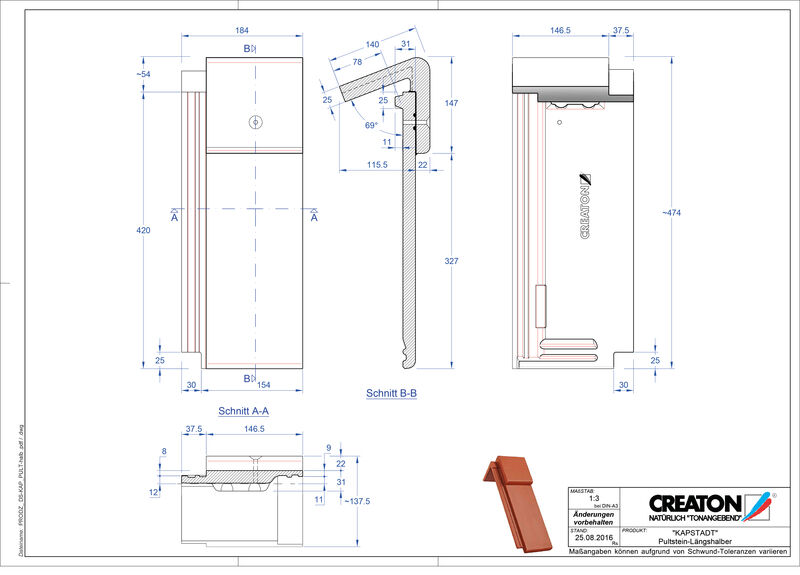

KAP halve shed/chaperonpan

KAP halve shed/chaperonpan

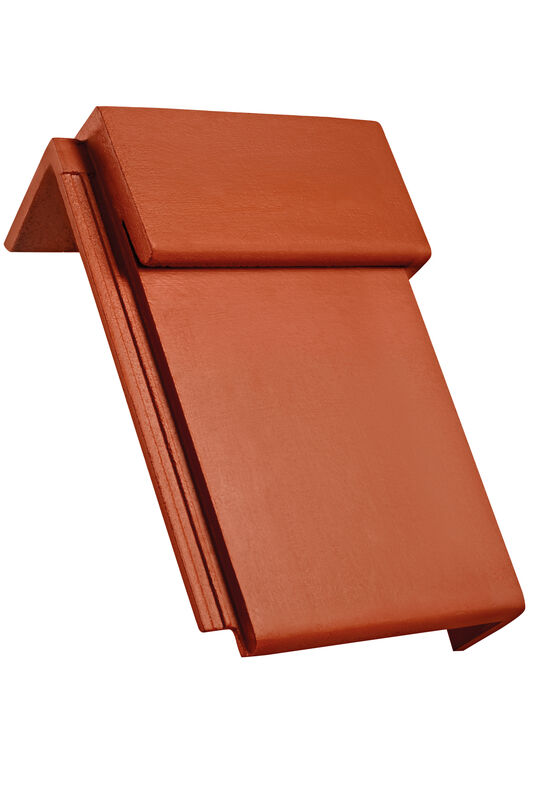

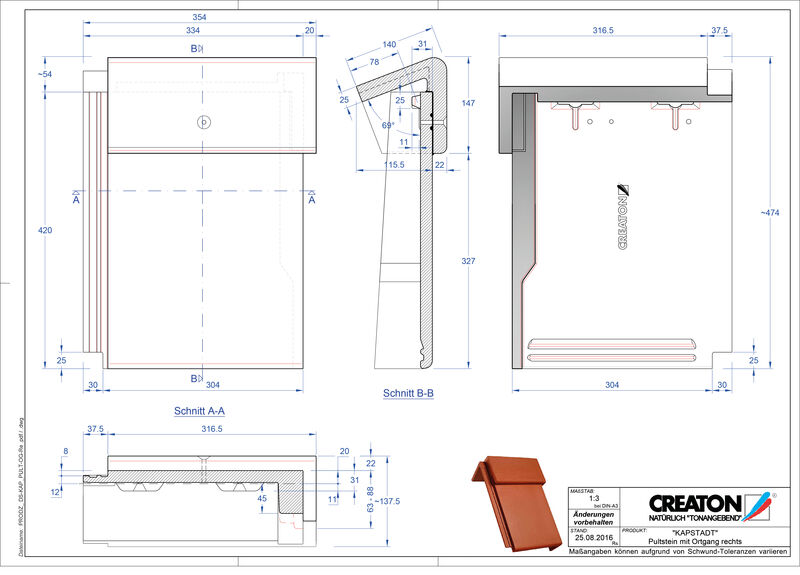

KAP shed/chaperonpan gevelpan rechts

KAP shed/chaperonpan gevelpan rechts

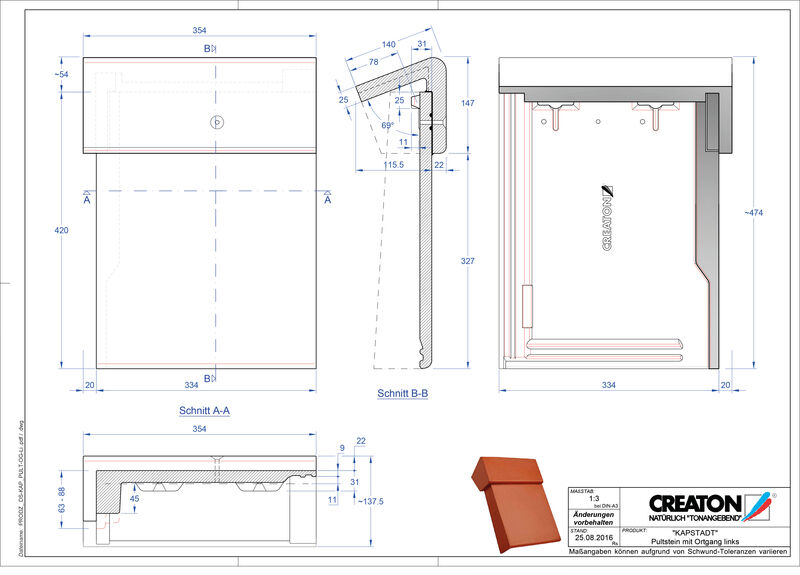

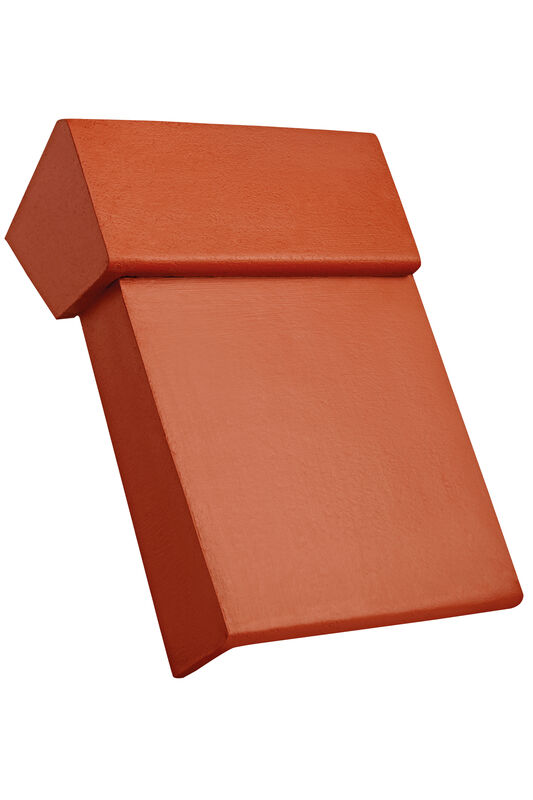

KAP shed/chaperonpan gevelpan links

KAP shed/chaperonpan gevelpan links

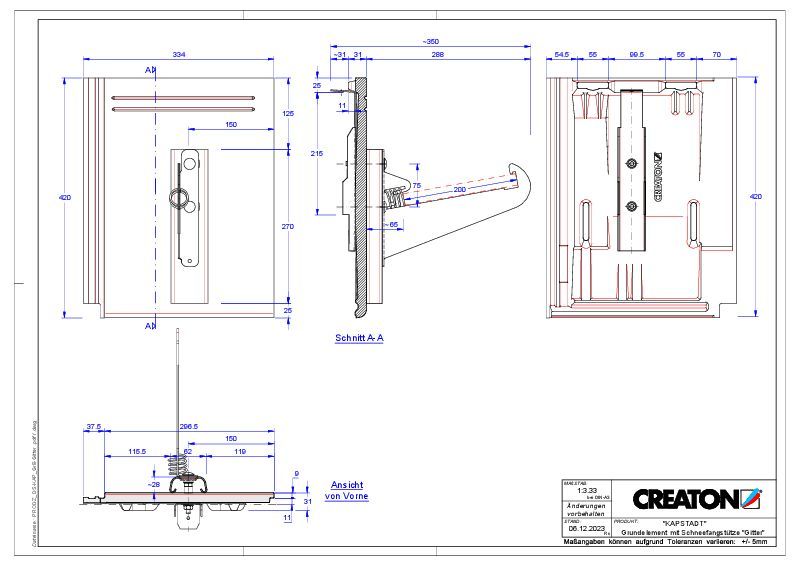

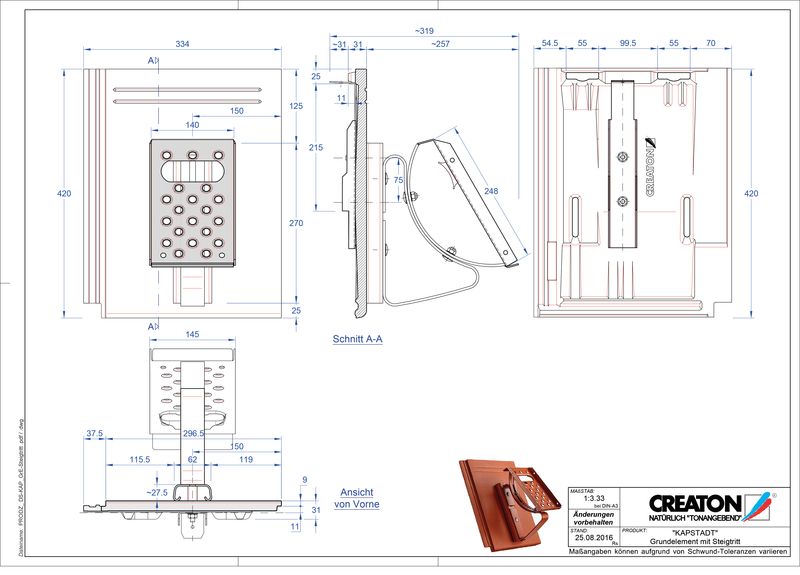

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

Cylindrical tube Ø 32 mm length 3 m

Cylindrical tube Ø 32 mm length 3 m

Coupling for tube Ø 32 mm

Coupling for tube Ø 32 mm

End cap for tube Ø 32 mm

End cap for tube Ø 32 mm

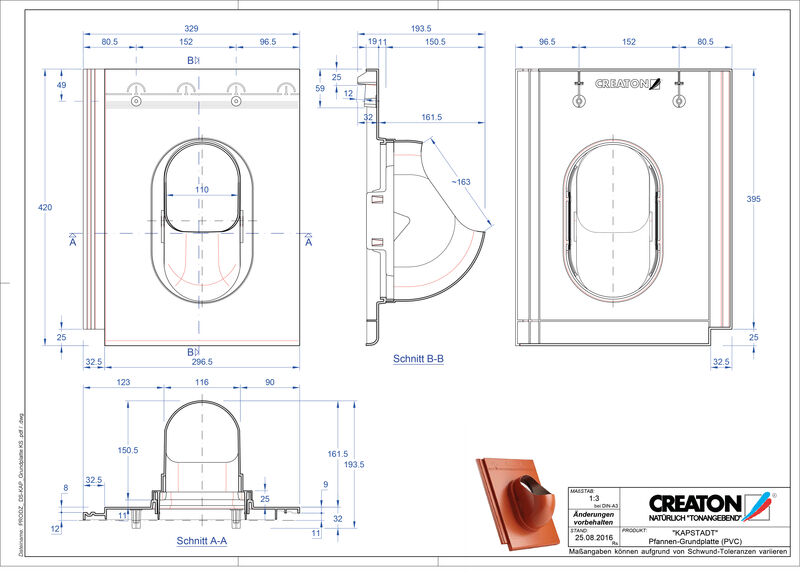

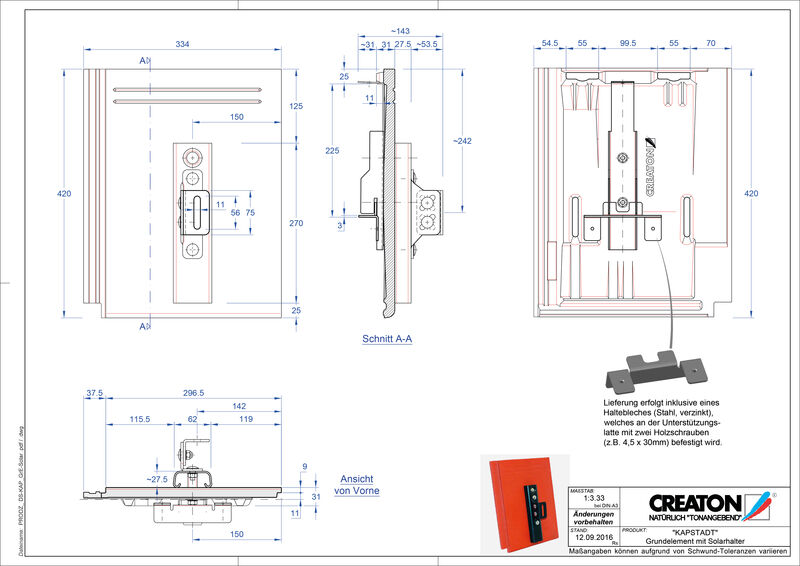

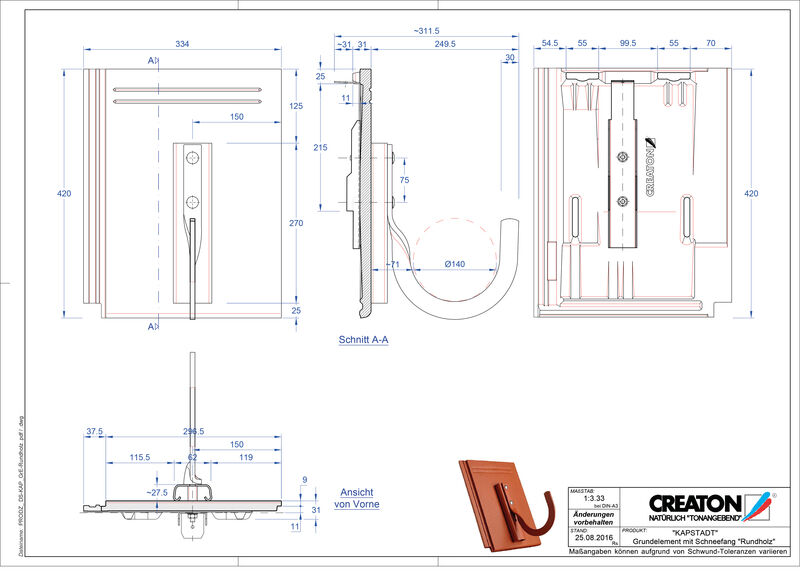

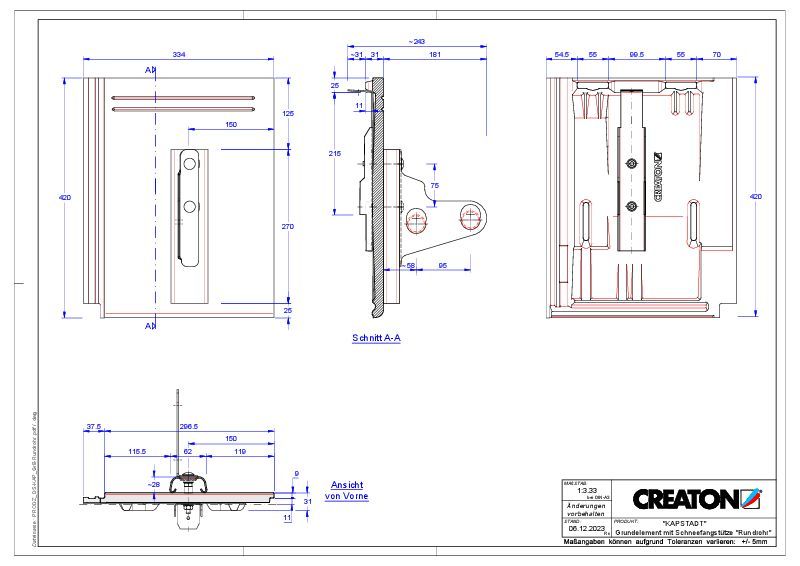

KAP plastic base plate

KAP plastic base plate

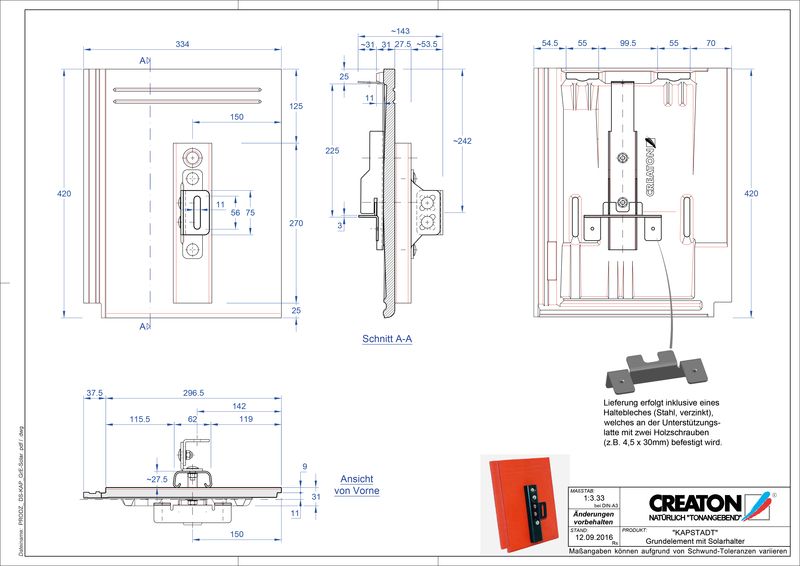

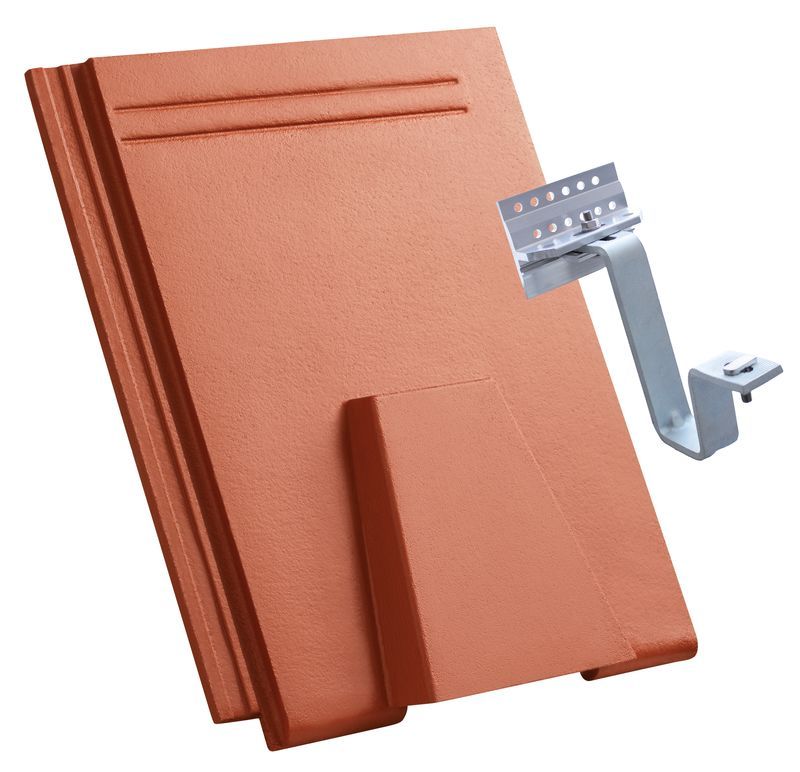

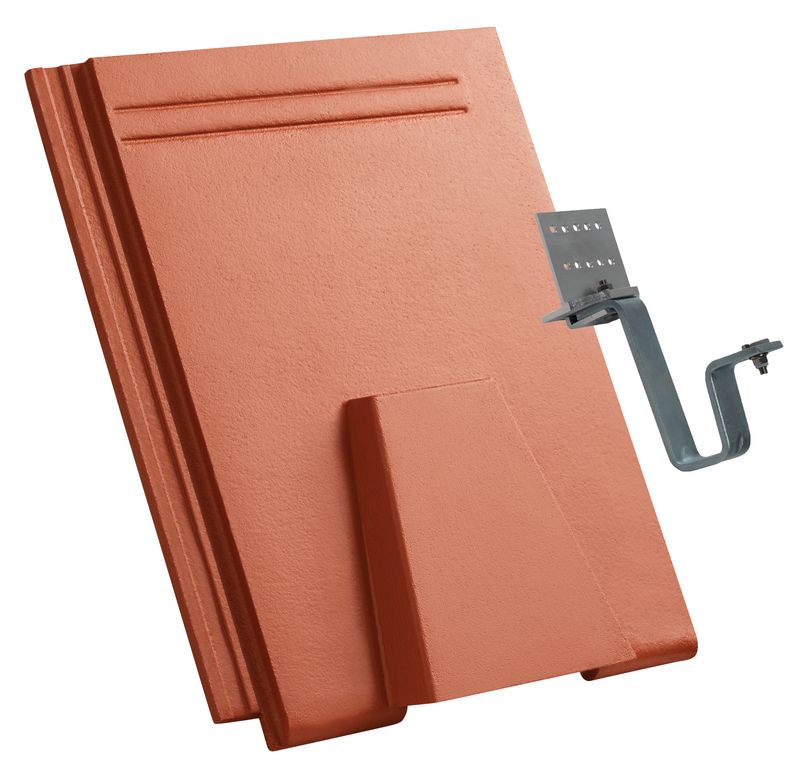

KAP solar system bracket kit for rafter installation

KAP solar system bracket kit for rafter installation

Productgamma voor dakafwerking en de beste bescherming

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, hanger clip for 40/60 battens (VER, HEI, GOE)

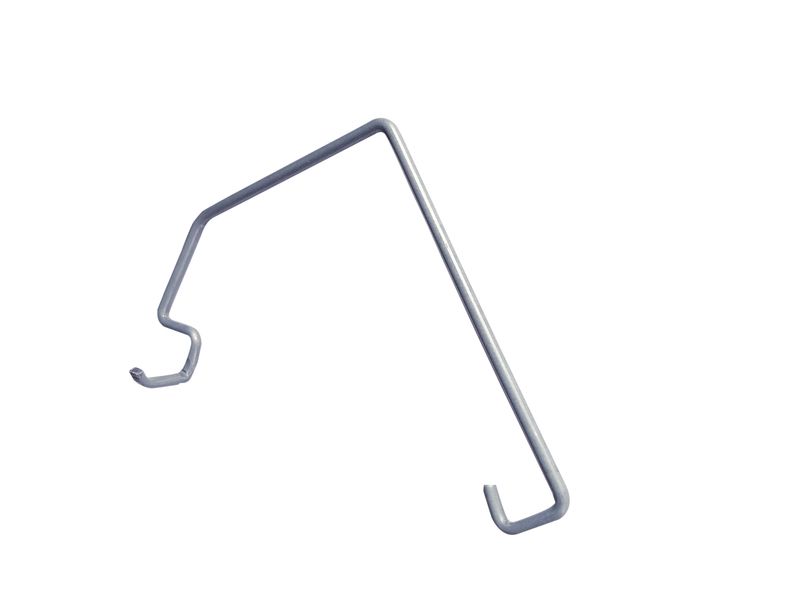

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (VER, HEI, GOE)

Storm clip in zinc-aluminium, drive-in clip, all battens (KAP)

Storm clip in zinc-aluminium, drive-in clip, all battens (KAP)

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Thermally-insulated roof access hatch 55 x 78 cm

Verluchtingskam

Verluchtingskam

Verluchtingskam

Verluchtingskam

Satellite and aerial mast galvanised or colour coated

Satellite and aerial mast galvanised or colour coated

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Acrylic paint 250 ml

Acrylic paint 250 ml

Productgamma voor ventilatie en doorvoer

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Universal sub-roof connection adapter NW 20

Nok/Vorst-systemen voor betondakpannen

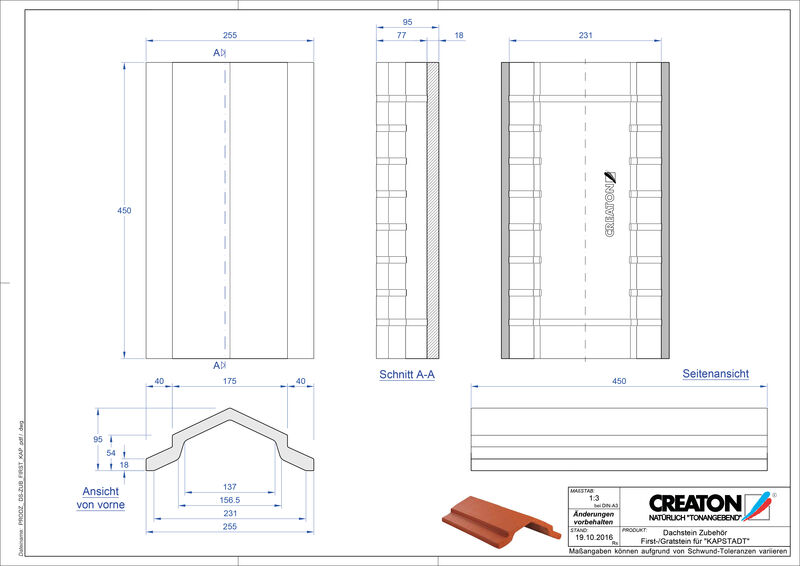

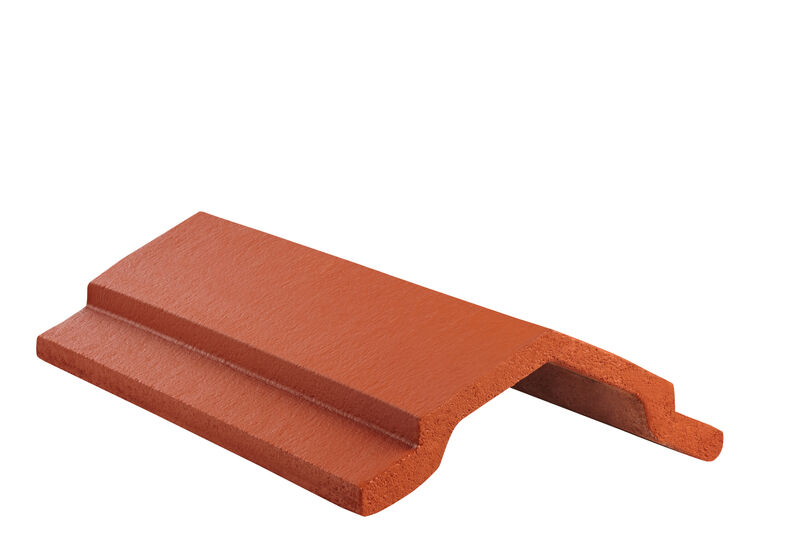

Concrete ridge tile (KAP)

Concrete ridge tile (KAP)

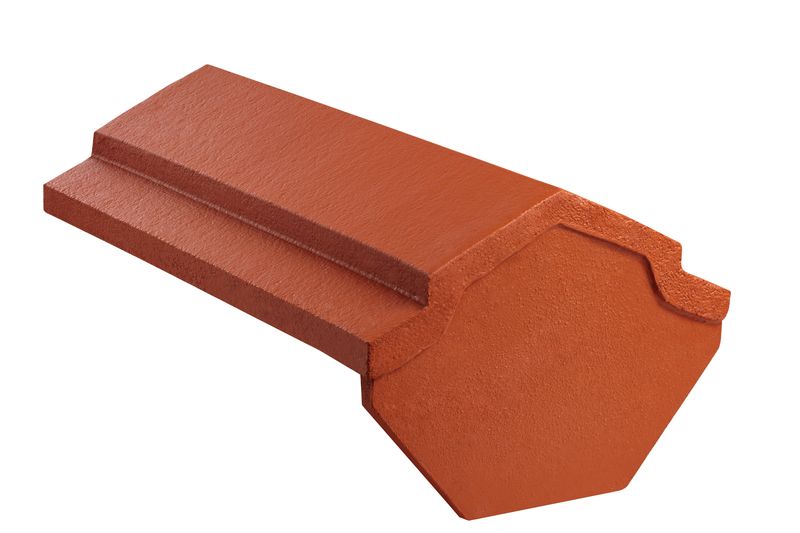

Concrete ridge termination tile (KAP)

Concrete ridge termination tile (KAP)

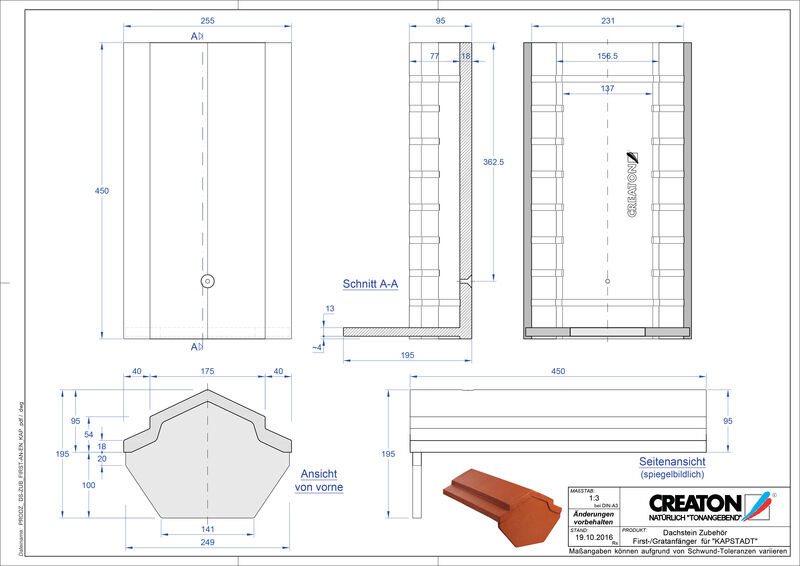

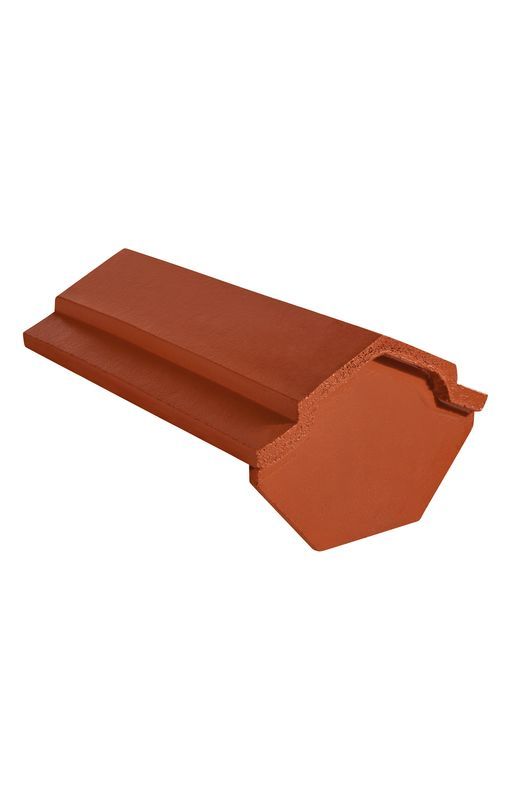

Hip starter (concrete KAP)

Hip starter (concrete KAP)

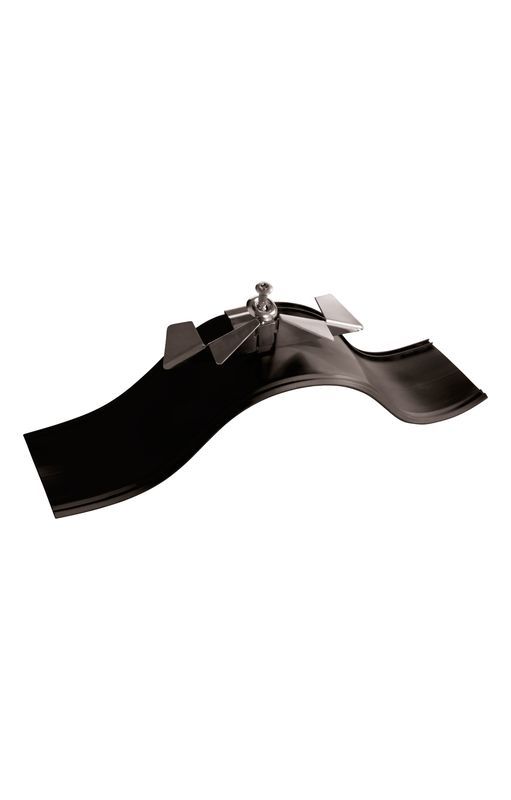

Ridge clip aluminium (KAP)

Ridge clip aluminium (KAP)

Ridge starter and termination plate aluminium (concrete KAP)

Ridge starter and termination plate aluminium (concrete KAP)
