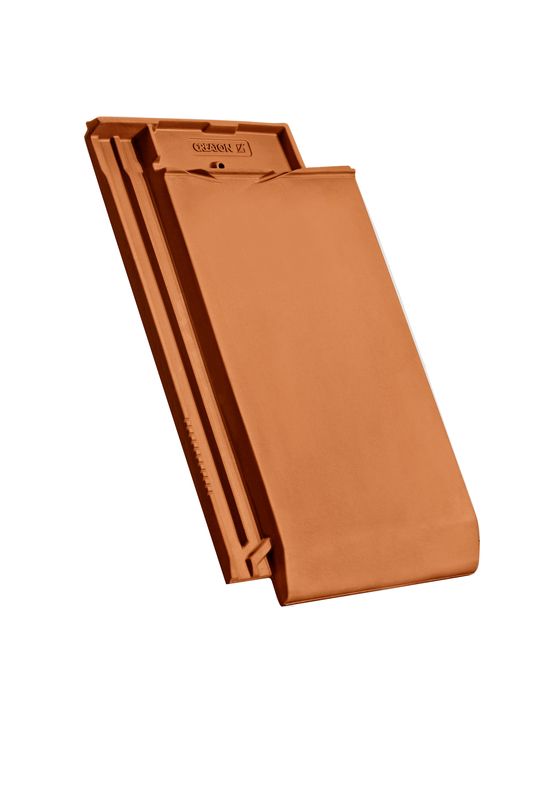

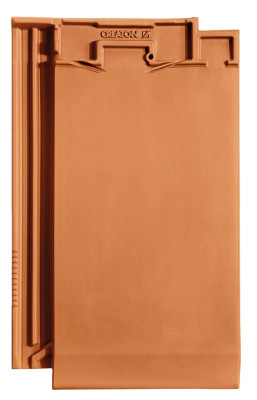

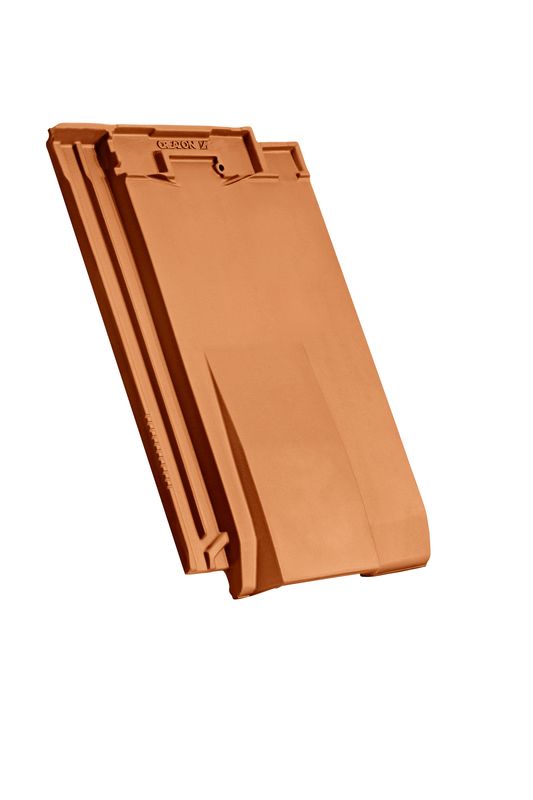

MIKADO

De gesofisticeerde vlakke dakpan

  • De 29 mm schuifbereik die is geïntegreerd in het bereik van de kop- en voetvouw biedt een hoge mate van flexibiliteit voor alle nieuwbouw- en renovatieprojecten en vereenvoudigt zo de montage
  • Eersteklas grondstoffen zorgen voor een hoge homogeniteit, weinig krimpgedrag mogelijk en het hoge aandeel ijzeroxide zorgt voor onvervalste, briljant intense kleuren
  • Twee stevige ophangijzers zorgen voor een veilige houvast en betrouwbare ventilatie.
  • Kan volgens ZVDH in verband worden gelegd bij ondergeschikte gebouwen met een dakhelling vanaf 10° en een waterdicht onderdak

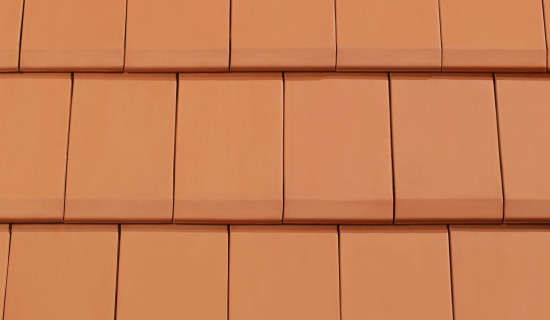

natuurrood
natuurrood
NUANCE Leikleur engobe
NUANCE Leikleur engobe
NUANCE Matzwart engobe
NUANCE Matzwart engobe
NUANCE Matbruin engobe
NUANCE Matbruin engobe

Technische data

Size (appr.)275 x 446 mm
Minimale werkende breedte (bij benadering)227 mm
Werkende breedte bij benadering229 mm
Maximale werkende breedte (bij benadering)231 mm

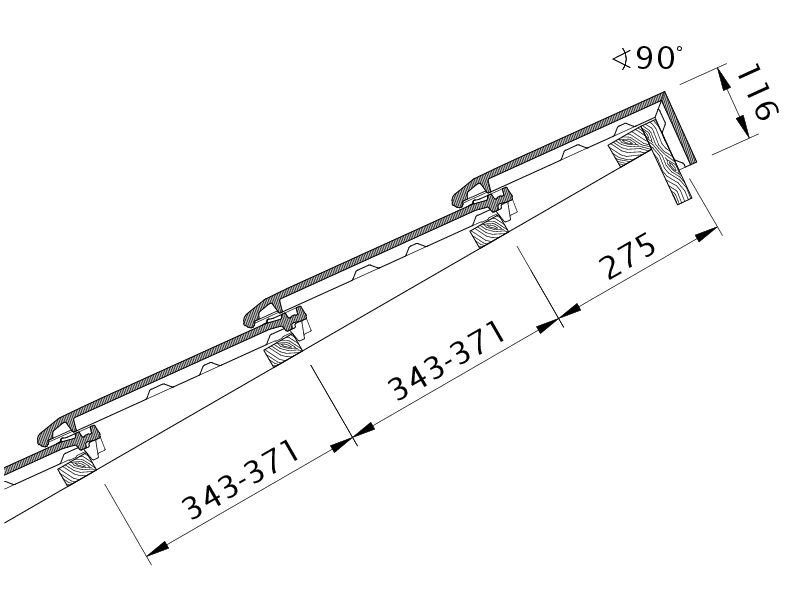

Min. gauge (approx.)343 mm
Covering length on av. approx.357 mm
Max. gauge (approx.)371 mm
Minimum aantal benodigde pannen (bij benadering)11.7 pcs/m²
Gemiddelde aantal benodigde pannen (bij benadering)12.2 pcs/m²
Brickware max. approx.12.8 pcs/m²
Gewicht per eenheid (bij benadering)3.4 kg/piece
Gewicht per m² (bij benadering)39.8 kg/m²
Gewicht per bundel (bij benadering)841 kg
Pcs per mini-pack5 piece
Pcs per pallet240 piece

Toepassingen

Aanvullende maatregelen volgens de specificaties van de CREATON-fabrikant
18 °Standard roof pitch CREATON DE in combination with additional measures according to manufacturer's specificationsStandard roof pitch CREATON DE in combination with additional measures according to manufacturer's specifications
≥ 18 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 16 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO longlife ND extra
≥ 16 °Installation of a trussing sheet/glued sub-roof with nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Installation as a rainproof sub-roof, possible CREATON products: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Installation as a watertight sub-roof, possible CREATON products: QUATTRO longlife extra
- Installation as a watertight sub-roof welded in a 7° special solution, please observe separate installation guidelines, possible CREATON products: QUATTRO longlife extra

Technical informations

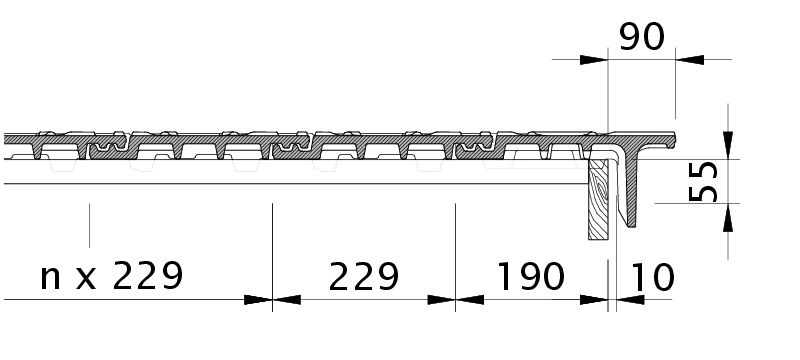

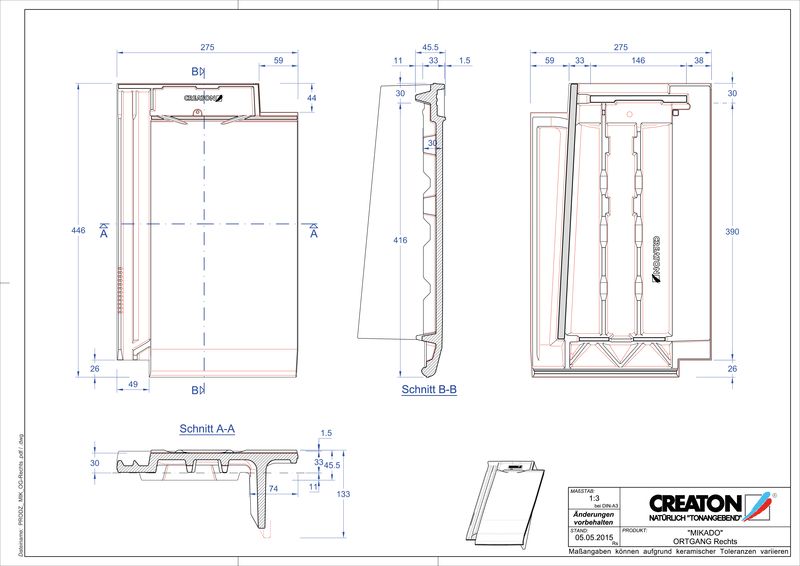

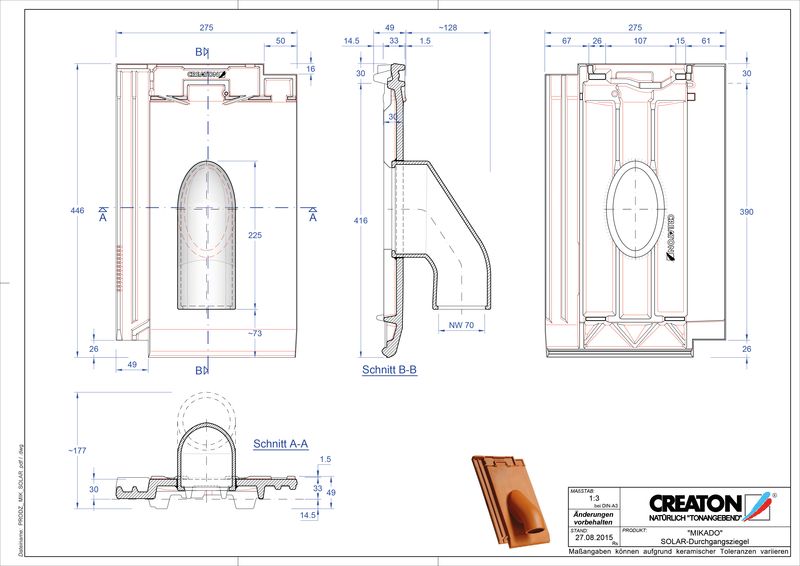

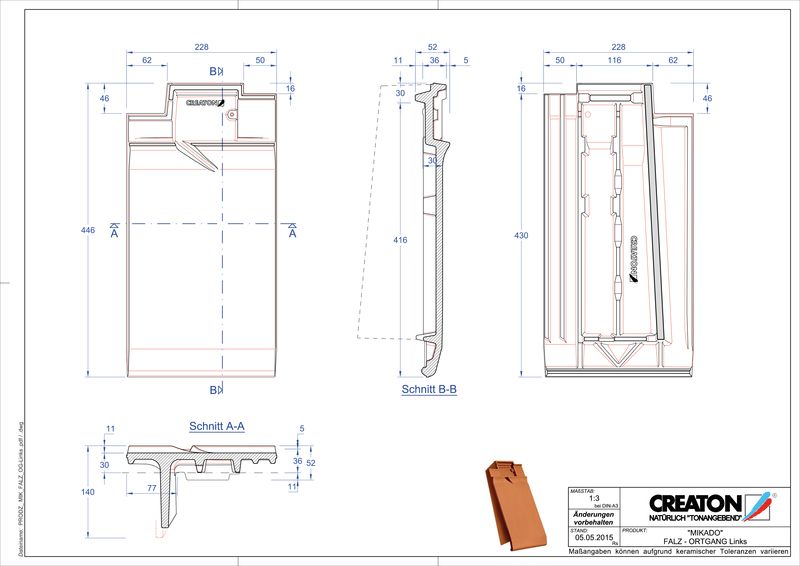

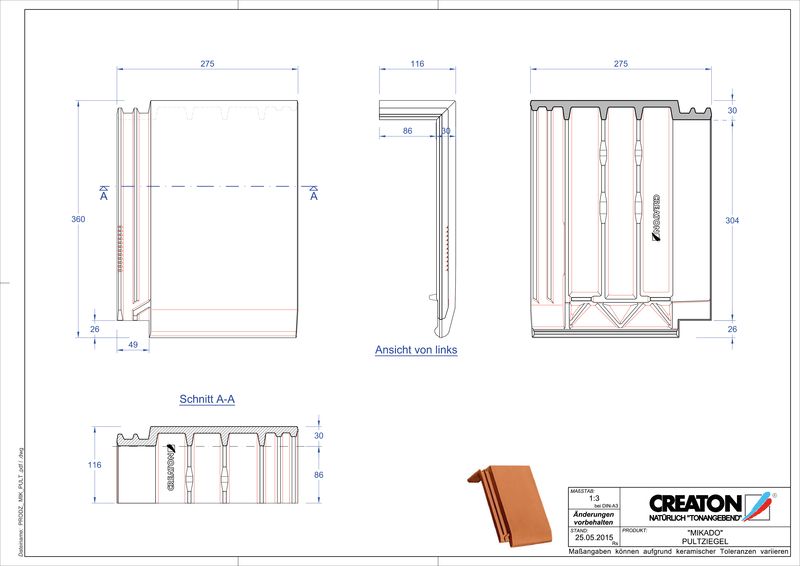

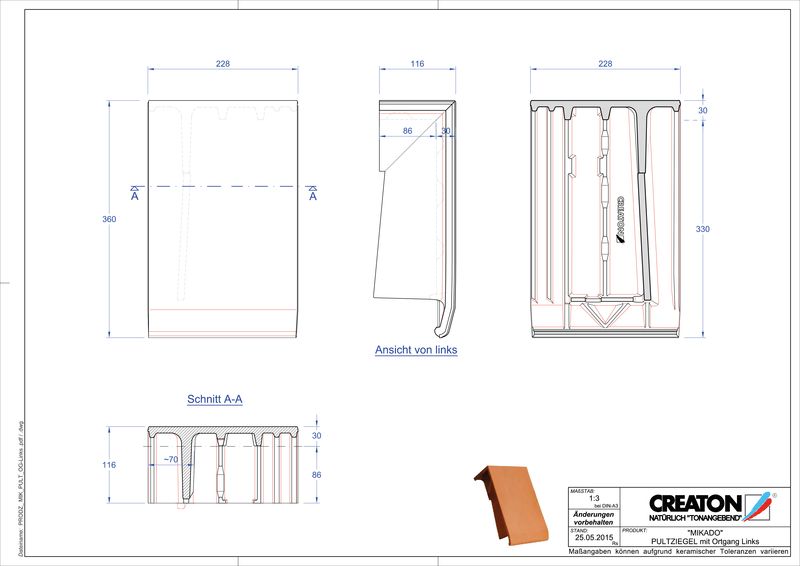

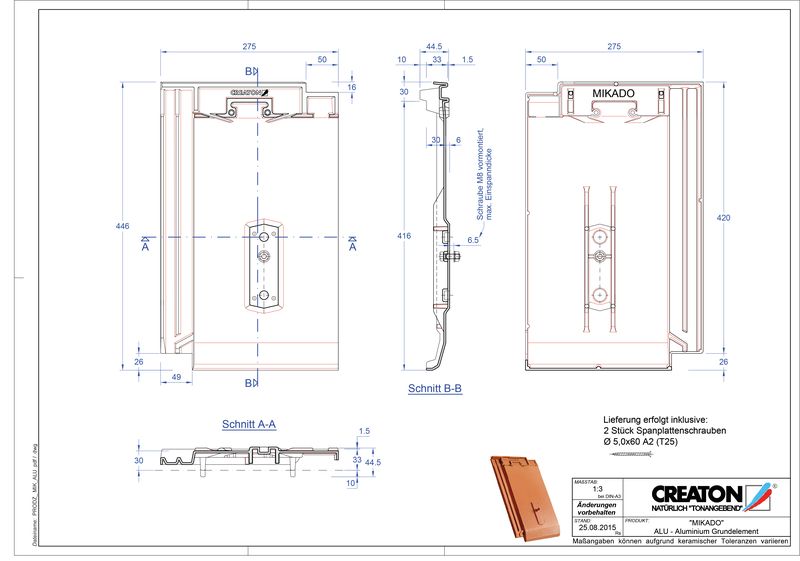

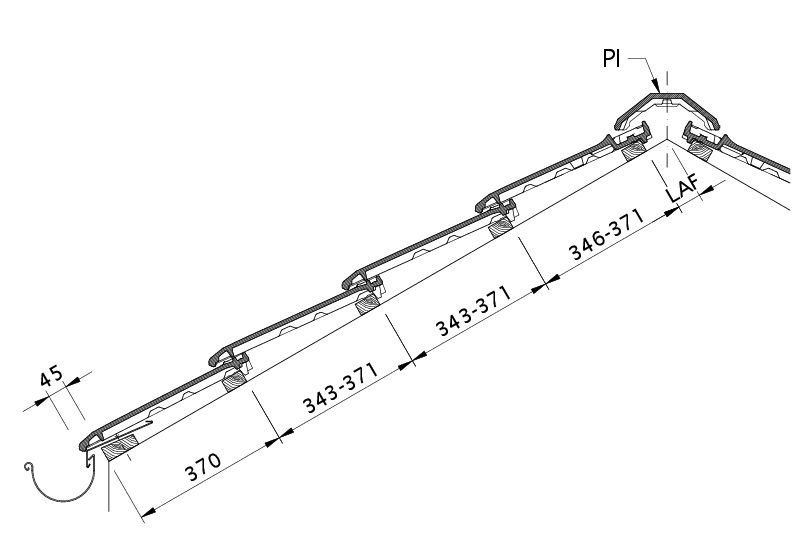

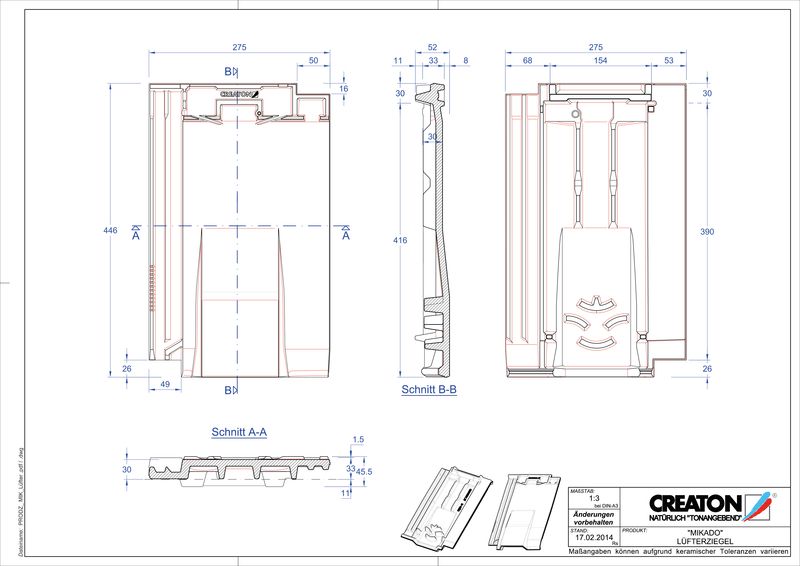

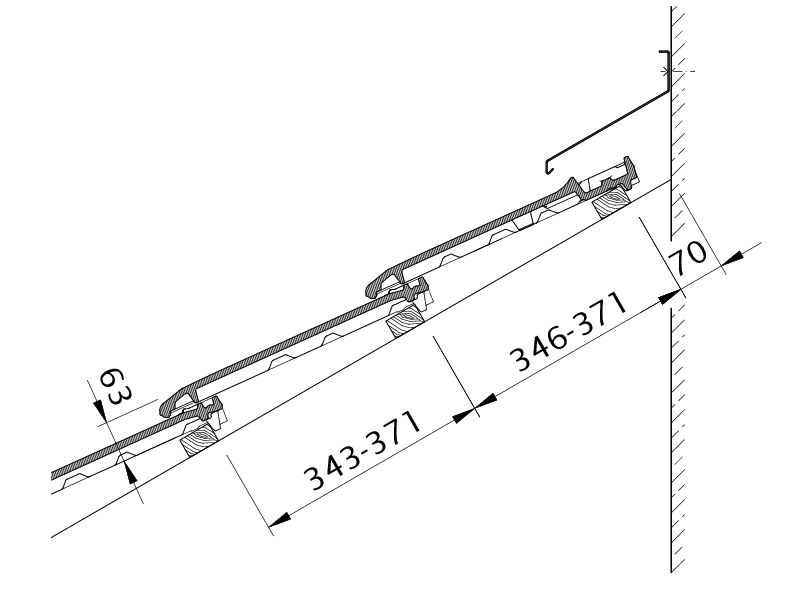

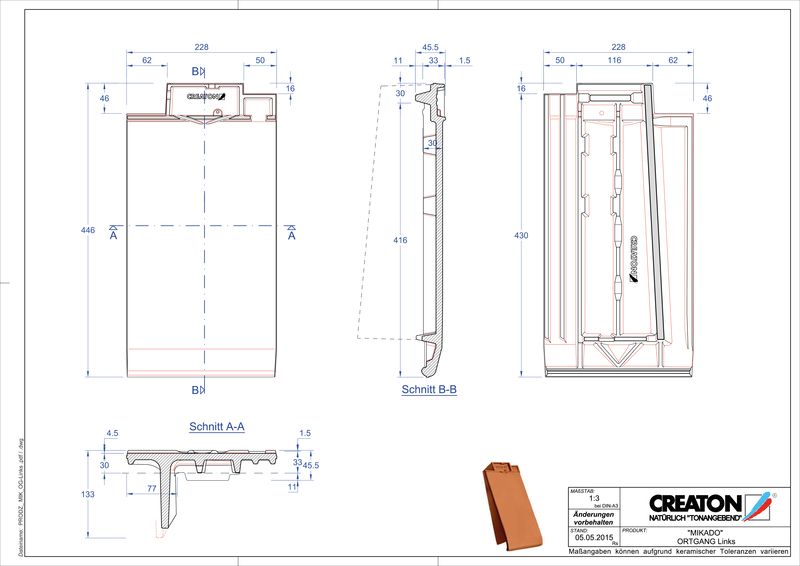

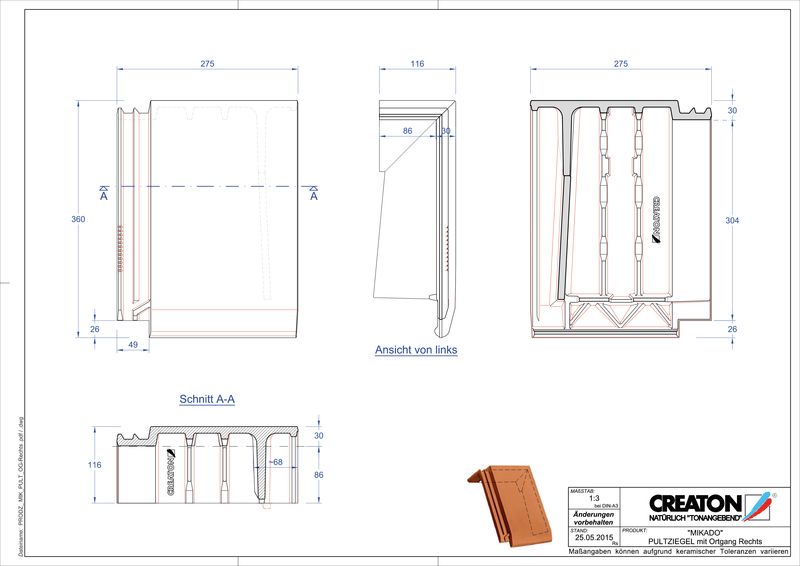

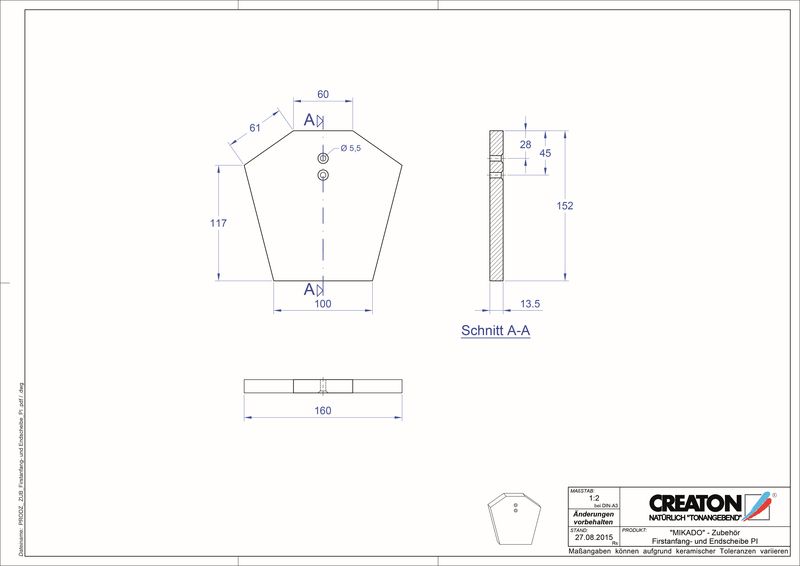

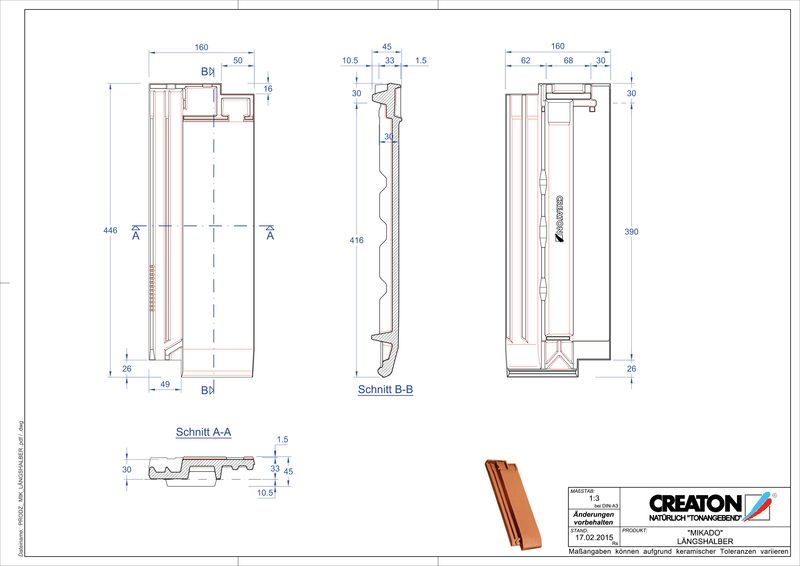

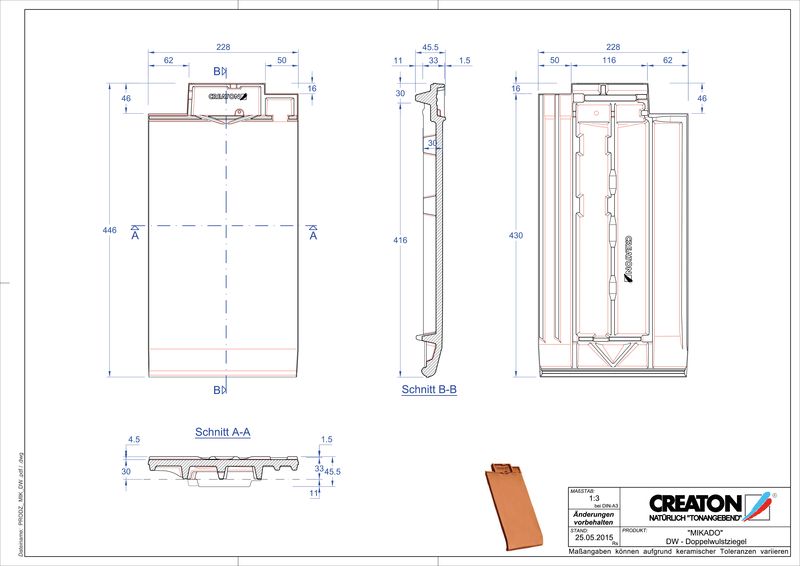

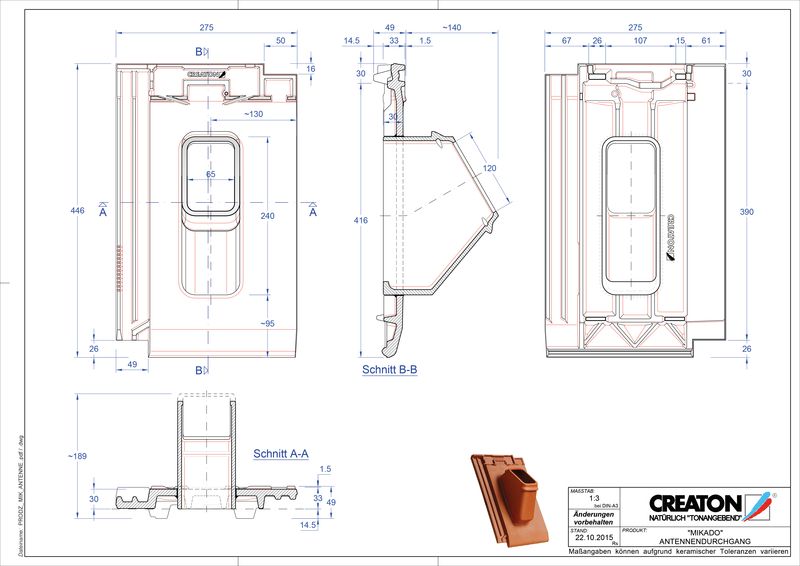

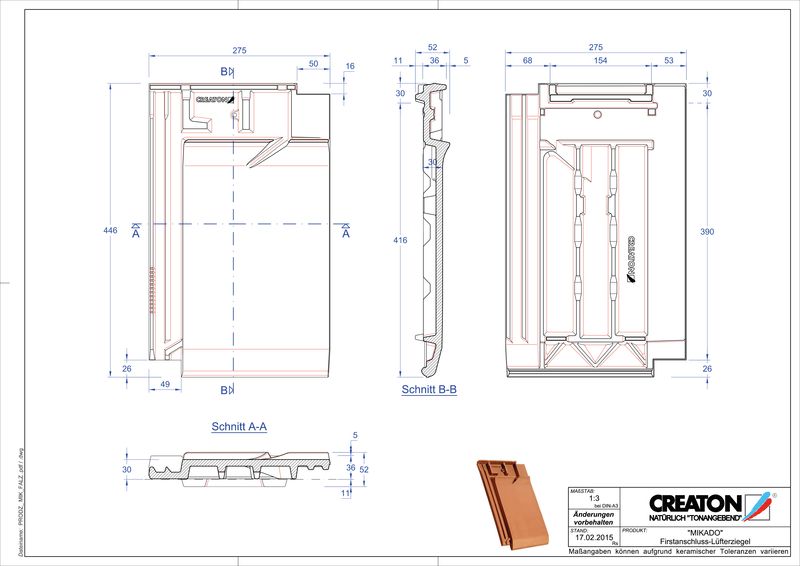

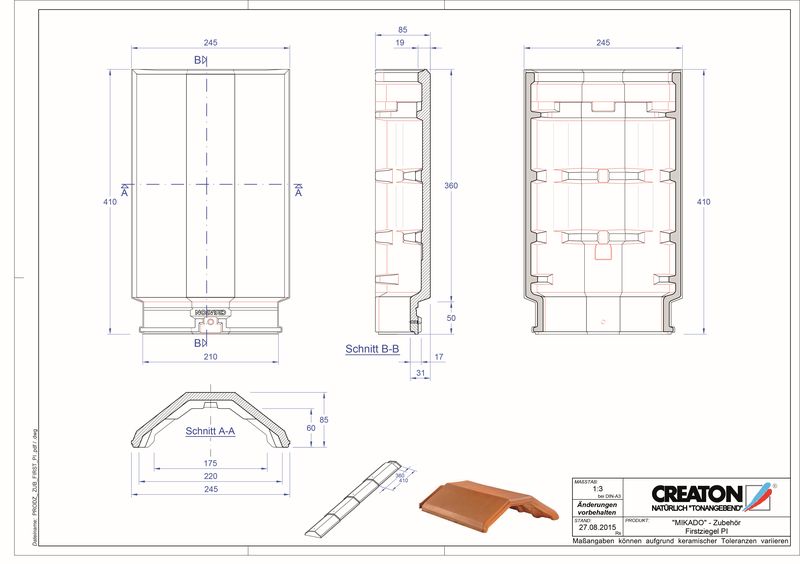

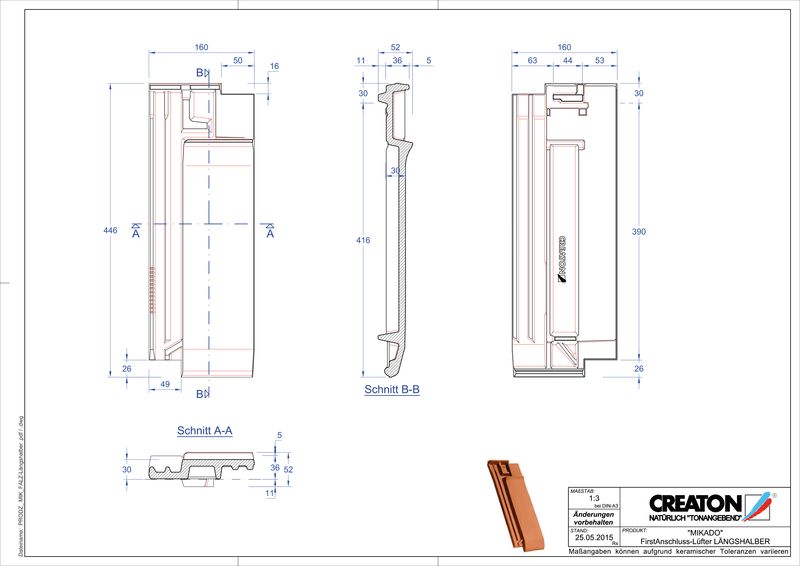

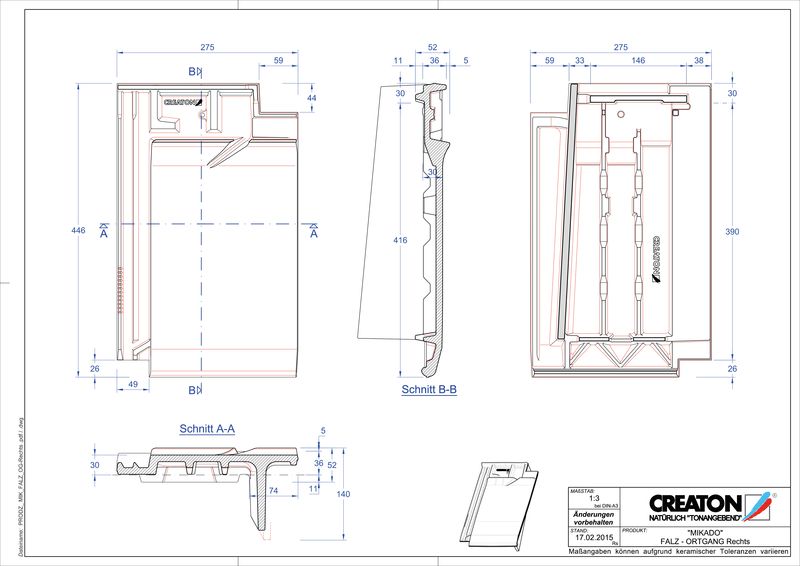

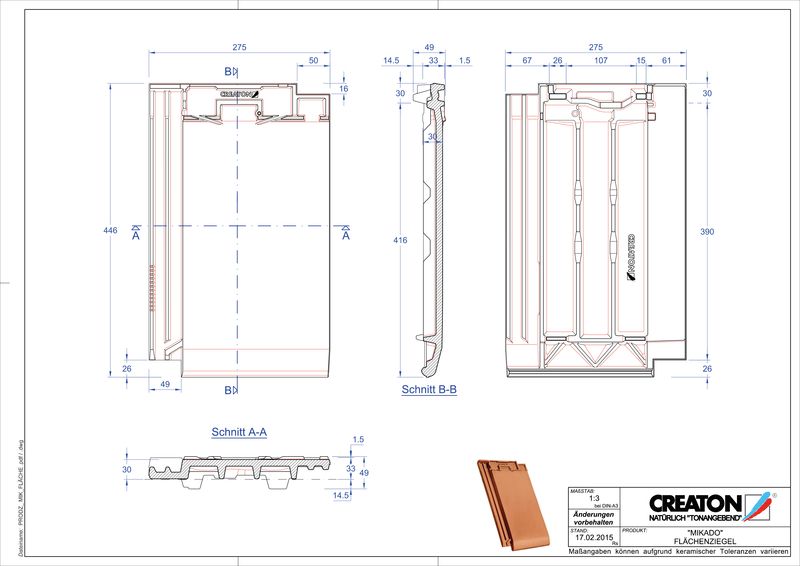

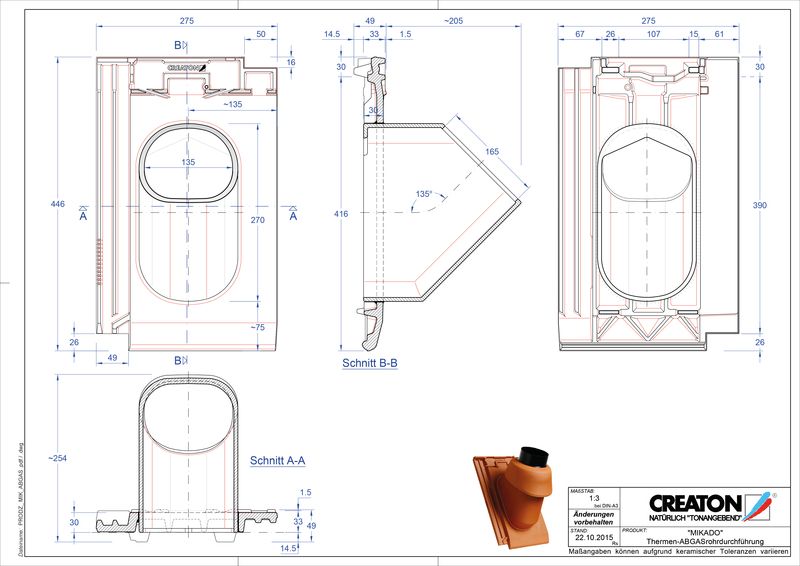

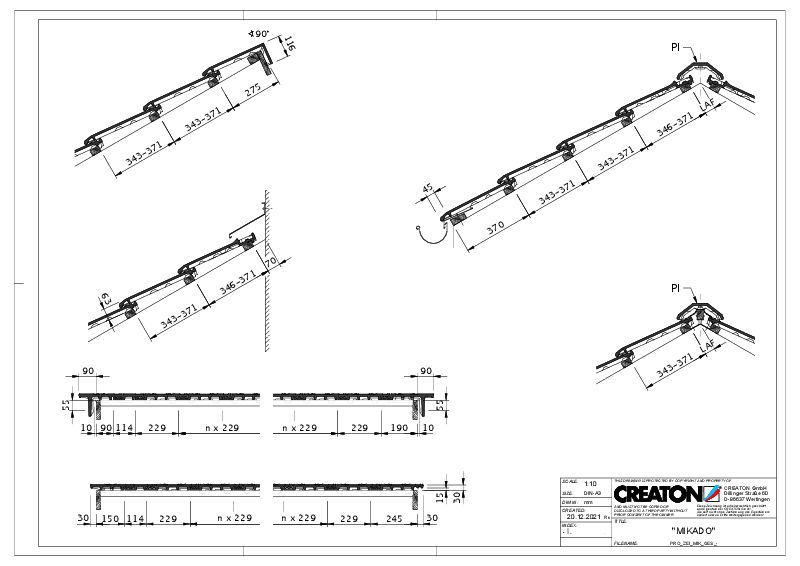

  • De technische tekening dient enkel als voorbeeld.

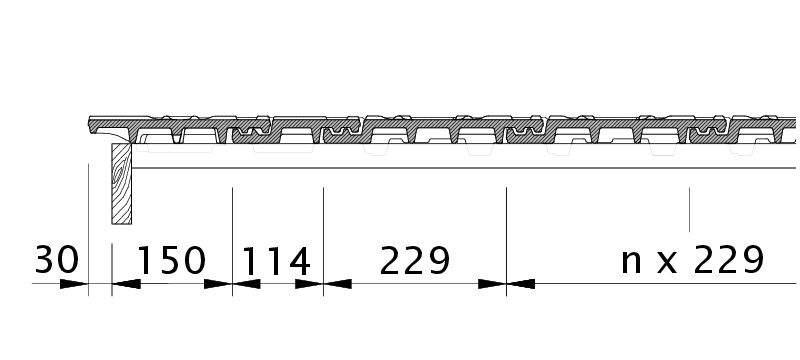

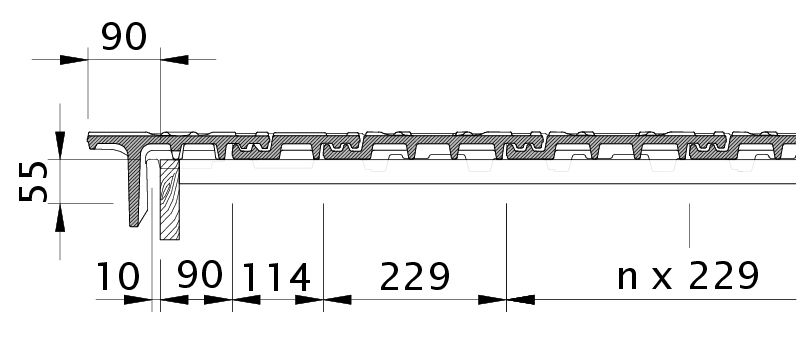

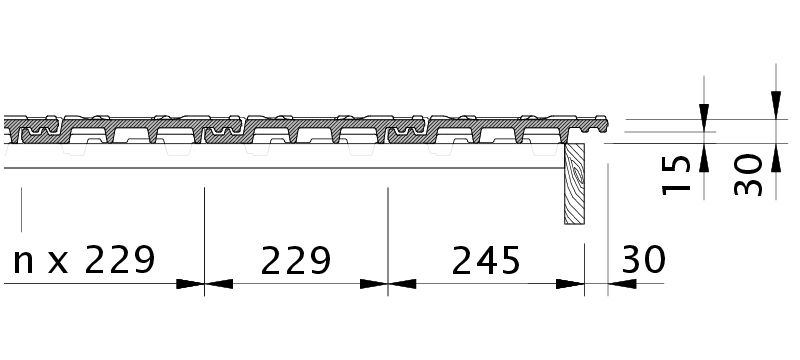

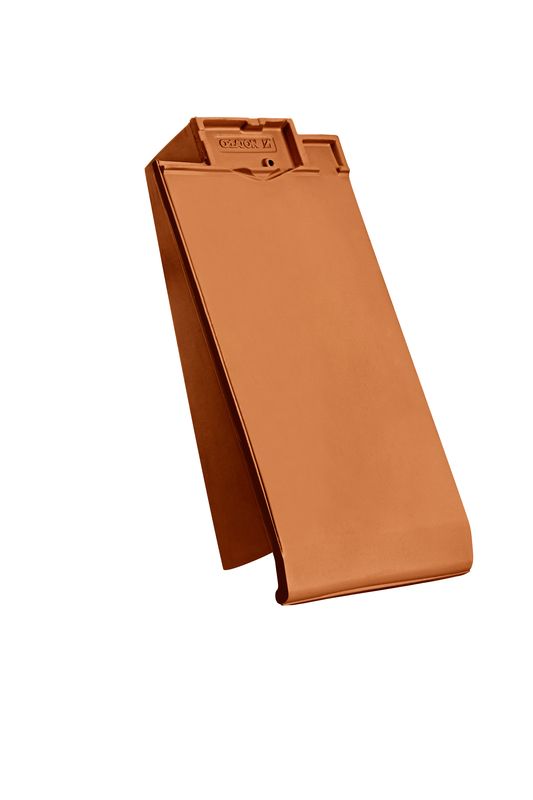

  • Volgens de regels van de Centrale Vereniging van de Duitse Dakdekkerij (ZVDH) voor gevelpannen, moet de afstand tussen de binnenrand van de gevelpan en de buitenrand van de gevelmuur of gevelbekleding minimaal 1 cm bedragen.
  • Voor de uitvoering van dakbedekkingswerkzaamheden zijn de huidige landelijke regels en normen van toepassing. Deze verschillen van land tot land (bijv.ZVDH-regels, Oostenrijkse normen) en moeten bij de uitvoering in acht worden genomen. Als fabrieksinformatie is CREATON-specifieke informatie over de uitvoering van het onderdak ook van toepassing en complementair hieraan. U vindt ze in onze Roof Planner of op www.creaton.de / www.creaton.at.
  • Please consider the sample letter for the standard CREATON roof pitches.

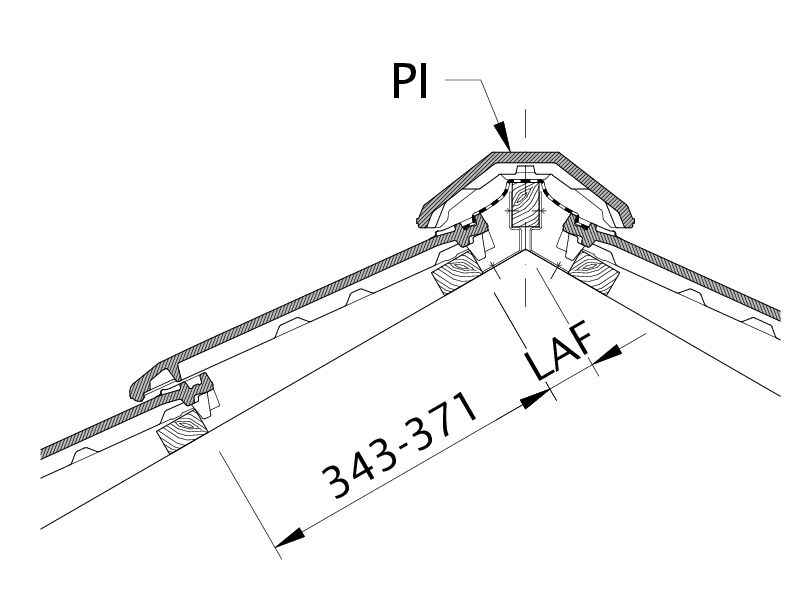

LAF-/FLA waarden

LAF/FLA waarden in mm voor 30x50 panlatten

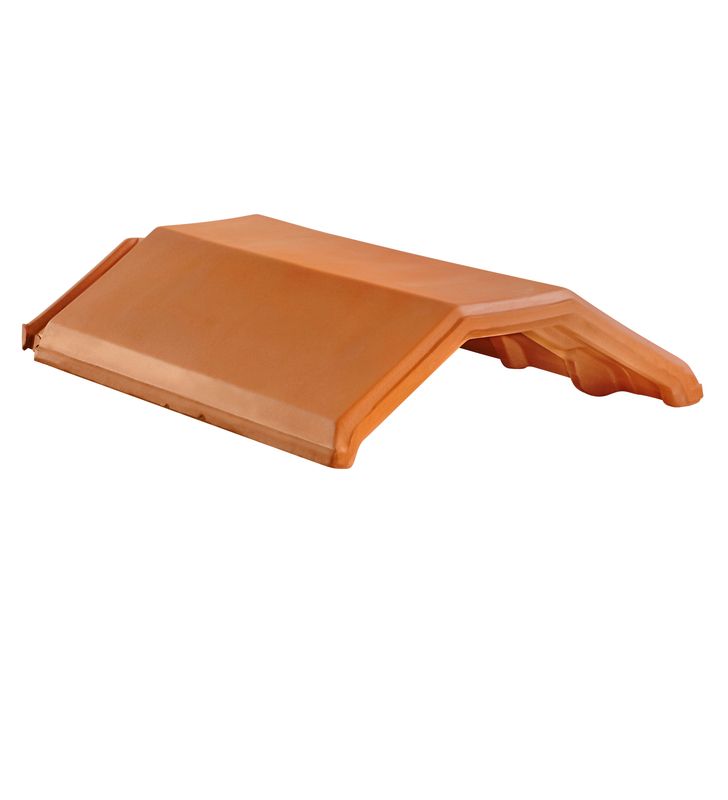

Vereiste nok/vorst (benadering)DN10°15°20°25°30°35°40°45°50°
PI 2.8 pcs/mLAF707065605550454030
PI 2.8 pcs/mFLA959080757060605055
LAF/FLA waarden in mm voor 40x60 panlatten
Vereiste nok/vorst (benadering)DN10°15°20°25°30°35°40°45°50°
PI 2.8 pcs/mLAF707065555045403015
PI 2.8 pcs/mFLA10510090858070706065
LAF/FLA waarden in mm voor 50x50 panlatten
Vereiste nok/vorst (benadering)DN10°15°20°25°30°35°40°45°50°
PI 2.8 pcs/mLAF65656050453530205
PI 2.8 pcs/mFLA115110100959085857585
