VISIO

Door en door gekleurd

  • Het sinterbrandproces bij een temperatuur van meer dan 1.100 °C, de CREATON-HOCHBRANDFAKTOR, zorgt voor een gelijkmatig, fijn mat glanzend oppervlak. De dakpan wordt stabieler, homogener en heeft een hogere dichtheid
  • De geavanceerde plateringstechnologie zorgt voor een optimale waterstroom en biedt een hoge bescherming tegen regen. Banen aan de achterkant zorgen voor een goede afvoer van condenswater
  • Homogene behuizing met continue kleurenpracht dankzij de beste KERALIS-grondstoffen en een zorgvuldige verwerking. Bij snijkanten of beschadigingen is geen nabewerking meer nodig
  • Uitgebreid assortiment accessoires o.a. met halve nokpannen, die het leggen van het verband direct onder de nok mogelijk maken

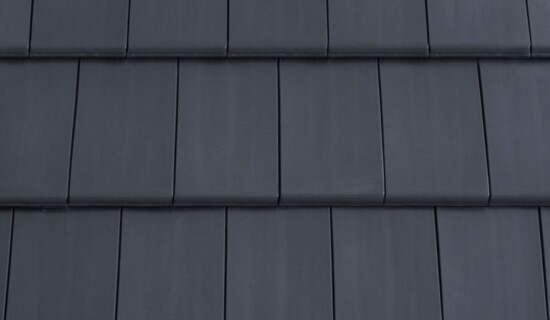

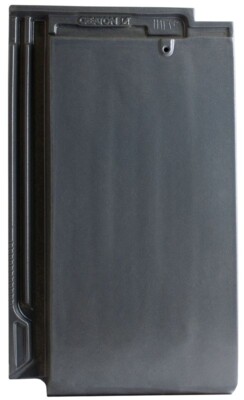

NUANCE Leikleur engobe
NUANCE Leikleur engobe
NUANCE Matzwart engobe
NUANCE Matzwart engobe

Technische data

Size (appr.)265 x 450 mm
Minimale werkende breedte (bij benadering)220 mm
Werkende breedte bij benadering221 mm
Maximale werkende breedte (bij benadering)222 mm

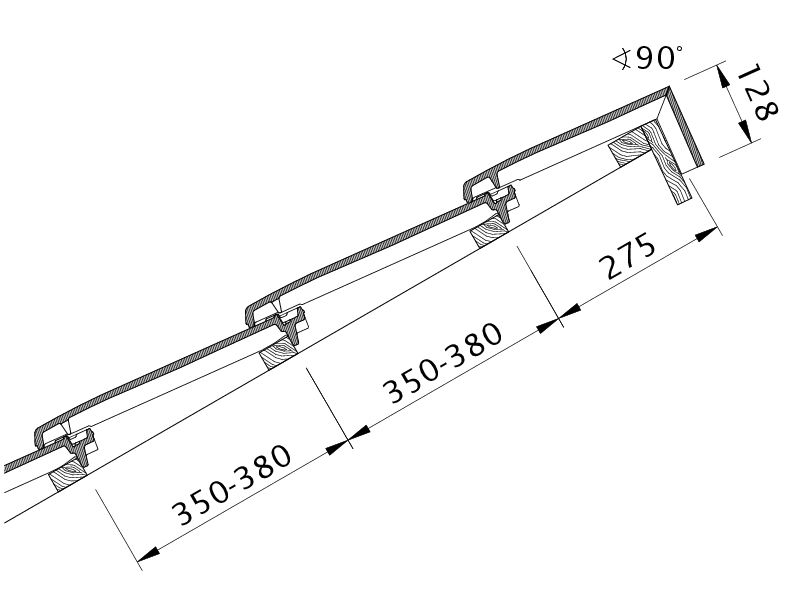

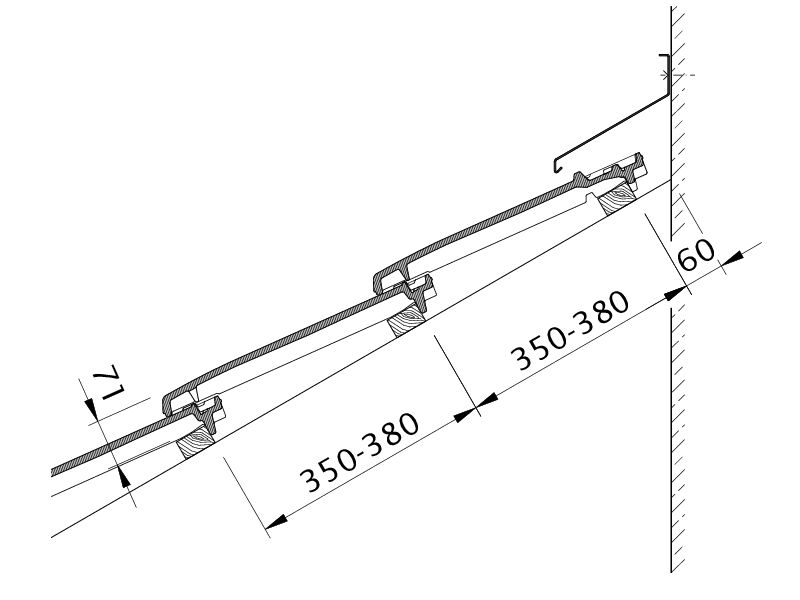

Min. gauge (approx.)350 mm
Covering length on av. approx.365 mm
Max. gauge (approx.)380 mm
Minimum aantal benodigde pannen (bij benadering)11.8 pcs/m²
Gemiddelde aantal benodigde pannen (bij benadering)12.4 pcs/m²
Brickware max. approx.13.0 pcs/m²
Gewicht per eenheid (bij benadering)3.5 kg/piece
Gewicht per m² (bij benadering)43.4 kg/m²
Gewicht per bundel (bij benadering)865 kg
Pcs per mini-pack5 piece
Pcs per pallet240 piece

Toepassingen

Aanvullende maatregelen volgens de specificaties van de CREATON-fabrikant
18 °Standard roof pitch CREATON DE in combination with additional measures according to manufacturer's specificationsStandard roof pitch CREATON DE in combination with additional measures according to manufacturer's specifications
≥ 18 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 16 °Installation of a trussing sheet/glued sub-roof without nail seals, possible CREATON products: DUO longlife ND extra
≥ 16 °Installation of a trussing sheet/glued sub-roof with nail seals, possible CREATON products: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 14 °Installation as a rainproof sub-roof, possible CREATON products: DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥ 10 °Installation as a watertight sub-roof, possible CREATON products: QUATTRO longlife extra
- Installation as a watertight sub-roof welded in a 7° special solution, please observe separate installation guidelines, possible CREATON products: QUATTRO longlife extra

Technical informations

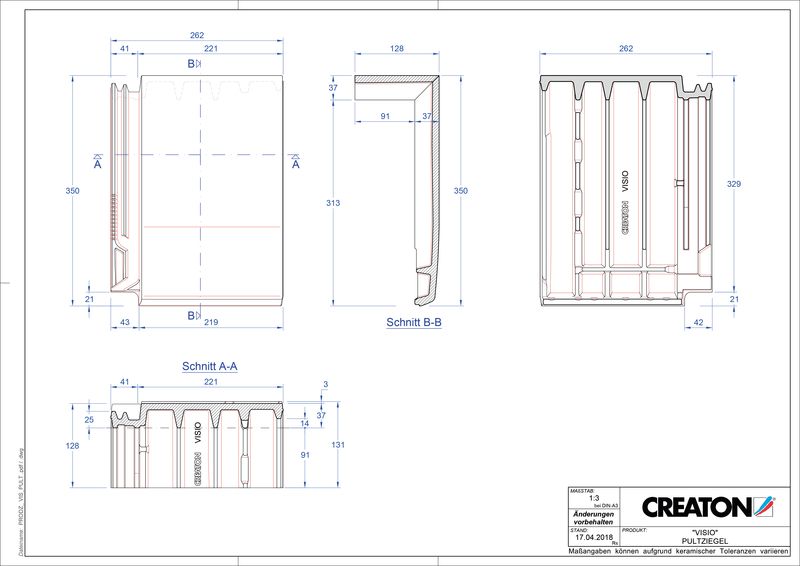

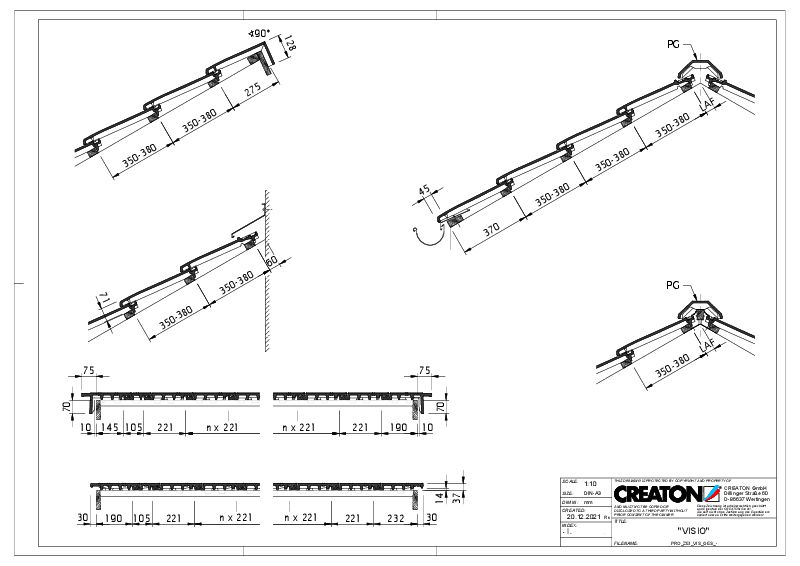

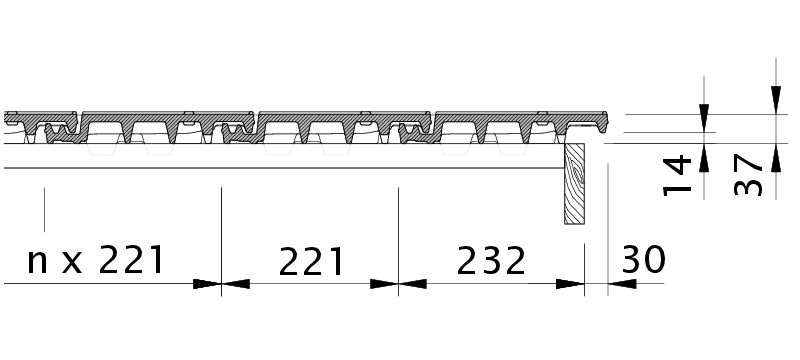

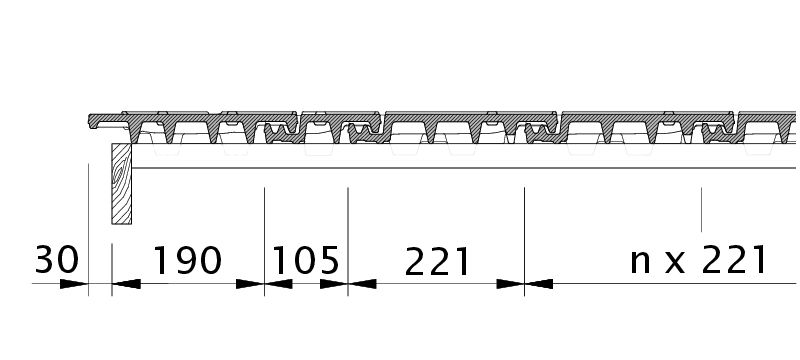

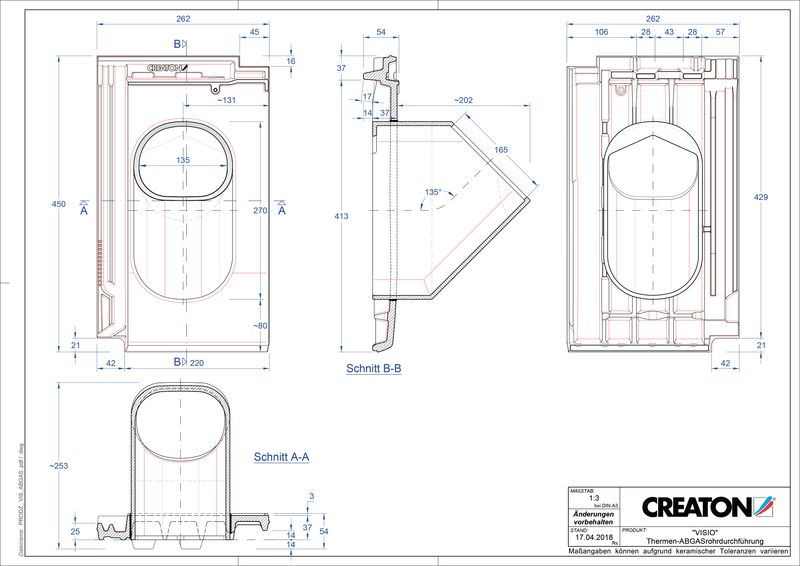

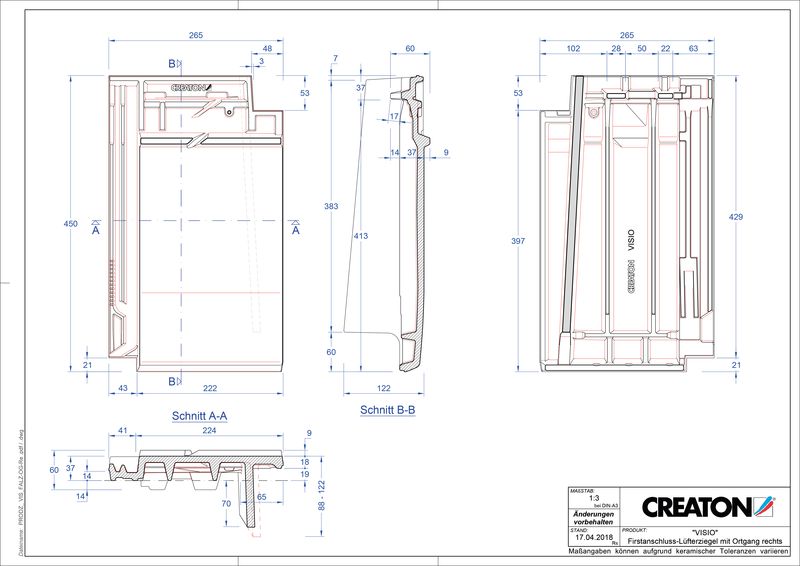

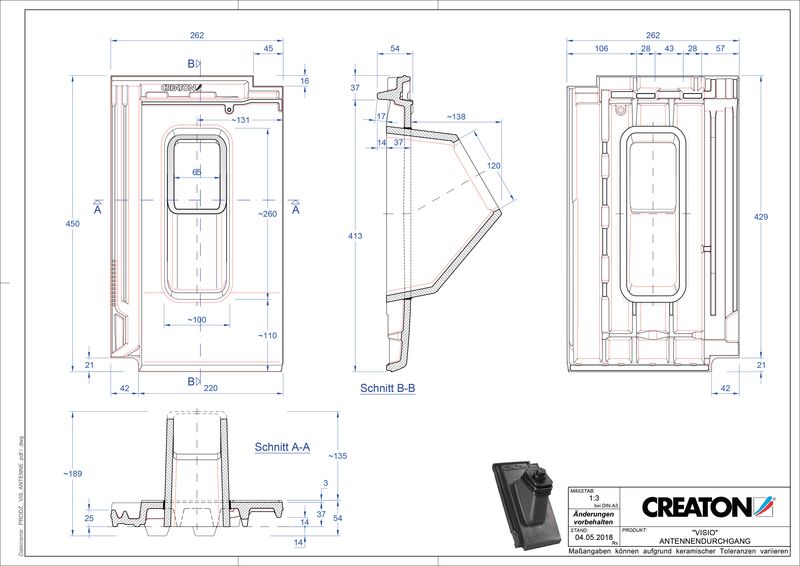

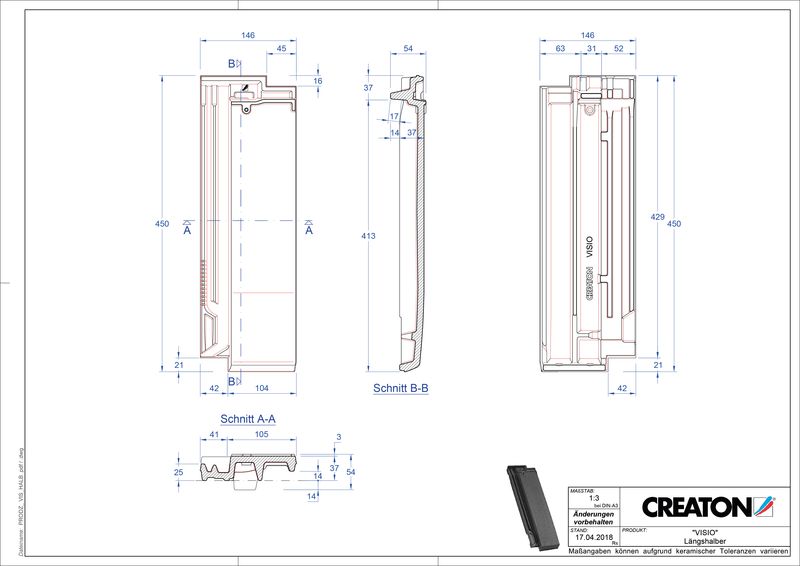

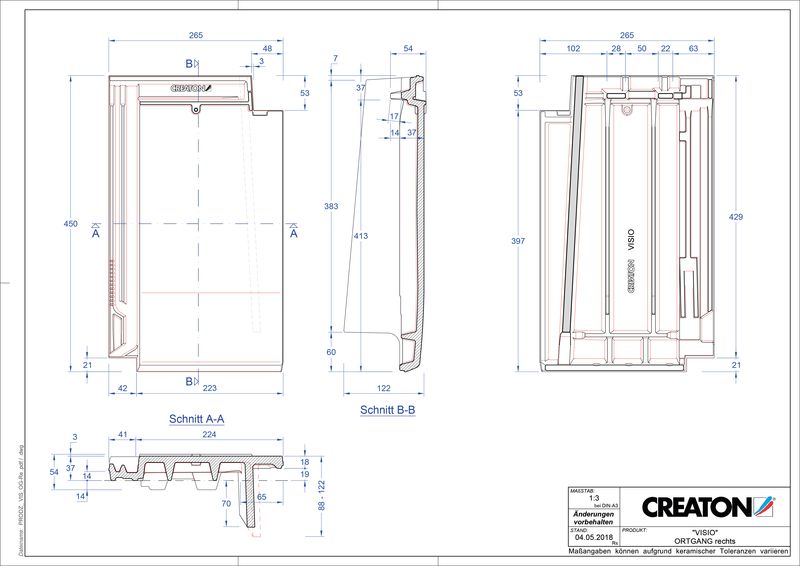

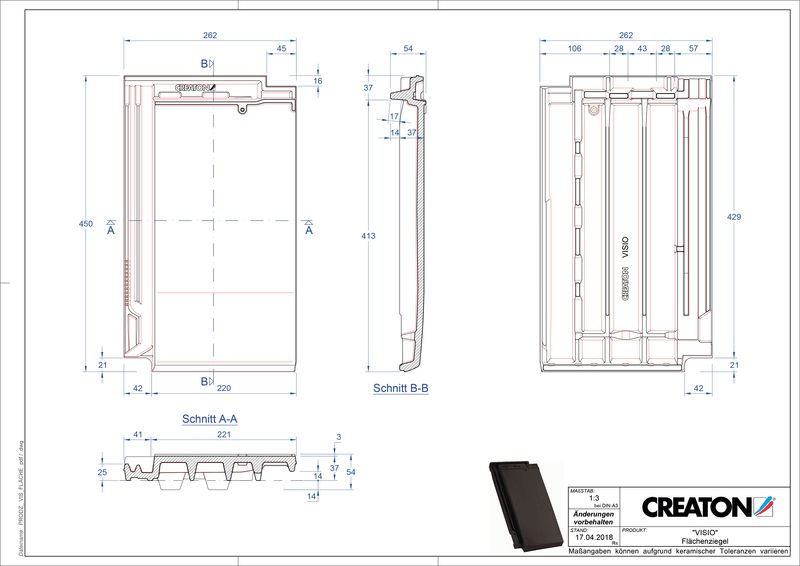

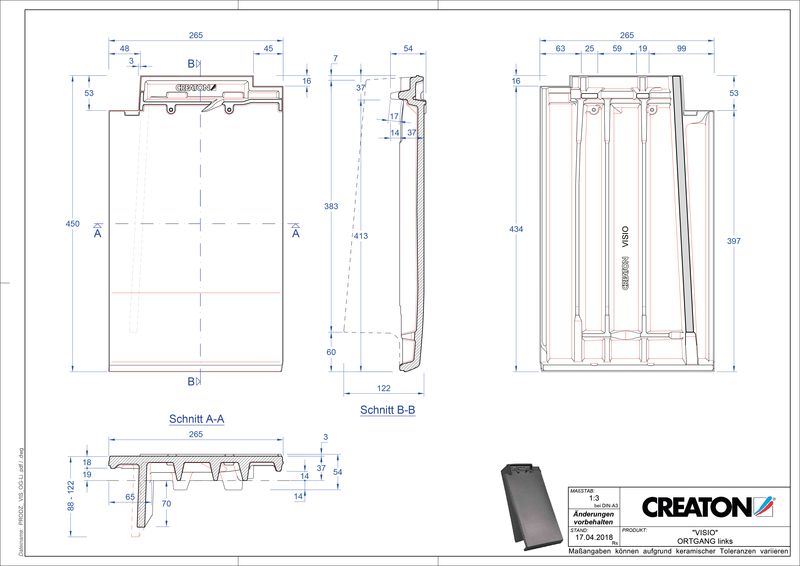

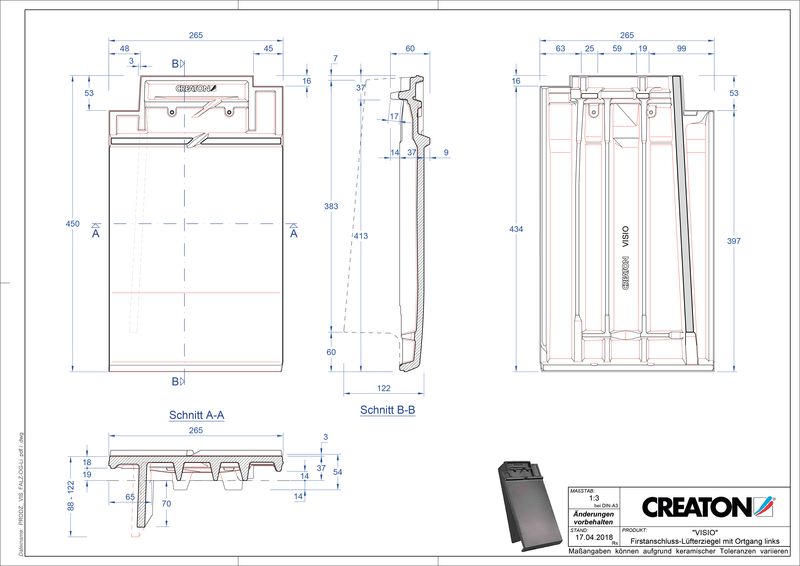

  • De technische tekening dient enkel als voorbeeld.

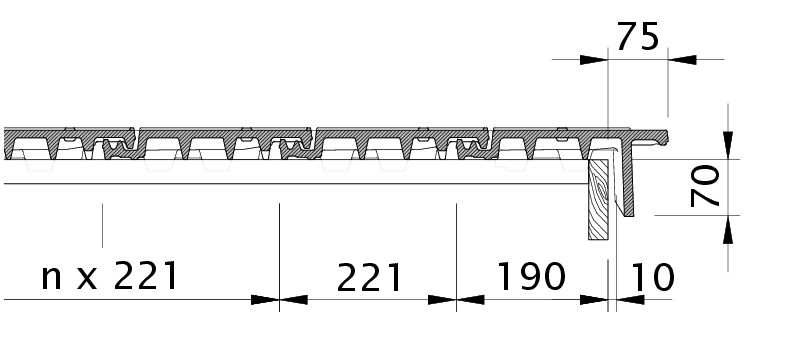

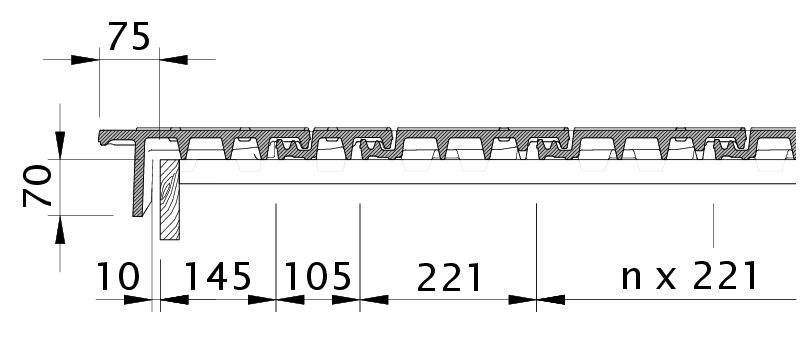

  • Volgens de regels van de Centrale Vereniging van de Duitse Dakdekkerij (ZVDH) voor gevelpannen, moet de afstand tussen de binnenrand van de gevelpan en de buitenrand van de gevelmuur of gevelbekleding minimaal 1 cm bedragen.
  • Voor de uitvoering van dakbedekkingswerkzaamheden zijn de huidige landelijke regels en normen van toepassing. Deze verschillen van land tot land (bijv.ZVDH-regels, Oostenrijkse normen) en moeten bij de uitvoering in acht worden genomen. Als fabrieksinformatie is CREATON-specifieke informatie over de uitvoering van het onderdak ook van toepassing en complementair hieraan. U vindt ze in onze Roof Planner of op www.creaton.de / www.creaton.at.
  • Please consider the sample letter for the standard CREATON roof pitches.

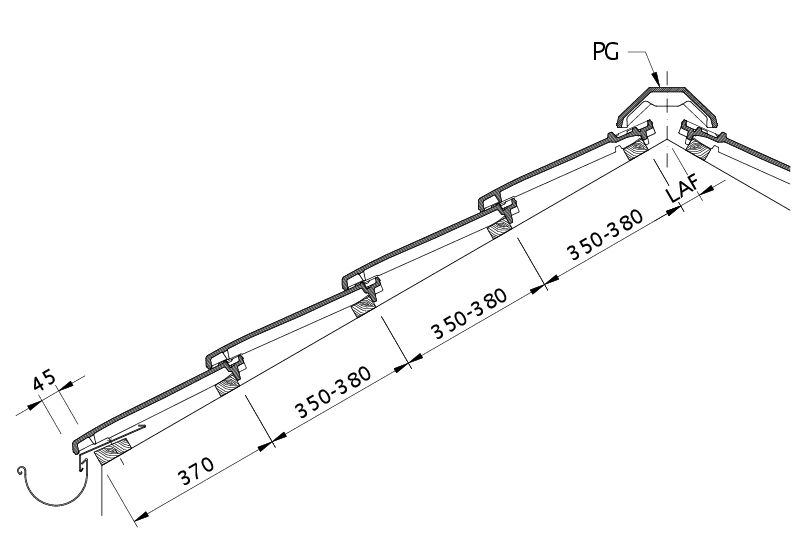

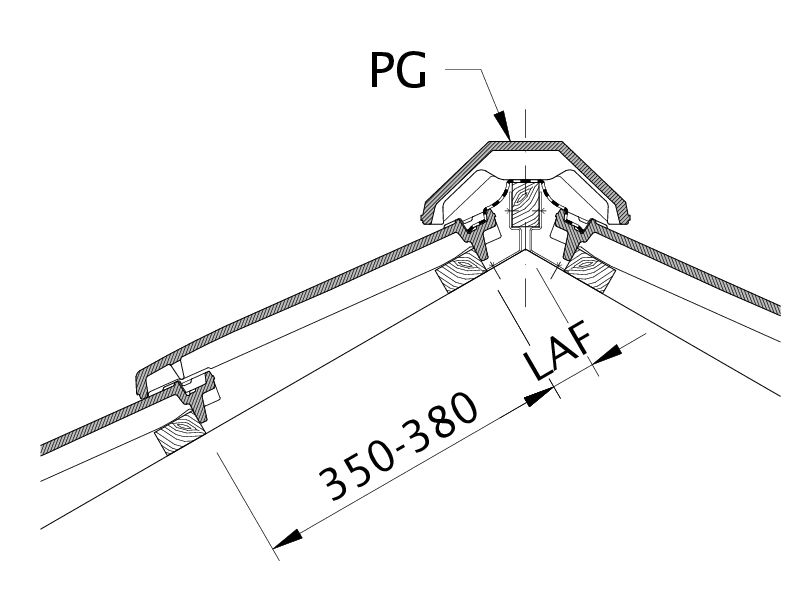

LAF-/FLA waarden

LAF/FLA waarden in mm voor 30x50 panlatten
DN10°15°20°25°30°35°40°45°50°55°60°
LAF6560605550454040302020
FLA10095858070656055504040
LAF/FLA waarden in mm voor 40x60 panlatten
DN10°15°20°25°30°35°40°45°50°55°60°
LAF65606050454035301555
FLA110105959080757065605050
LAF/FLA waarden in mm voor 50x50 panlatten
DN10°15°20°25°30°35°40°45°50°
LAF60555545403025205
FLA1201151051009090858075

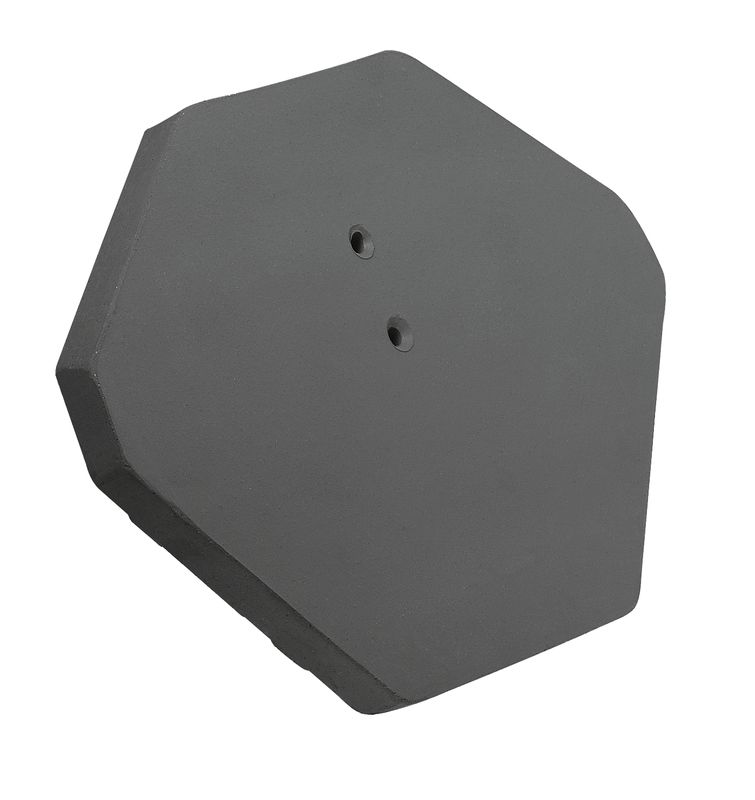

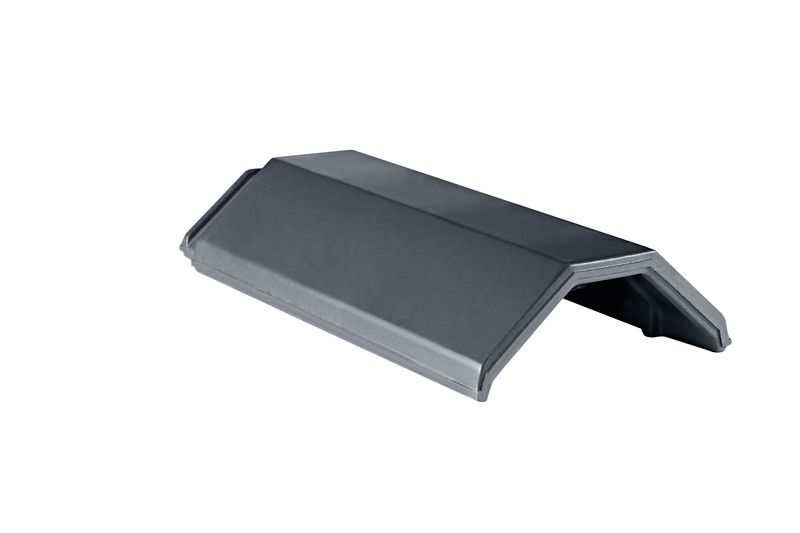

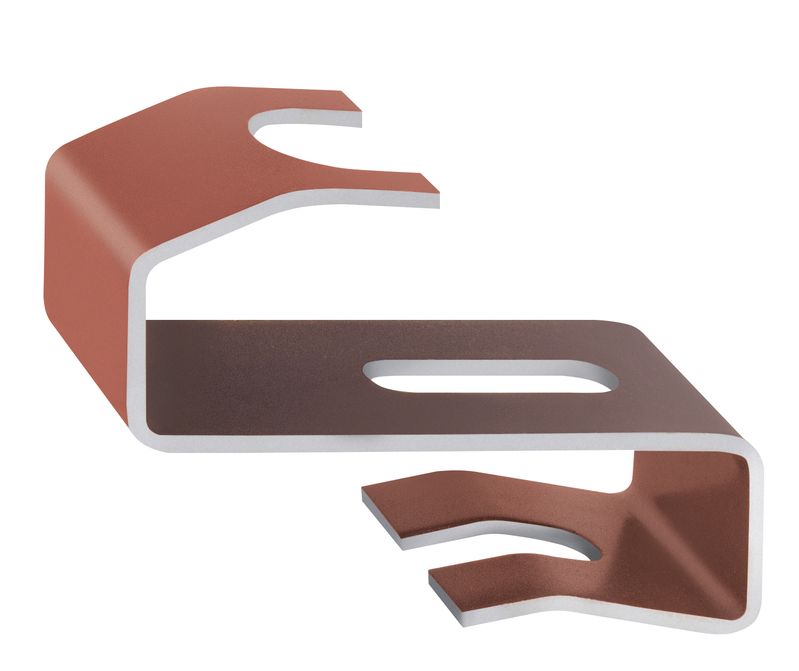

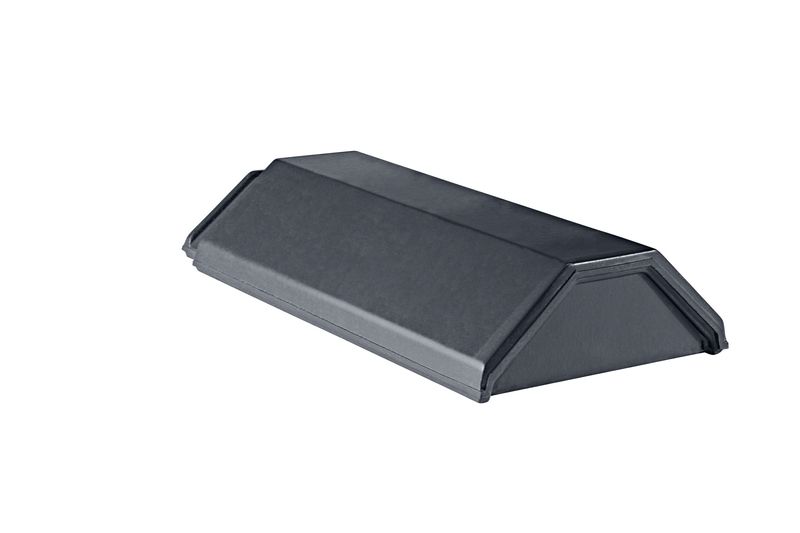

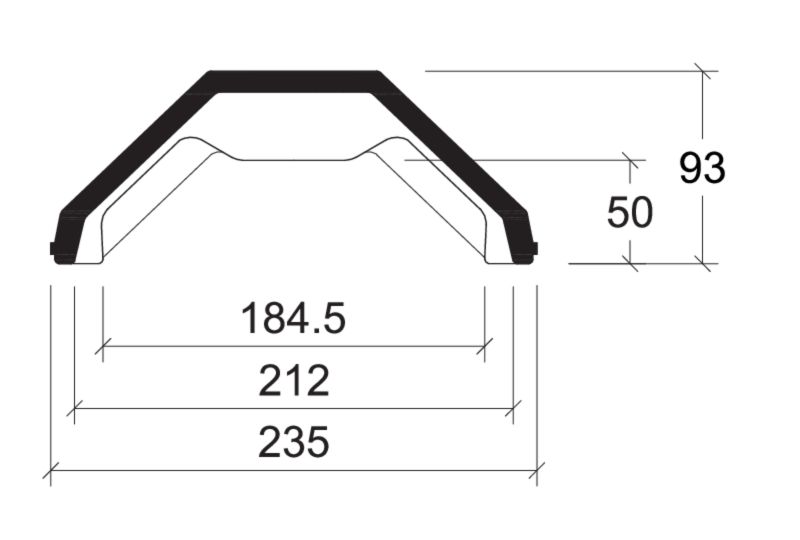

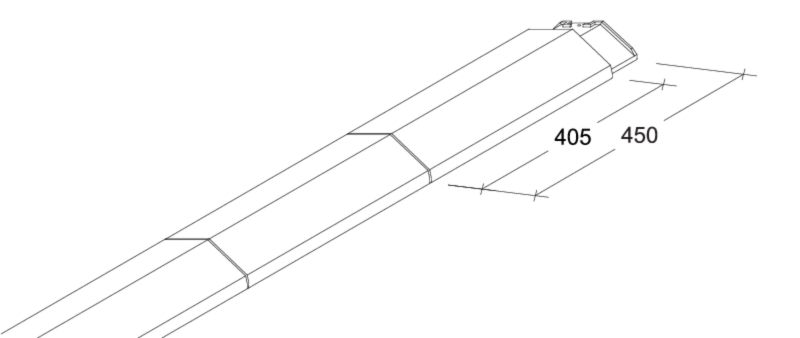

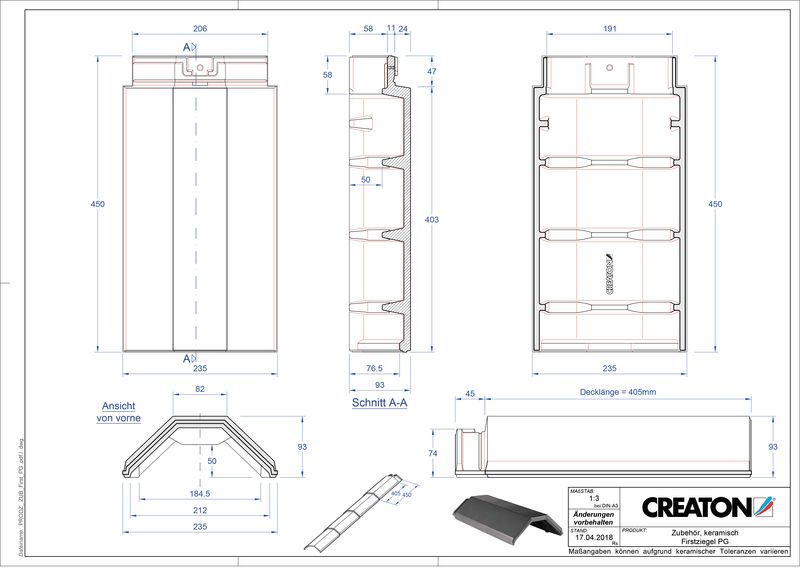

Ridge and hip tile product range
