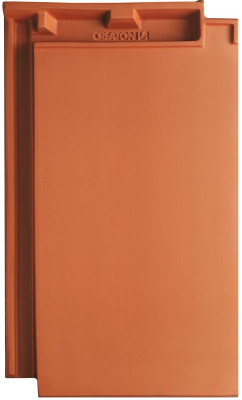

DOMINO

VOOR MINIMALISME

Strak gelijnd en gereduceerd tot het essentiële, dat is de DOMINO dakpan. DOMINO is de enige keramische dakpan op de Benelux-markt met een volledig vlak profiel in lengte- én dwarsrichting, zonder insnijdingen of krommingen. De favoriete keuze van de architect!

VOORDELEN

  • Stijl: modern en strak
  • Volledig vlakke dakpan in lengte- en dwarsrichting
  • De favoriete vlakke dakpan van de architect
  • Strakke afwerking mogelijk met een Alu-hoekkeperprofiel
  • Ook beschikbaar in Finesse glansafwerking

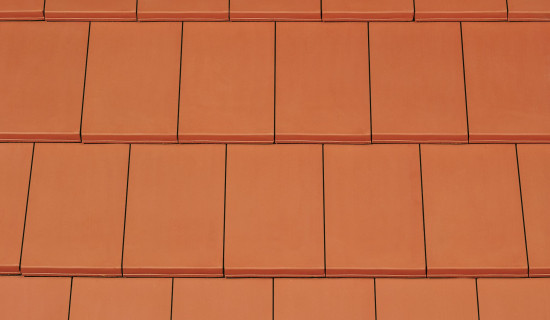

natuurrood
natuurrood
NUANCE Koperrood engobe
NUANCE Koperrood engobe
NUANCE Grijs engobe
NUANCE Grijs engobe
NUANCE Leikleur engobe
NUANCE Leikleur engobe
NUANCE Matzwart engobe
NUANCE Matzwart engobe
FINESSE slate glazed
FINESSE slate glazed
FINESSE black glazed
FINESSE black glazed

Technische data

Afmetingen (l x b - mm)436 x 257
Gewicht per dakpan 4,2
Minimum dakhelling (x°) *16°
Dekbreedte (mm)224 - 226
Latafstand (mm)343 - 354
Aantal pannen/m² (stuks)12,4 - 13,1
Gewicht/m² (kg)52 -55
Profielhoogte (mm)40

* Met CREATON onderdak. Plaatsing in verband voor vlakke dakpannen.

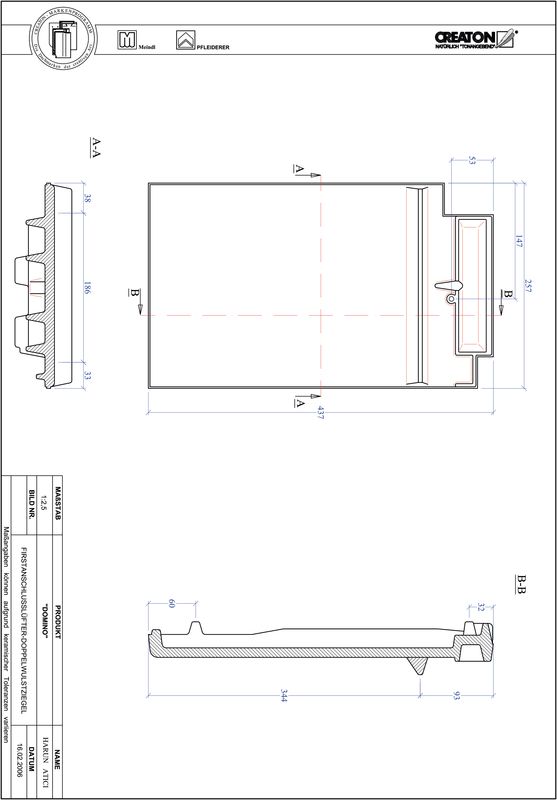

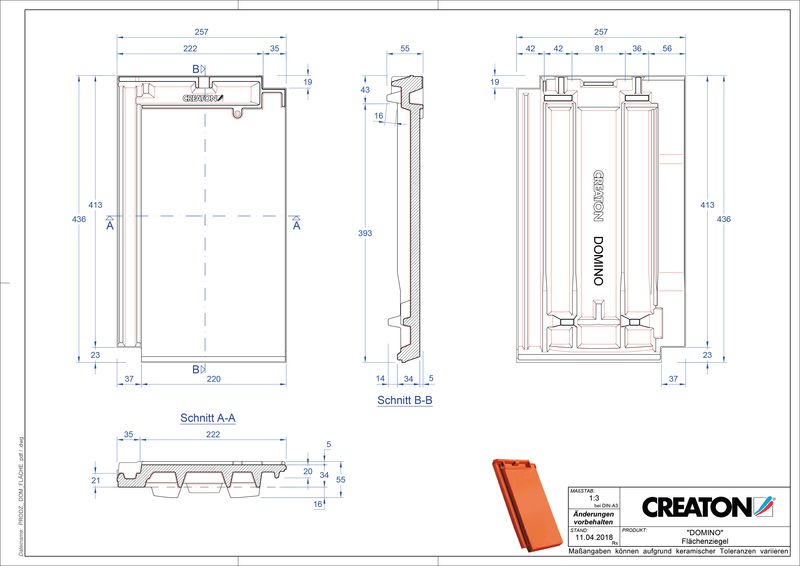

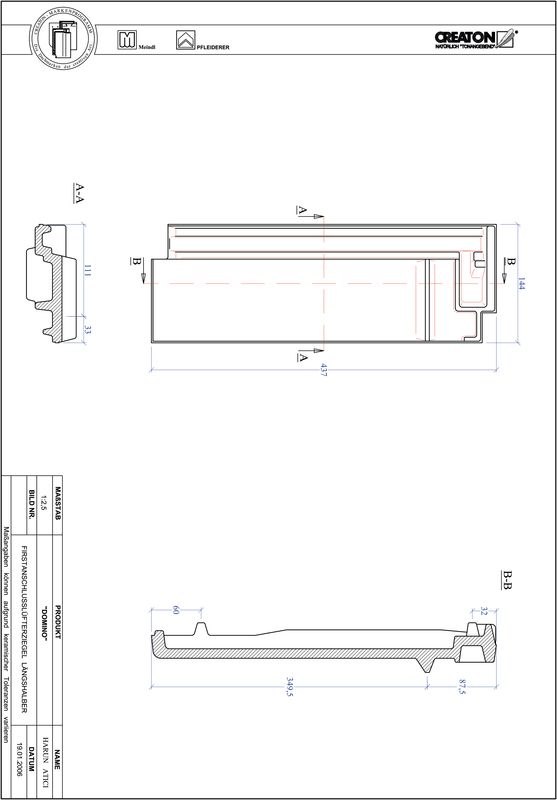

Technische tekeningen

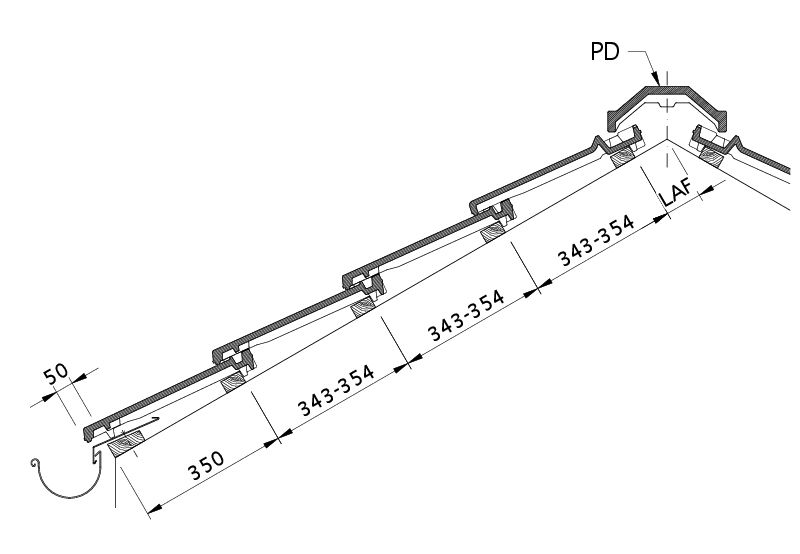

Technische tekening DOMINO DQF DQF
Technische tekening DOMINO DQF DQF

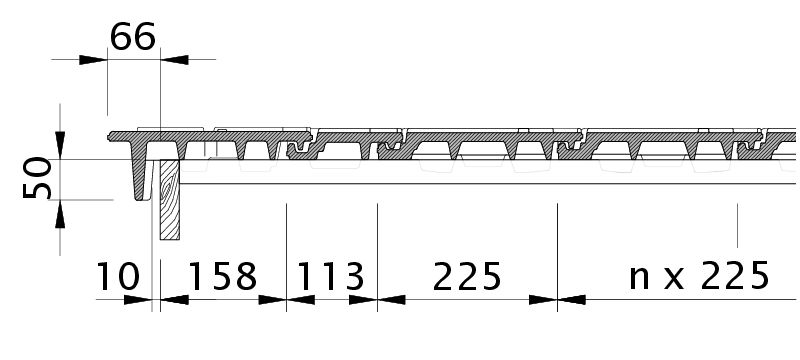

Technische tekening DOMINO OBL OBL
Technische tekening DOMINO OBL OBL

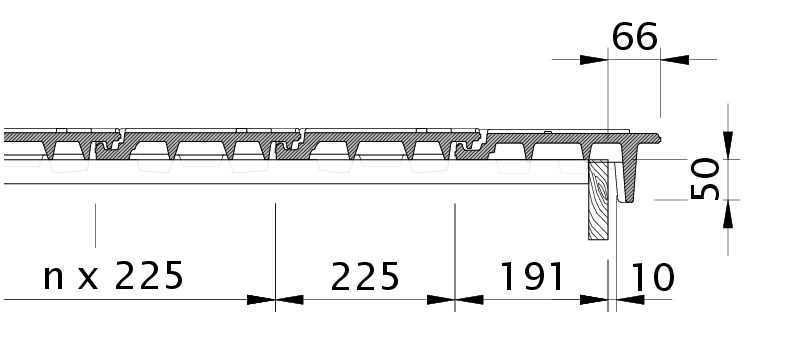

Technische tekening DOMINO OBR OBR
Technische tekening DOMINO OBR OBR

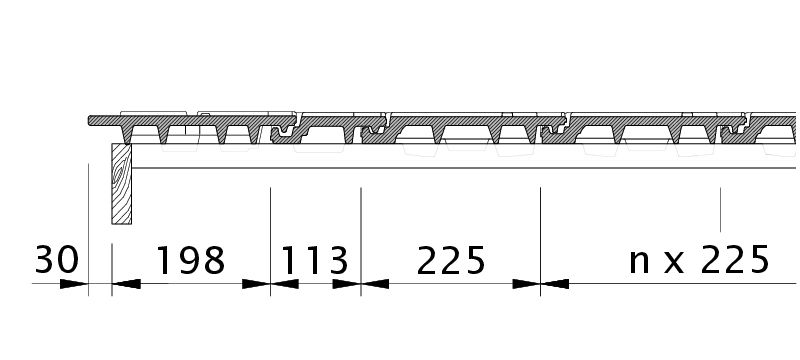

Technische tekening DOMINO ODL ODL
Technische tekening DOMINO ODL ODL

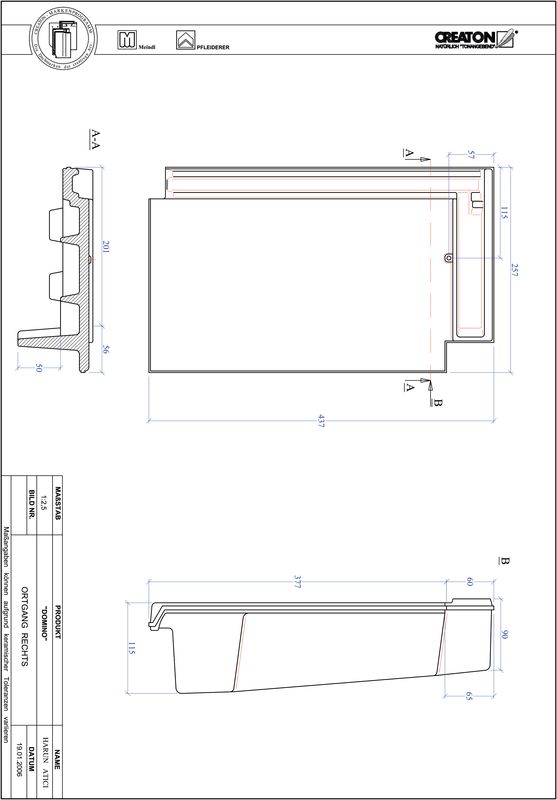

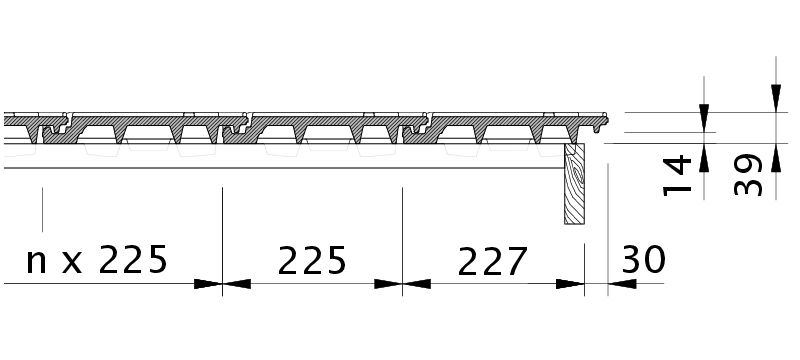

Drawing DOMINO verge right with verge sheet metal and field tile OFR
Drawing DOMINO verge right with verge sheet metal and field tile OFR

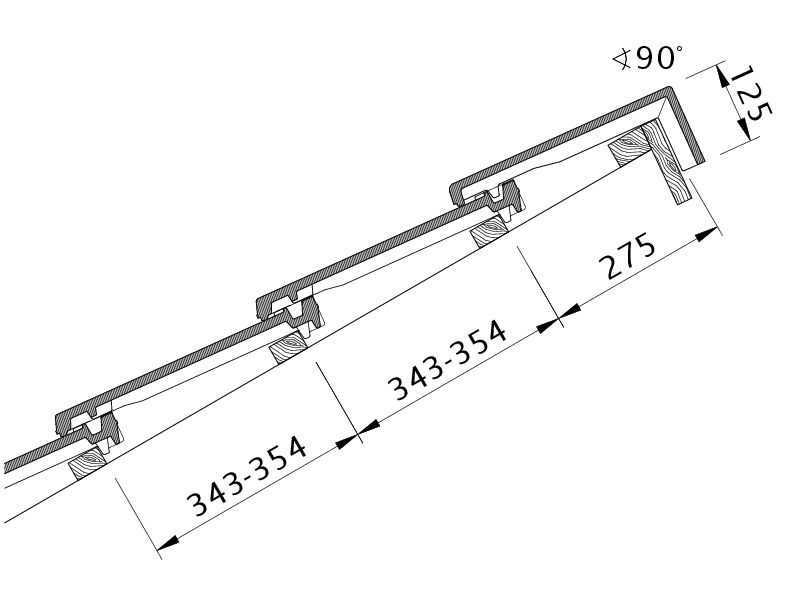

Technische tekening DOMINO PDA PDA
Technische tekening DOMINO PDA PDA

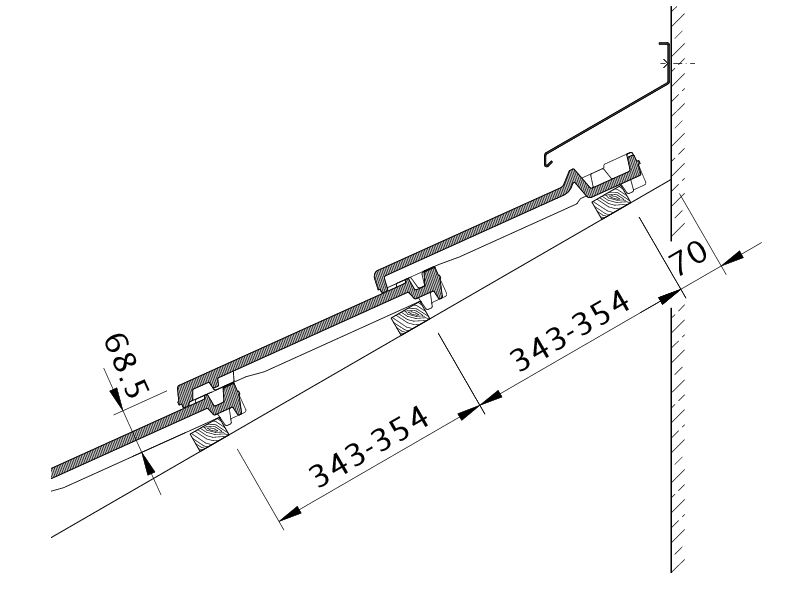

Technische tekening DOMINO WMF WMF
Technische tekening DOMINO WMF WMF

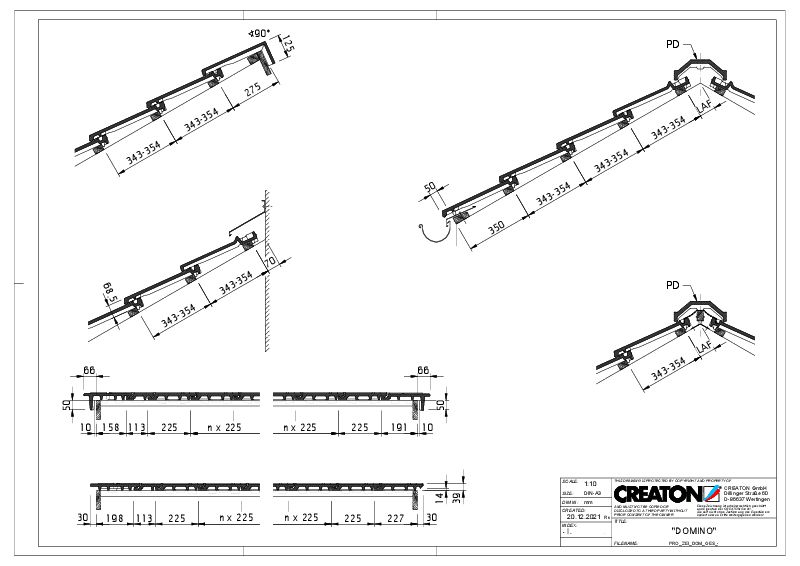

Drawing DOMINO general view GES
Drawing DOMINO general view GES

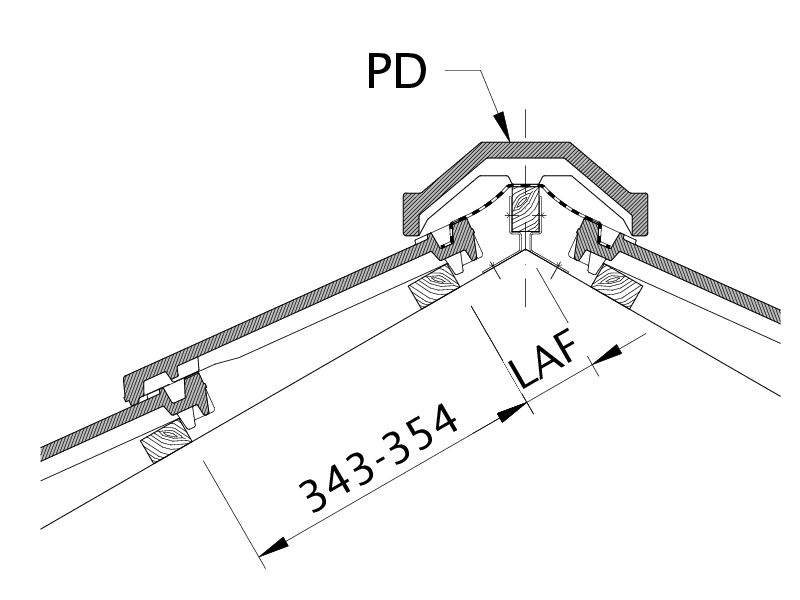

Technische tekening DOMINO LAF LAF
Technische tekening DOMINO LAF LAF

LAF-/FLA waarden

Bepalen afstand bovenste panlat tot vorst-/nokas
Bepalen hoogte vorst-/noklat boven vorst-/nokas

DAKHELLING

AFSTAND L IN MM
VOOR VORST/NOK PD

VORST- OF NOKLAT
HOOGTE H IN MM
VOOR VORST/NOK PD

16°80105
20°8095
25°8085
30°8075
35°8065
40°8055
45°8045
50°8030
55°8025

Accessoires

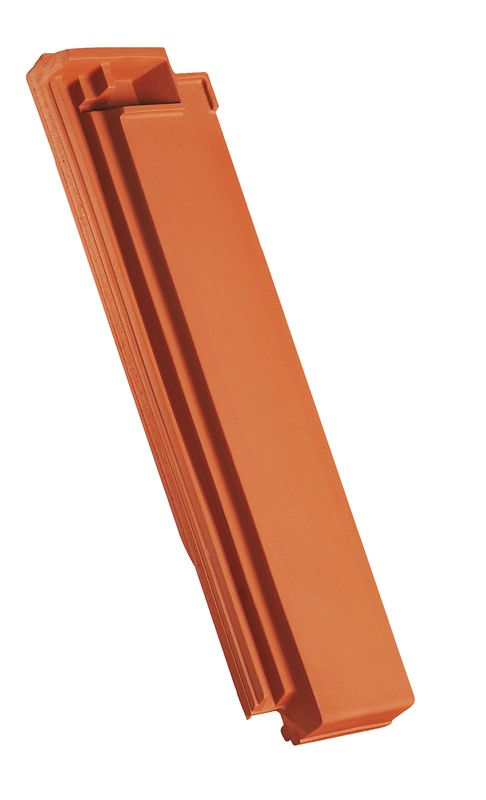

DOM halve pan

DOM halve pan

DOM gevelpan rechts

DOM gevelpan rechts

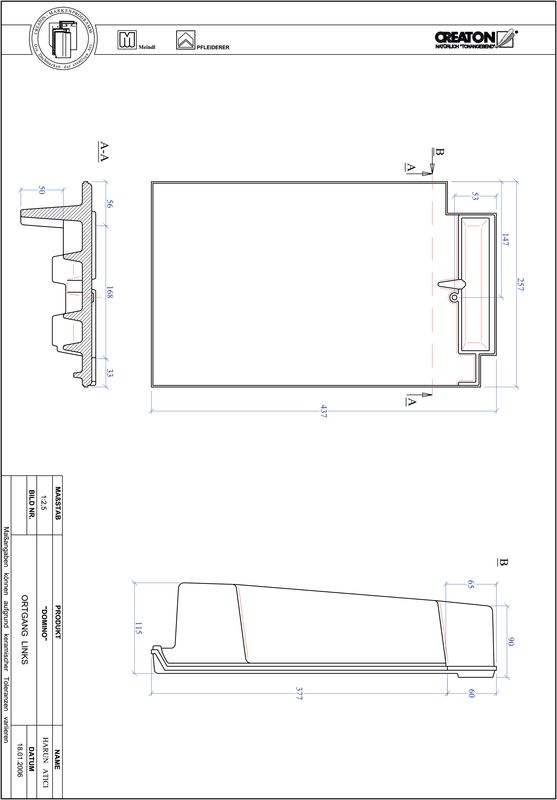

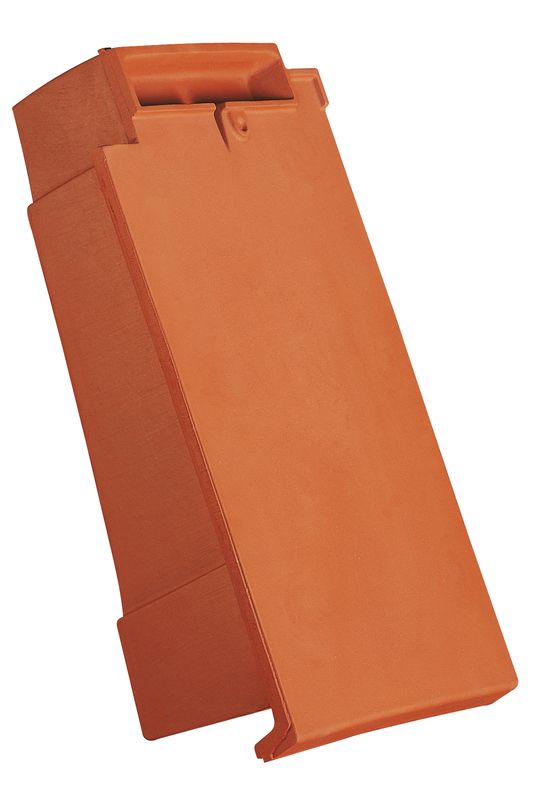

DOM gevelpan links

DOM gevelpan links

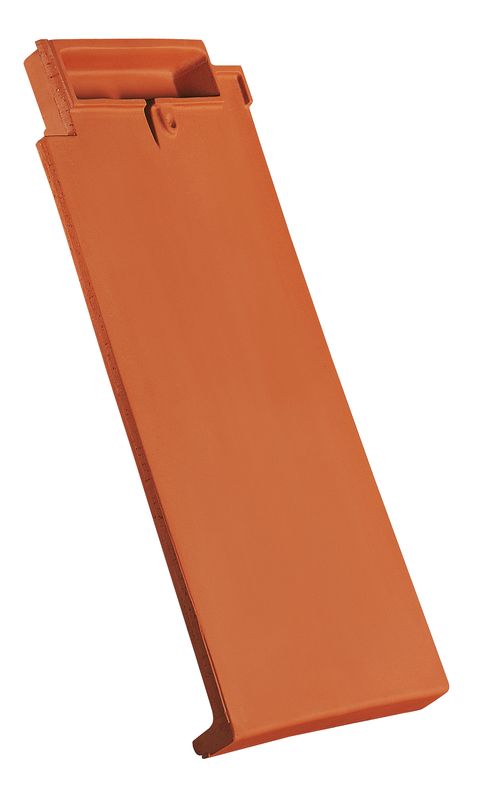

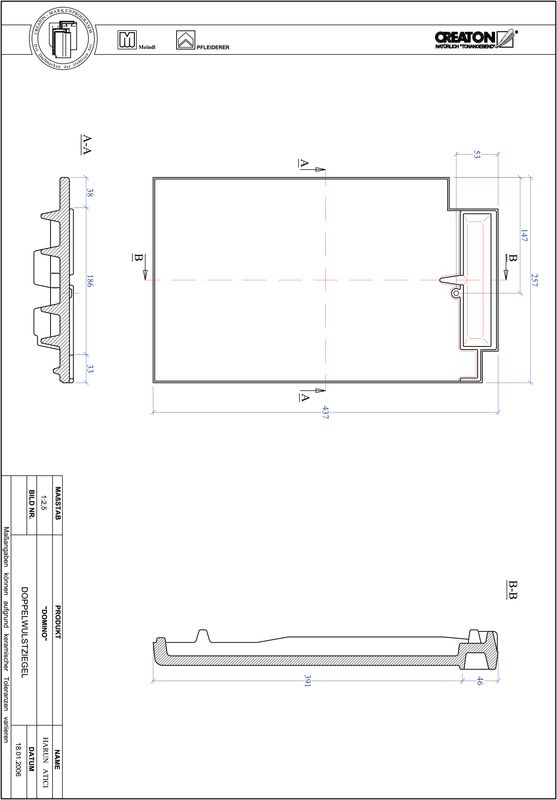

DOM double roll tile

DOM double roll tile

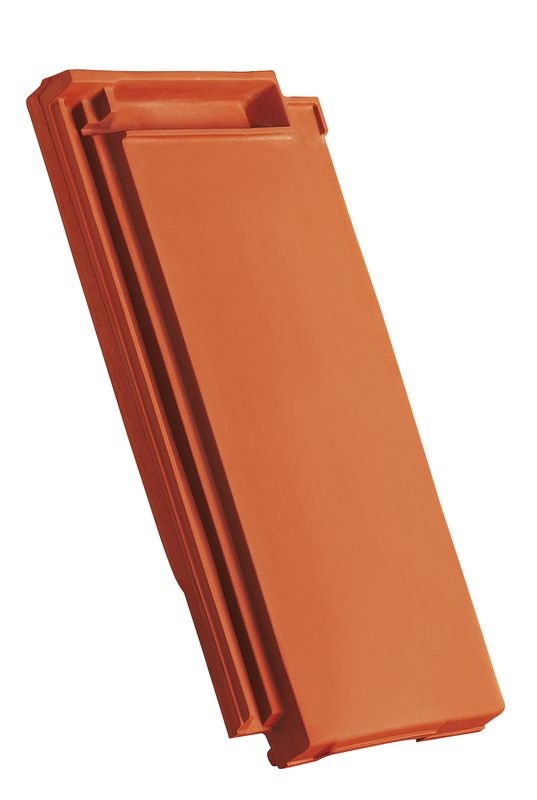

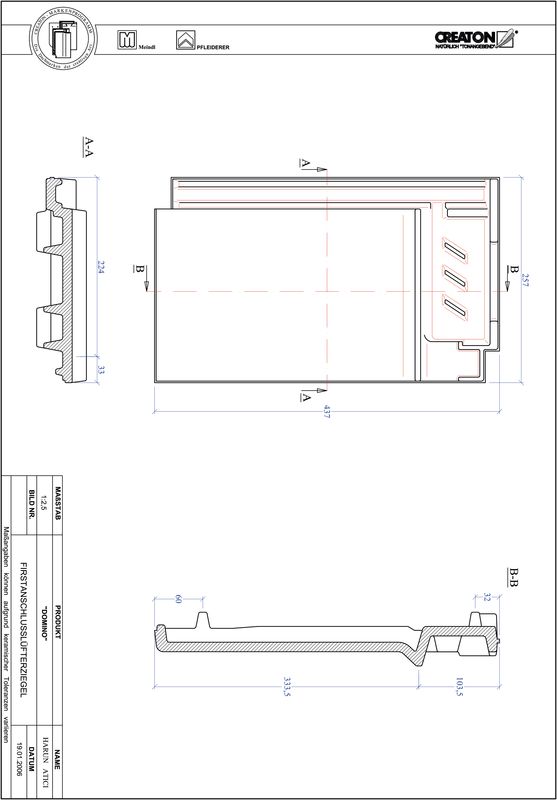

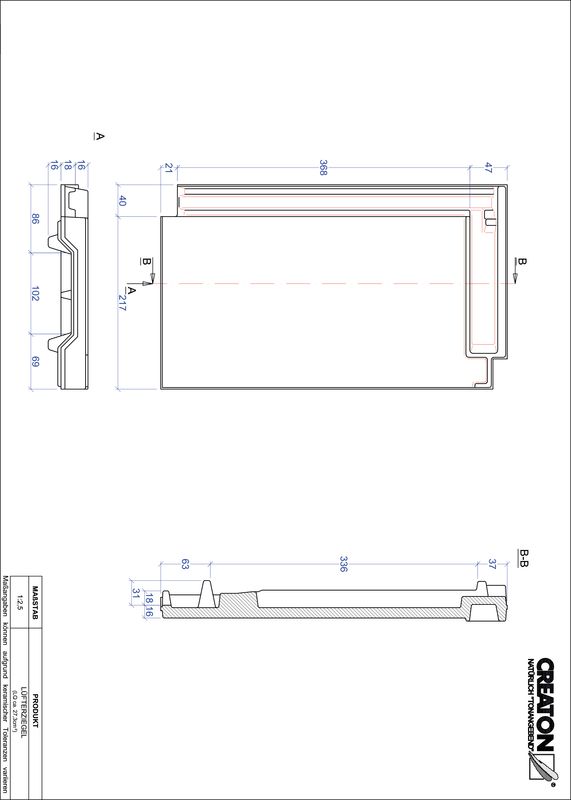

DOM ventilatiepan

DOM ventilatiepan

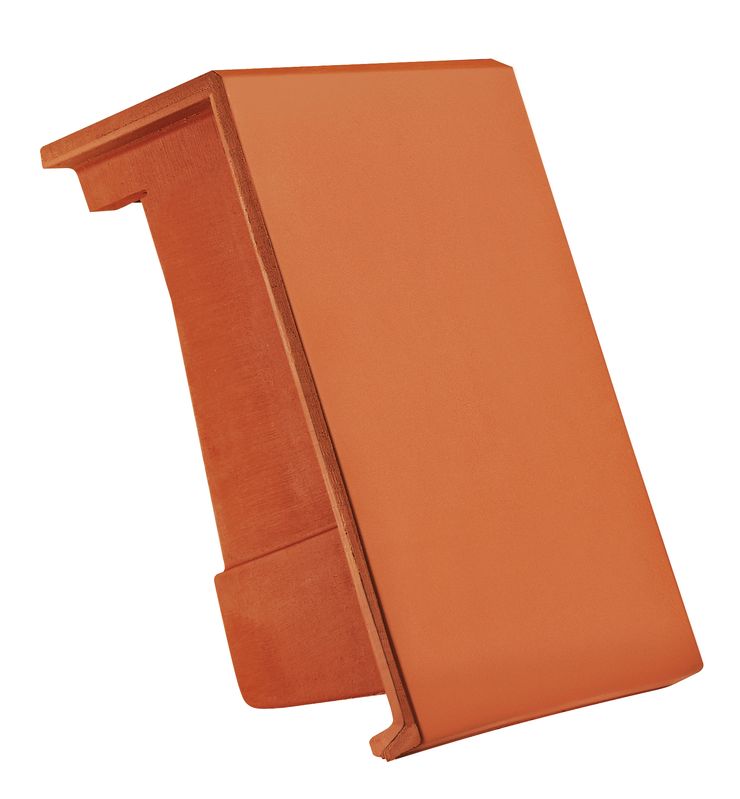

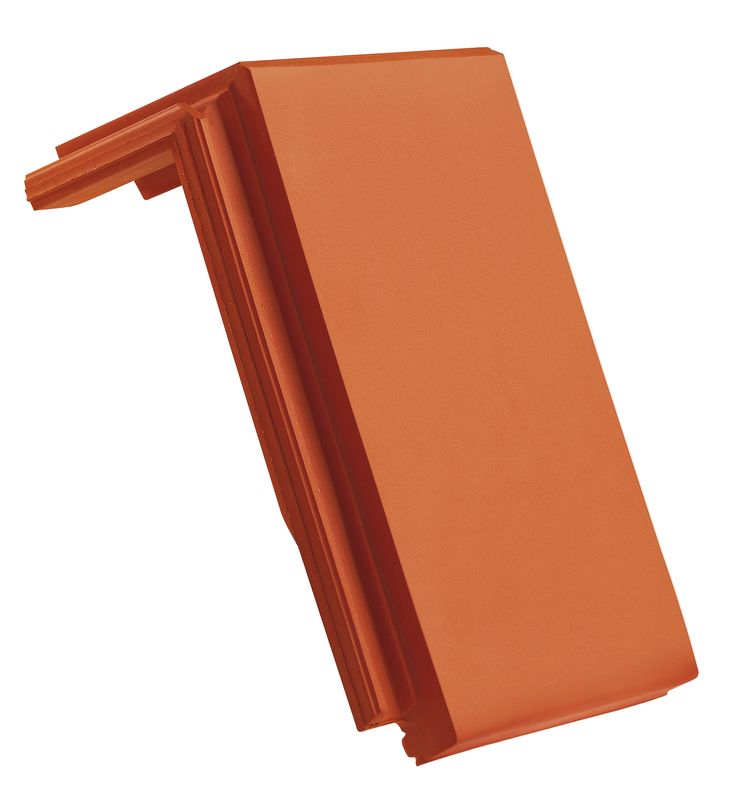

DOM shedpan op mat

DOM shedpan op mat

DOM shedgevelpan rechts op maat

DOM shedgevelpan rechts op maat

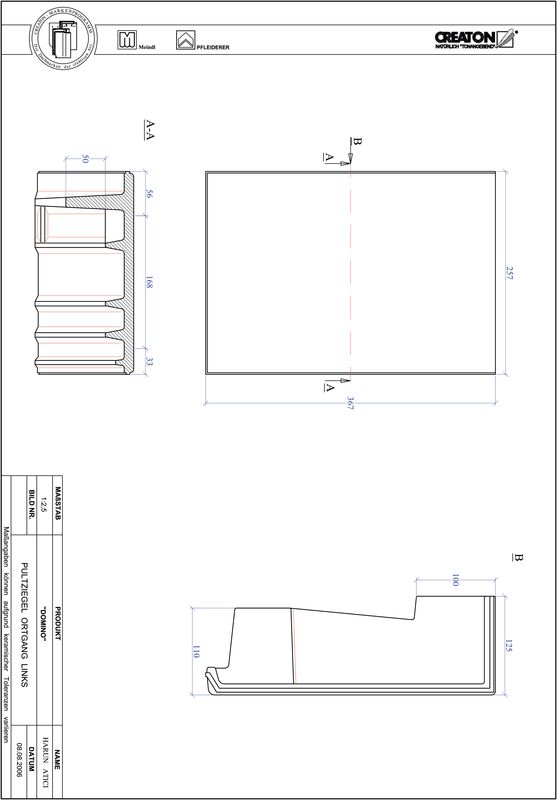

DOM shedgevelpan links op maat

DOM shedgevelpan links op maat

DOM shed half-width tile decorated standard

DOM shed half-width tile decorated standard

DOM shedpan op maat

DOM shedpan op maat

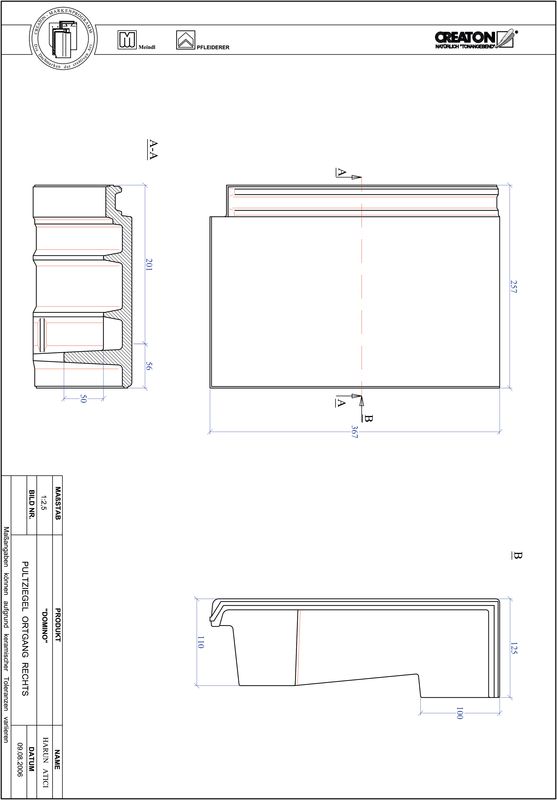

DOM shedgevelpan rechts op maat

DOM shedgevelpan rechts op maat

DOM shedgevelpan links op maat

DOM shedgevelpan links op maat

DOM knikpan op maat

DOM knikpan op maat

DOM knikgevelpan rechts op maat

DOM knikgevelpan rechts op maat

DOM knikgevelpan links op maat

DOM knikgevelpan links op maat

Productgamma voor ventilatie en doorvoer

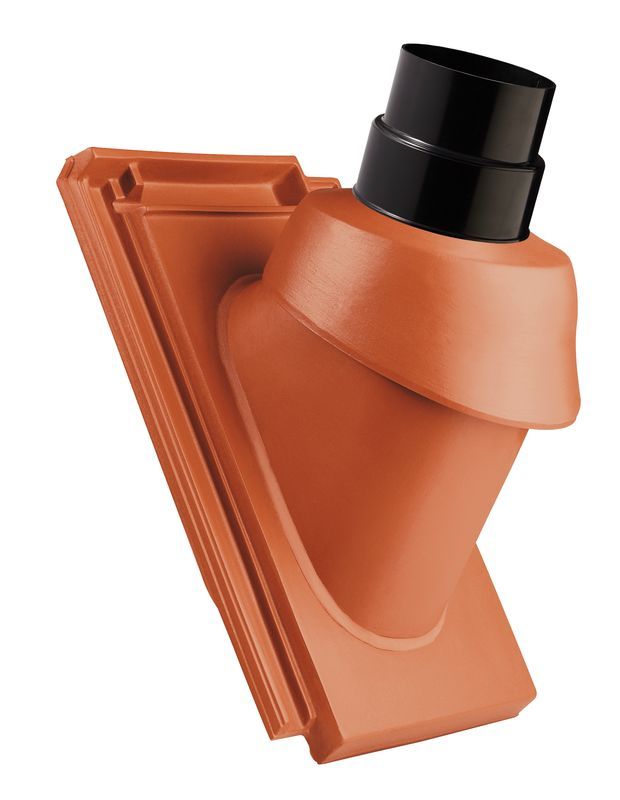

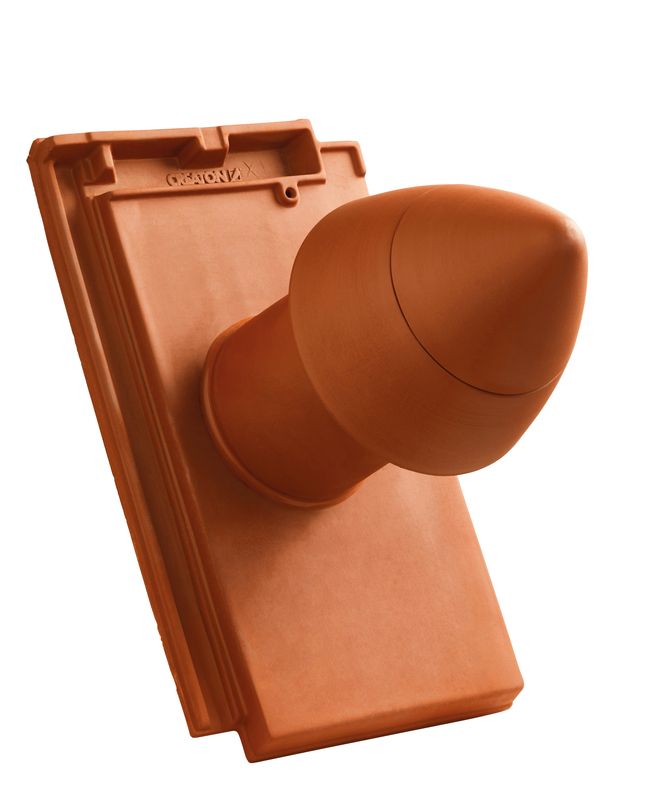

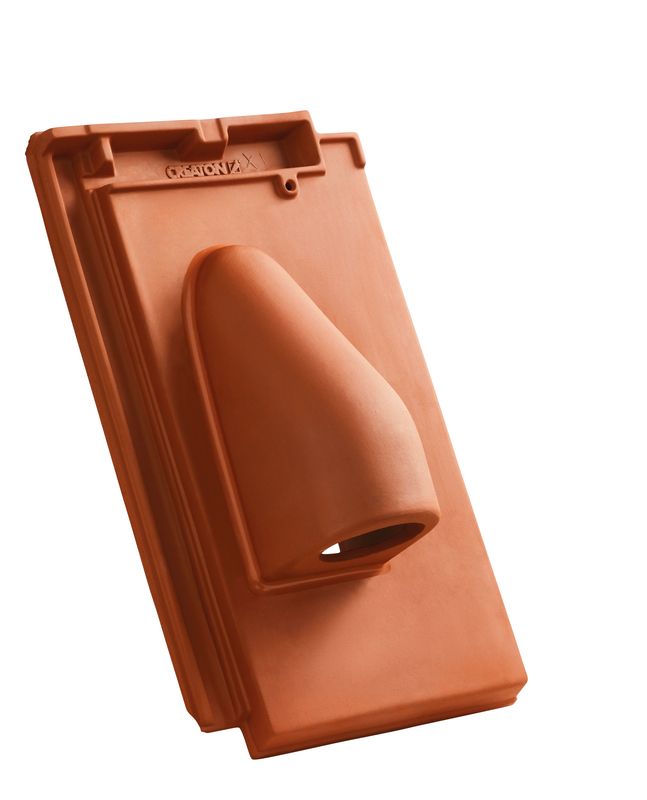

DOM SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

DOM SIGNUM keramische doorvoerpan DN 100 mm met opzetbare kap, incl. Universele adapter en flexibel kanaal

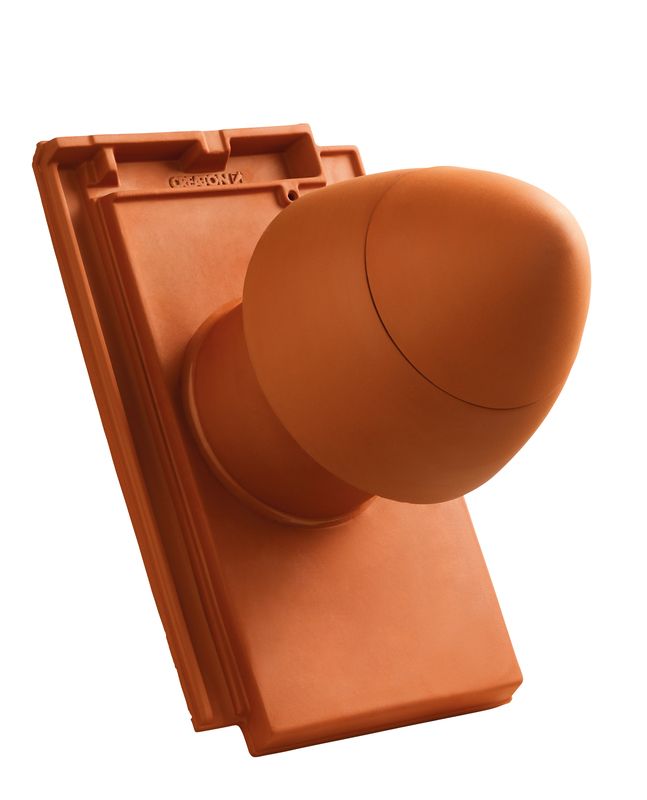

DOM SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

DOM SIGNUM keramische doorvoerpan DN 125 mm met afneembare kap, incl. Universele adapter en flexibel kanaal

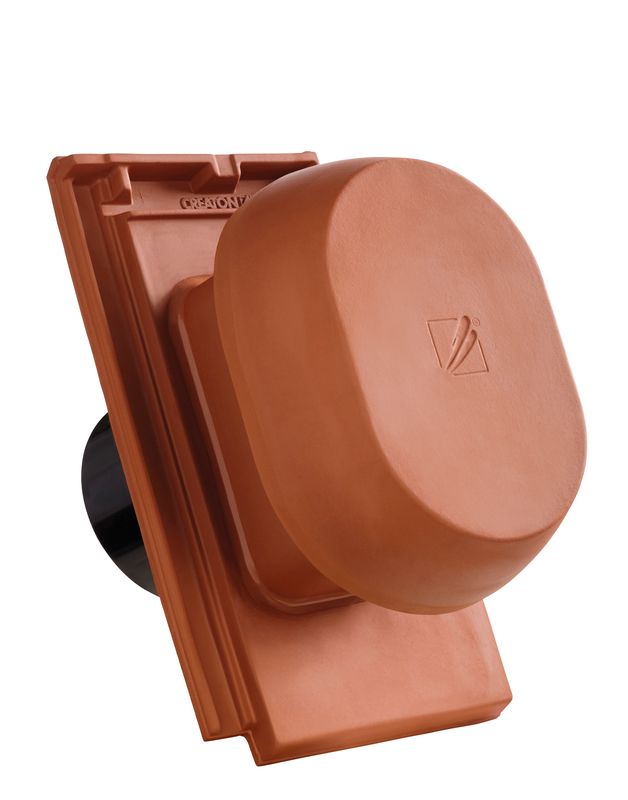

DOM SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

DOM SIGNUM keramische ventilatie opening DN 150/160 mm incl. Verbindingsstuk

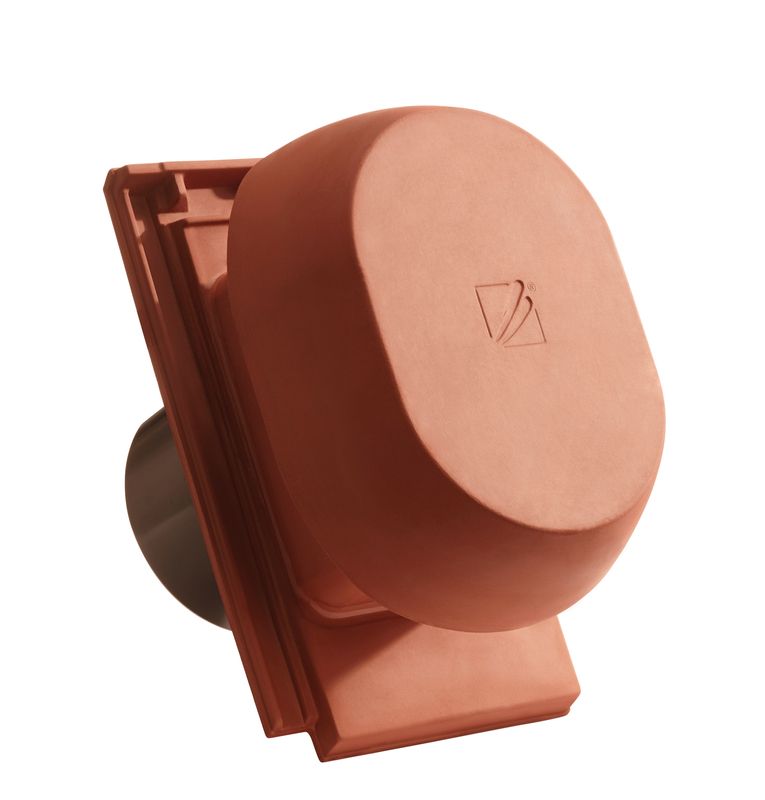

DOM SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

DOM SIGNUM keramische ventilatie opening DN 200 mm incl. Verbindingsstuk

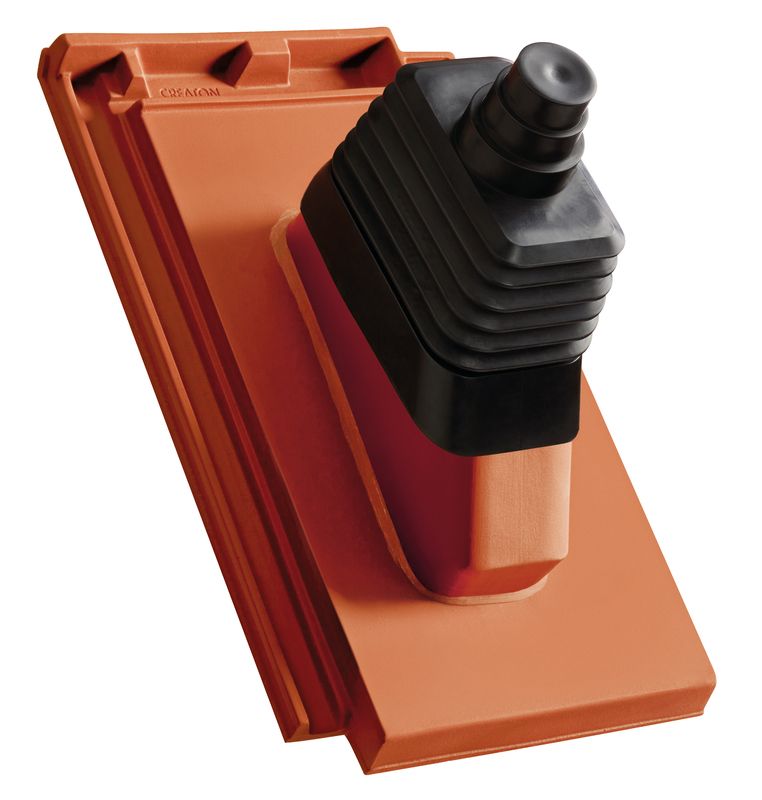

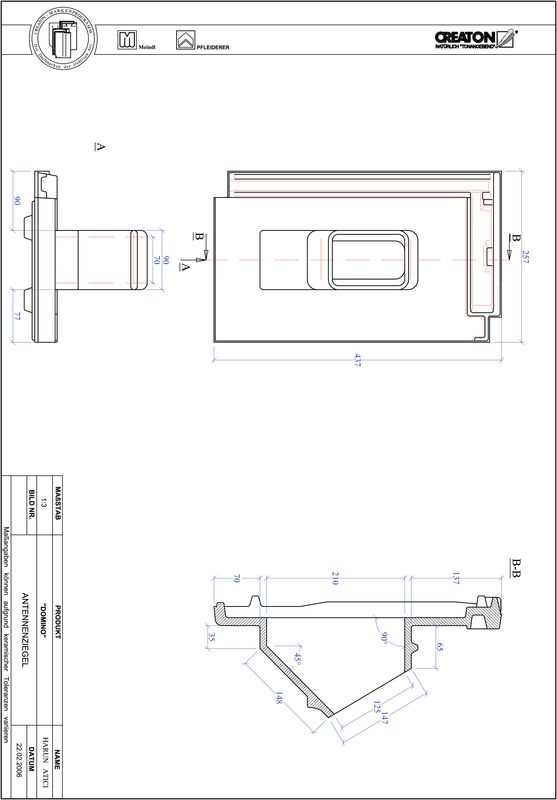

DOM antenneset

DOM antenneset

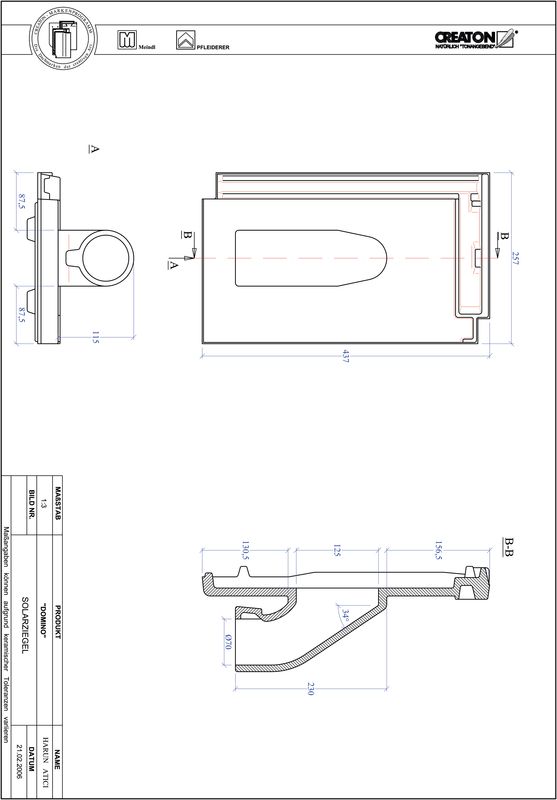

DOM solar set

DOM solar set

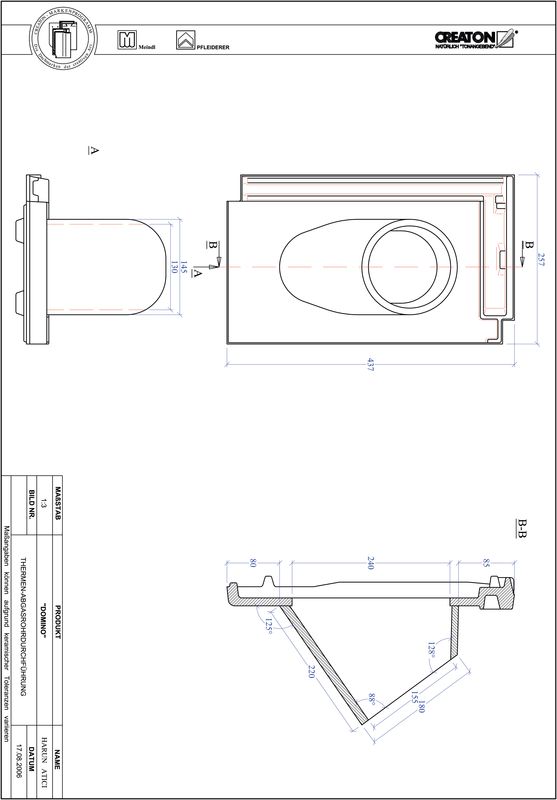

DOM rookgas afvoer NW 110

DOM rookgas afvoer NW 110

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 200

Verbindingsslang voor universele verluchtingspan DN 200

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 13.5

Universal sub-roof connection adapter NW 20

Universal sub-roof connection adapter NW 20

Verbindingsslang voor universele verluchtingspan DN 150/160

Verbindingsslang voor universele verluchtingspan DN 150/160

Nok/Vorst-systemen voor dakpannen

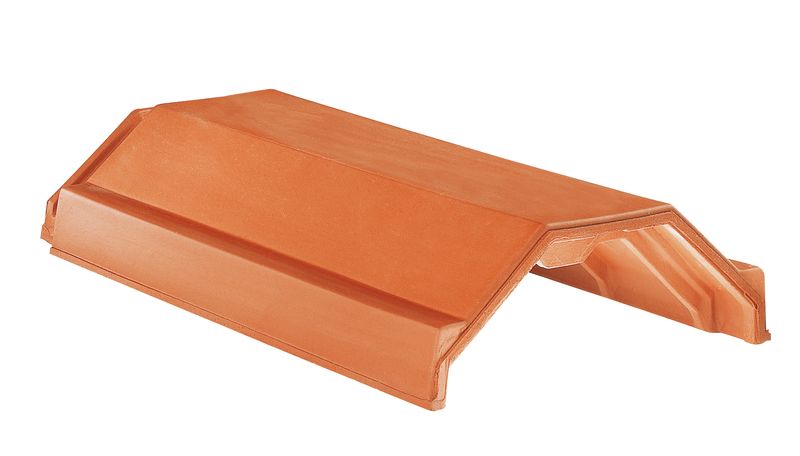

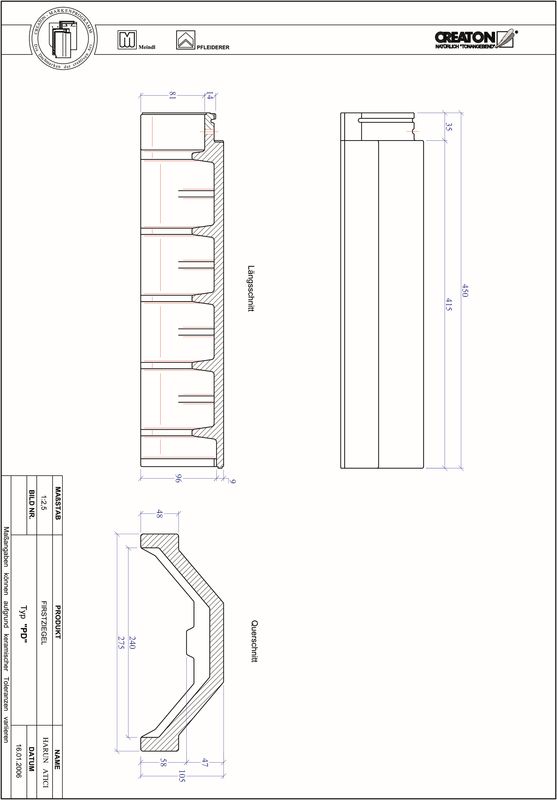

GOG vorst/nok PD

GOG vorst/nok PD

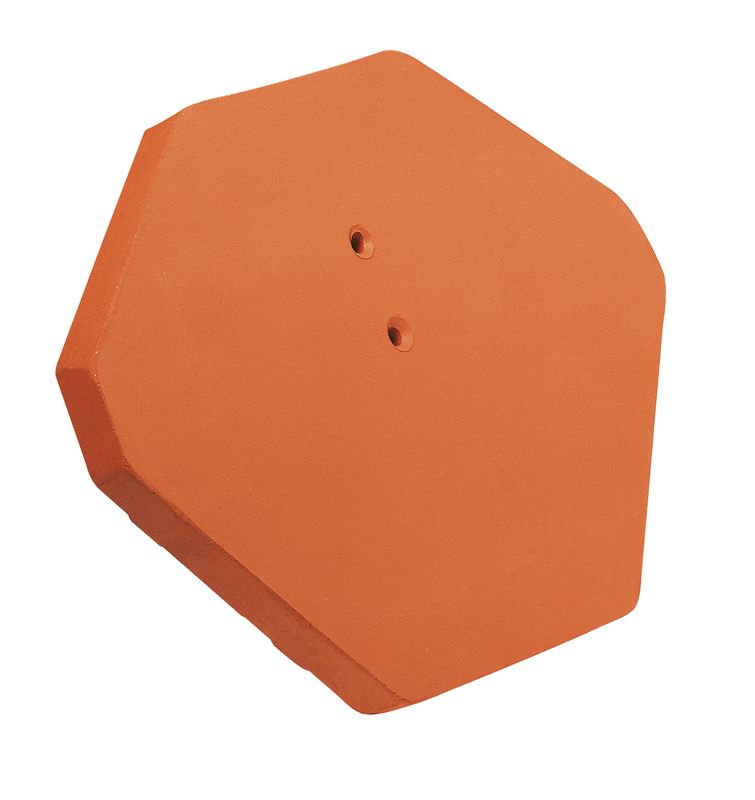

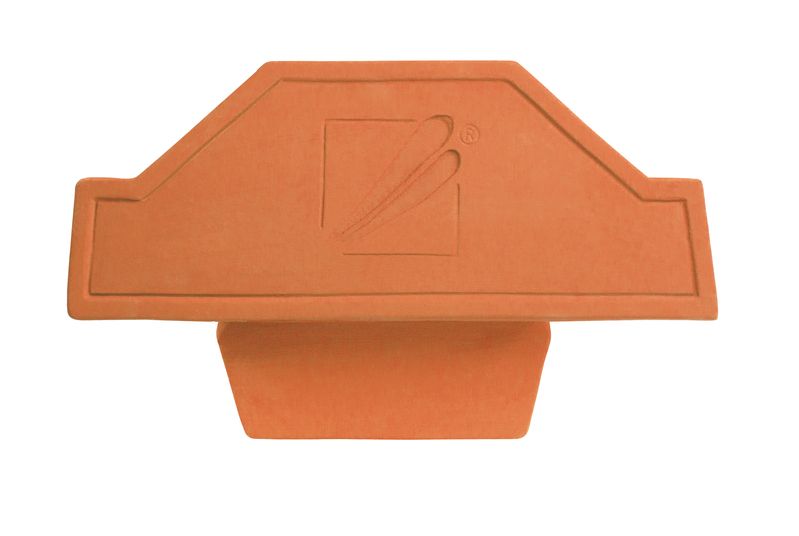

GOG vorst/nok begin- en eindschijf PD

GOG vorst/nok begin- en eindschijf PD

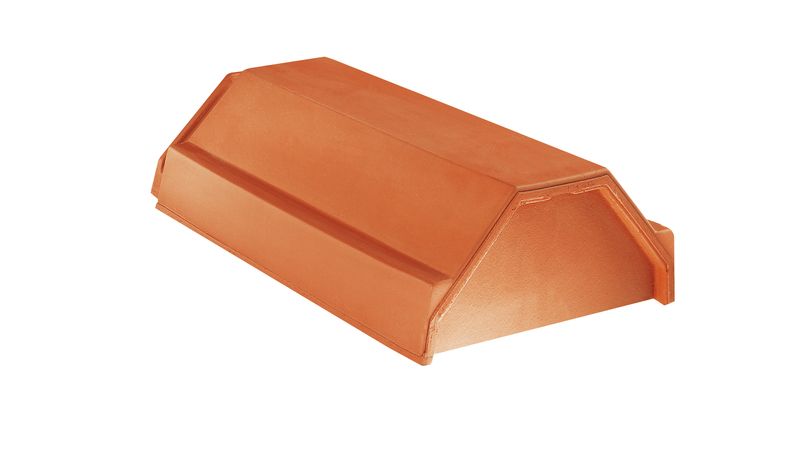

Hip starter ceramic PD GOG (clay)

Hip starter ceramic PD GOG (clay)

GOG broekstuk PD 3-assig

GOG broekstuk PD 3-assig

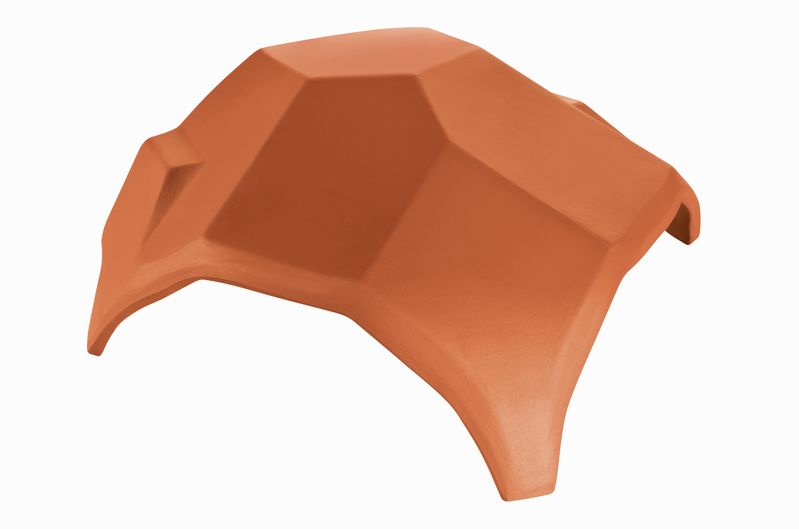

GOG broekstuk PD 4-assig

GOG broekstuk PD 4-assig

Ridge clip aluminium PD GOG

Ridge clip aluminium PD GOG

GOG hoekkeperbeginstuk PD

GOG hoekkeperbeginstuk PD

FIRSTFIX ridge clip stainless steel PD GOG

FIRSTFIX ridge clip stainless steel PD GOG

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 300 (CREAROLL ALU)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 220 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 310 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Ondernokrol 390 (CREAROLL PP)

Productgamma voor dakafwerking en de beste bescherming

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (HAR, HER, ELE, CAN)

Storm clip in zinc-aluminium, hanger clip for 30/50 battens (HAR, HER, ELE, CAN)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (HER, MZ3, ELE, RAP, MEL)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (HER, MZ3, ELE, RAP, MEL)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Storm clip in zinc-aluminium, hanger clip for 40/50 battens (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Panhaak (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Panhaak (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Ridge clip aluminium PDZ (universal shed fastening clip)

Ridge clip aluminium PDZ (universal shed fastening clip)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Verluchtingskam

Verluchtingskam

Verluchtingskam

Verluchtingskam

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Roof access hatch 45 x 55 cm in metal with single glazed safety glass

Thermally-insulated roof access hatch 55 x 78 cm

Thermally-insulated roof access hatch 55 x 78 cm

Satellite and aerial mast galvanised or colour coated

Satellite and aerial mast galvanised or colour coated

Acrylic paint 250 ml

Acrylic paint 250 ml

Productgamma voor sneeuwbescherming, toegang tot het dak en solarinstallaties in metaal

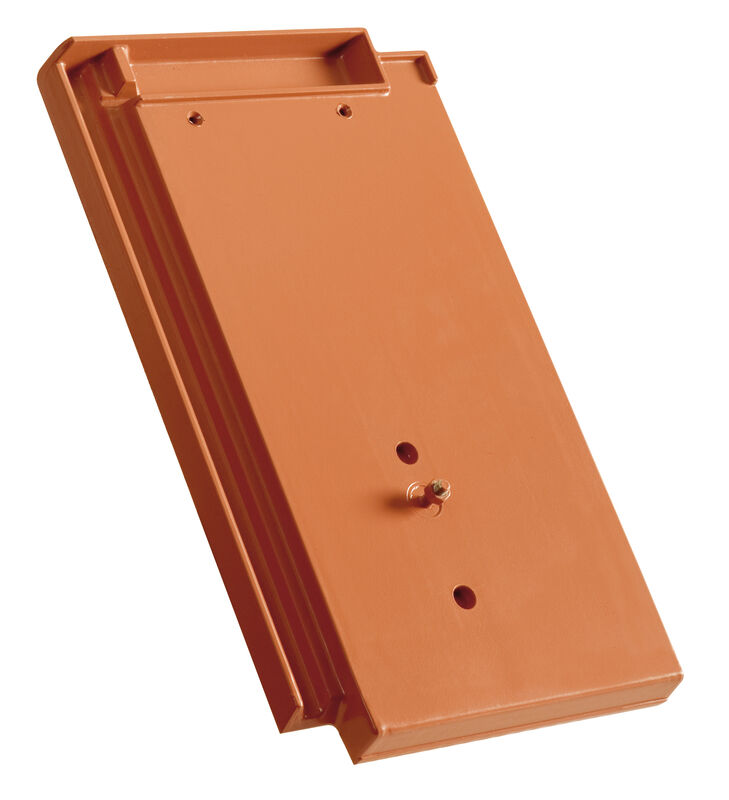

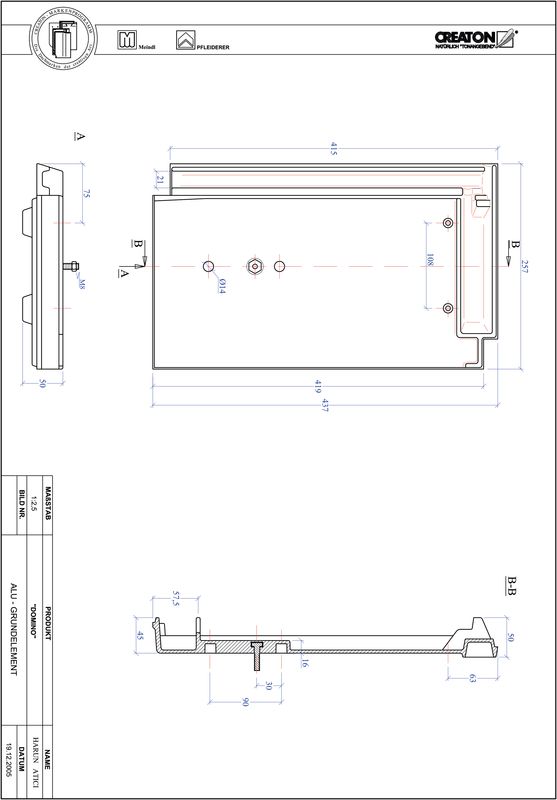

DOM aluminium basiselement

DOM aluminium basiselement

Solar element bracket GRUEL smooth tile

Solar element bracket GRUEL smooth tile

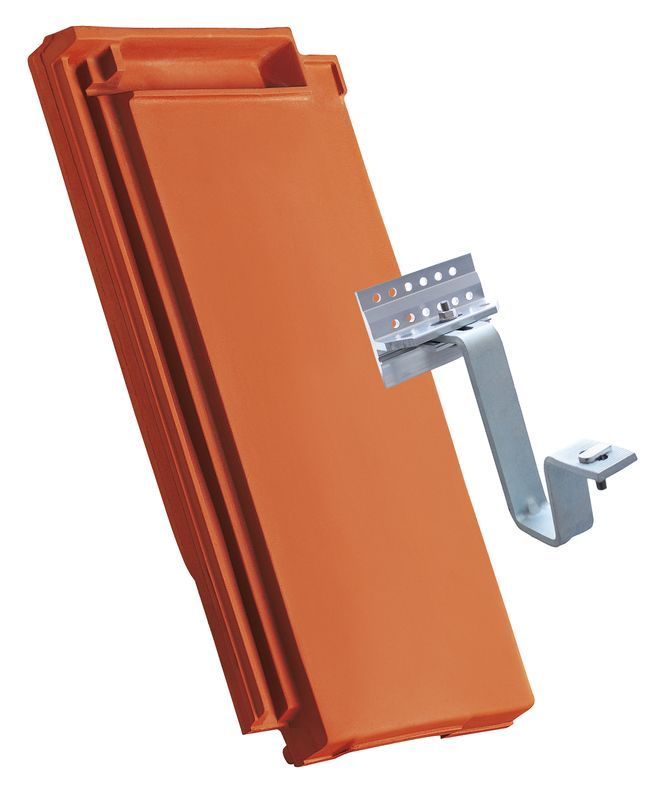

DOM solar system bracket kit for rafter installation

DOM solar system bracket kit for rafter installation

Mountain snow guard pipe support

Mountain snow guard pipe support

Mountain snow guard pipe Ø 40 mm, length 3 m

Mountain snow guard pipe Ø 40 mm, length 3 m

Universal mountain snow guard end caps

Universal mountain snow guard end caps

Roof ladder

Roof ladder

Roof ladder bracket

Roof ladder bracket

Grid tread aluminium 150 x 25 cm

Grid tread aluminium 150 x 25 cm

Snow guard grid solid 1.50 m

Snow guard grid solid 1.50 m

Connection sleeve for mountain snow guard pipe Ø 40 mm

Connection sleeve for mountain snow guard pipe Ø 40 mm
